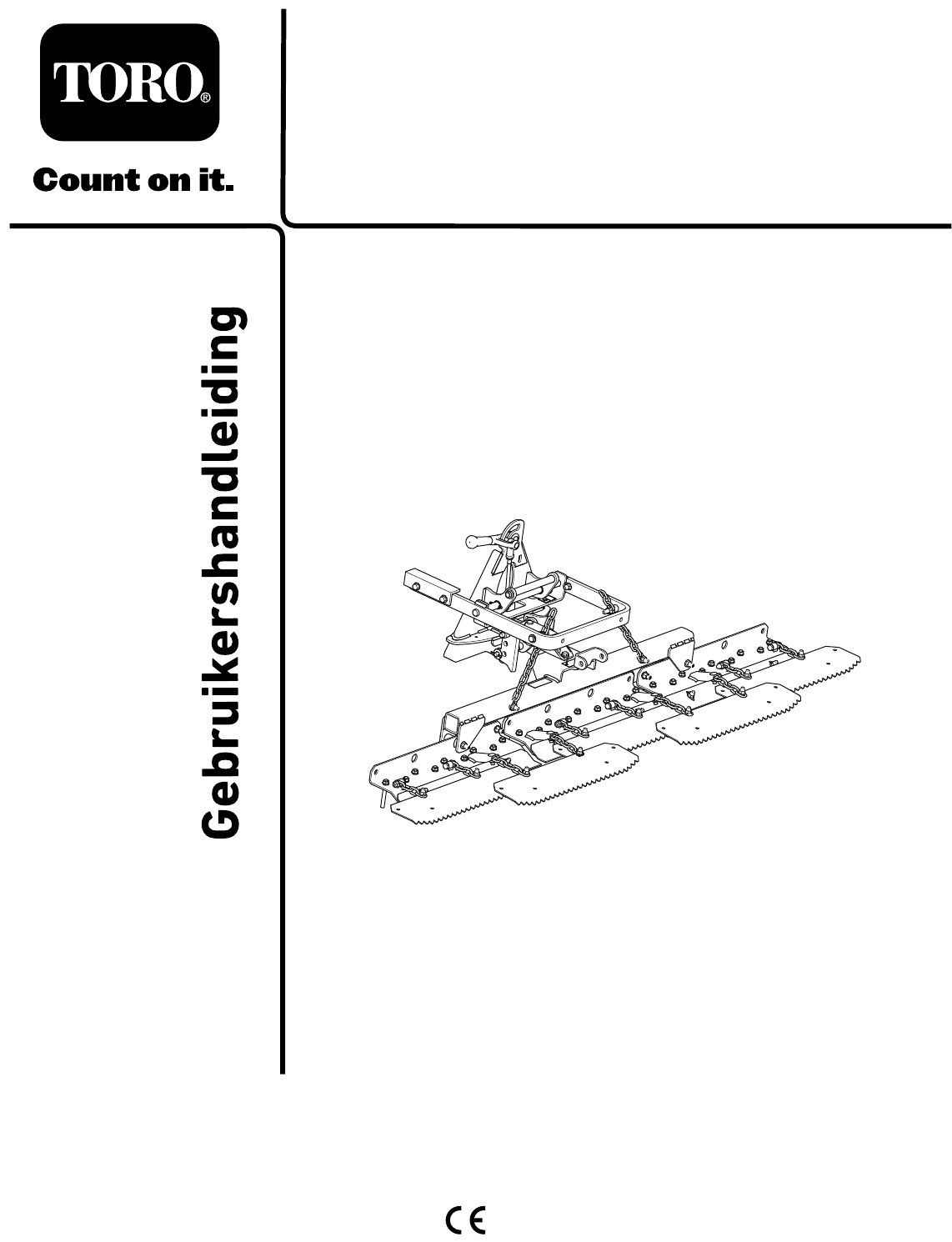

Form No. 3416-827 Rev A Getande hark Sand Pro®/Infield Pro® 3040 en 5040 tractie-eenheid Modelnr.: 08751—Serienr.: 312000716 en hoger Registreer uw product op www.Toro.com.
WAARSCHUWING CALIFORNIË Proposition 65 Waarschuwing Dit product bevat een chemische stof of chemische stoffen waarvan de Staat Californië weet dat ze kanker, geboorteafwijkingen en schade aan het voortplantingssysteem veroorzaken. Gebruik van dit product kan leiden tot blootstelling aan chemische stoffen waarvan de Staat Californië weet dat ze kanker, geboorteafwijkingen en andere schade aan het voortplantingssysteem veroorzaken. g003425 Figuur 1 1.
Inhoud Veiligheid Veiligheid .................................................................. 3 Veiligheids- en instructiestickers ........................ 3 Montage .................................................................... 4 1 De hark monteren ............................................ 5 2 De getande hark op de tractie-eenheid monteren......................................................... 6 3 Het koppelingmechanisme afstellen ................ 7 Algemeen overzicht van de machine ........
Montage Losse onderdelen Gebruik onderstaande lijst om te controleren of alle onderdelen zijn geleverd.
1 De hark monteren Benodigde onderdelen voor deze stap: 1 Getande hark 1 Buis met schuin uiteinde 1 Gaffelpen 2 Ring 1 Borgpen 1 Bout (½" x 1¾") 1 Flenskopmoer (½") 1 Zeskantige moer (½") 1 Flenskopbout (⅜" x 1") 1 Flenskopmoer (⅜") 1 Werktuigkoppeling 2 Borgpen 1 Hefarm 1 Draaibeugel 1 Bout (⅜" x 1¼") 1 Borgmoer (⅜") g019663 Figuur 3 1. Ring 4. Buis met schuin uiteinde 2. Gaffelpen 5. Trekhaak 3. Borgpen 6. Ring 2.
• Zeskantige moer (½") – 91 tot 113 N·m 2 • Flenskopmoer (⅜") – 22 tot 27 N·m 4. Lijn de hefarm uit met de beugel op de werktuigkoppeling (Figuur 5) en bevestig deze met de beugel zoals afgebeeld in Figuur 6. De getande hark op de tractie-eenheid monteren Opmerking: Gebruik tijdens het verplaatsen van de werktuigkoppeling de handgreep aan de achterzijde van de koppeling (Figuur 5).
de zware ring en de schouder van het hefjuk (Figuur 8). g220791 Figuur 7 1. Buisframe van de tractie-eenheid 2. Lange arm van de hefarmconstructie 3. Bout (⅜" x 2½") 5. Afstandsstuk 6. Ketting g220790 7. Borgmoer (⅜") Figuur 8 4. Ring (⅜" x ⅞") Opmerking: Om de hark goed te kunnen 2. Stelmoer 5. Zware ring gebruiken, moeten de kettingen slap hangen als de hark is neergelaten (bedrijfsstand). Opmerking: Zorg ervoor dat alle 3.
Algemeen overzicht van de machine g220789 Figuur 9 1. Werktuigkoppeling 3. Hefarm 5. Riek 2. Handgreep 4. Egalisatiehark 6. Troffel Gebruiksaanwijzing 7. Ophangbeugel getande hark 8. Sluithendel Tips voor het gebruik van de hark Neem dit hoofdstuk over harken door voordat u een bunker gaat harken. Welke afstelling geschikt is voor de getande hark is afhankelijk van een groot aantal omstandigheden.
De hoek van de hark instellen bocht in een van beide richtingen en rij in een rechte lijn terug naast de eerste baan. Werk in een spiraal naar buiten zoals wordt getoond op de tekening, en verlaat de bunker in een rechte hoek op een vlak stuk. U kunt de hoek van de hark instellen om de agressiviteit in het zand te verhogen of te verminderen. Bepaal de gewenste agressiviteit en monteer de trekhaak en de buis met schuin uiteinde zoals op de volgende afbeeldingen om die agressiviteit te verkrijgen.
De tanddiepte verkleinen De tanddiepte vergroten g019668 Figuur 12 1. Onderste gat van stopbeugel g019666 Figuur 13 2. Buis met schuin uiteinde 1. Bovenste gat van stopbeugel 2. Buis met schuin uiteinde 1. Monteer de trekhaak in de onderste gaten van de stopbeugel (Figuur 12). 1. 2. Richt het lange uiteinde van de buis met schuin uiteinde naar boven en bevestig het aan de onderkant van de hanger (Figuur 12). Monteer de trekhaak in de bovenste gaten van de stopbeugel (Figuur 13). 2.
De grootste tanddiepte instellen g003411 Figuur 15 1. Troffel De aanslagbouten van de hark afstellen g019667 Figuur 14 1. Onderste gat van stopbeugel 2. Buis met schuin uiteinde 1. Monteer de trekhaak in de onderste gaten van de stopbeugel (Figuur 14). 2. Richt het lange uiteinde van de buis met schuin uiteinde naar onder en bevestig het aan de bovenkant van de hanger (Figuur 14). 2.
De hark en de tractie-eenheid inspecteren en reinigen Trekgewichten gebruiken U kunt optionele gewichten bevestigen aan de egalisatieharken als het zand vochtig of grof is, of als er sprake is van diepe voetafdrukken in de bunkers. U kunt deze kleurstof bestellen bij een erkende Toro dealer (onderdeelnr. 18-7570). Reinig de machine grondig na het harken. Omdat u de machine voornamelijk gebruikt in zand en zand een zeer schurende werking heeft, moet u het zand na elk gebruik afspoelen.
Onderhoud De werktuigkoppeling smeren Als de sluithendel op de werktuigkoppeling niet onbelemmerd en soepel draait, moet u een dun laagje vet aanbrengen op de plaats die wordt getoond in Figuur 18.
Opmerkingen:
Opmerkingen:
Toro Garantie Beperkte garantie van twee jaar Voorwaarden en producten waarvoor de garantie geldt The Toro Company en de hieraan gelieerde onderneming, Toro Warranty Company, bieden krachtens een overeenkomst tussen beide ondernemingen gezamenlijk de garantie dat uw Toro product (hierna: het 'product') gedurende twee jaar of 1500 bedrijfsuren* vrij van materiaalgebreken of fabricagefouten is, met dien verstande dat hierbij de kortste periode moet worden aangehouden.
