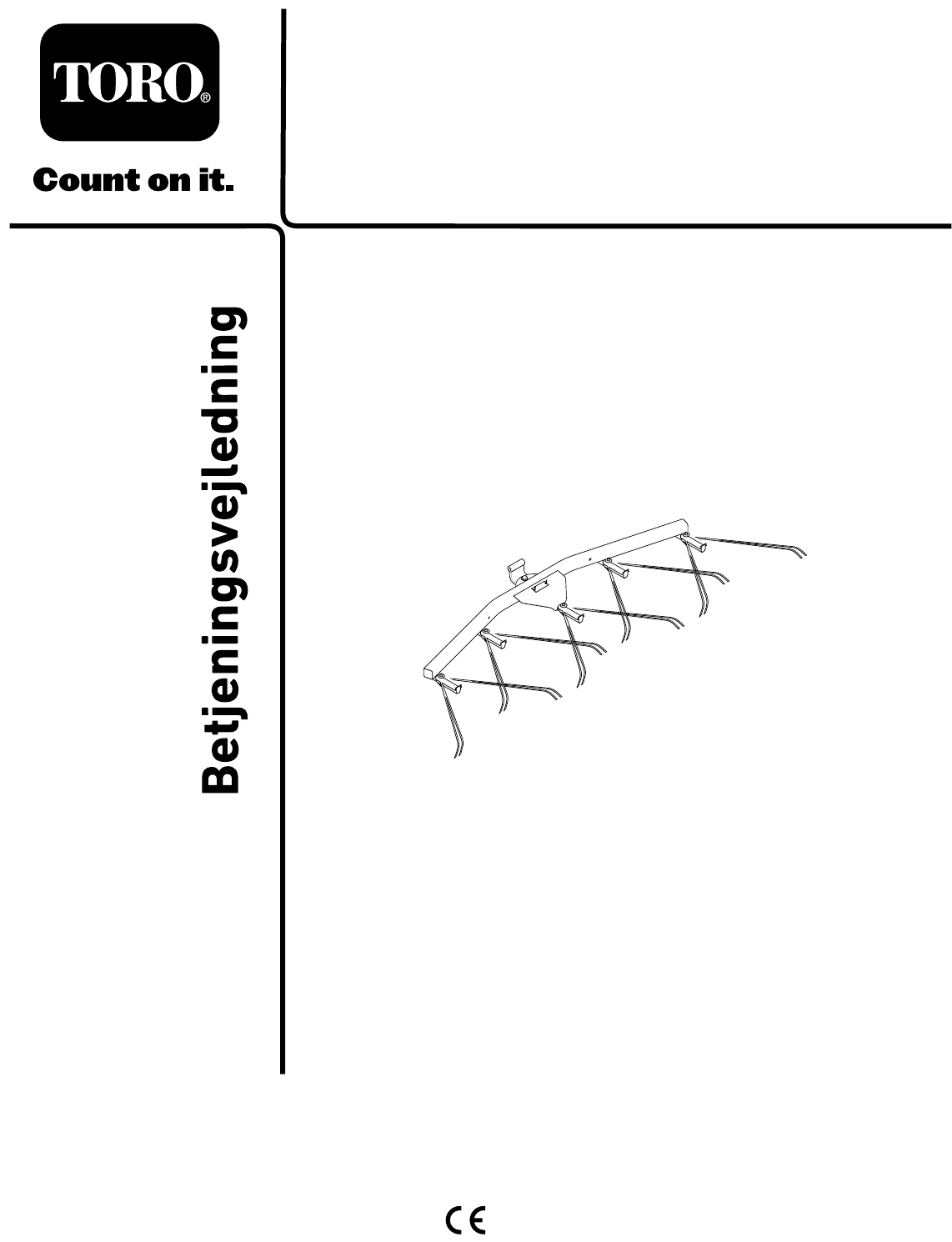

Form No. 3425-996 Rev A Løvrive Sand Pro®/Infield Pro® 3040 og 5040 traktionsenheder Modelnr. 08752—Serienr. 403300001 og derover Registrer dit produkt på www.Toro.com.
hjælp af advarselssymbolet (Figur 2), der angiver en fare, som kan forårsage alvorlig personskade eller død, hvis du ikke følger de anbefalede forholdsregler. Indledning g000502 Læs denne vejledning omhyggeligt, så du kan lære at betjene og vedligeholde produktet korrekt samt undgå person- og produktskade. Det er dit ansvar at betjene produktet korrekt og sikkert. Figur 2 Advarselssymbol Besøg www.Toro.
Sikkerhed Sikkerheds- og instruktionsmærkater Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på potentielle risikoområder. Udskift eventuelle beskadigede eller manglende mærkater. decal106-5517 106-5517 1. Advarsel – rør ikke ved den varme overflade.
Opsætning Løsdele Brug skemaet herunder til at kontrollere, at alle dele er blevet leveret.
Montering af løvriven A. Montering af løvriven på en rive 1. Monter 2 kroge bag på løftearmen med 2 møtrikker (⅜") (Figur 5). Fastgør kæderne på krogene, så de har den ønskede længde. Monter det buede aksebeslag på løvriven som vist i Figur 3. g005146 Figur 5 g003428 Figur 3 1. Ansatsbolt 4. Spændeskive (15/32" x 59/64") 2. Spændeskive (17/32" x 1-1/16") 5. Møtrik (7/16") 3. Buet aksebeslag 6. Løvrive 2. 2. Krog 1. Møtrik (⅜") B.
Bemærk: Du kan bruge rivens fastgørelsesanordninger i dette trin. Montering af løvriven på traktionsenheden 1. Monter kugletrækssamlingen på løvriven som vist i Figur 7. g265961 Figur 9 1. Bolt (½" x 5½") 4. Afstandsbøsninger 2. Gaffelbolt 5. Split 3. Spændeskive (17/32" x 1-1/16") 6. Møtrik (½") g269319 Figur 7 1. Ansatsbolt 4. Spændeskive (15/32" x 59/64") 2. Spændeskive (17/32" x 1-1/16") 5. Møtrik (7/16") 3. Kugletrækssamling 2.
g003431 Figur 10 1. Bolt (⅜" x 2½") 4. Kædens tredje led 2. Spændeskive (⅜" x ⅞") 5. Møtrik (⅜") g220790 Figur 11 3. Afstandsbøsning 9. Mål afstanden mellem den øverste spændeskive og afstandsbøsningen i forbindelsesledenheden på redskabsadapteren som vist i Figur 11, når riven er monteret og fastgjort på traktionsenheden. 1. Kontramøtrik 4. Løftegaflens ansats 2. Justermøtrik 5. Kraftig spændeskive 3. 1,5 til 2 mm 10.
Produktoversigt Betjening Læs dette afsnit om rivning, inden du river en bunker. Der er mange forhold, der bestemmer, hvordan standardriven skal justeres. Sandets struktur og dybde, fugtindhold, ukrudt og komprimeringsgrad kan variere fra bane til bane og endda på samme bane fra bunker til bunker. Foretag de nødvendige justeringer af riven for at opnå optimale resultater i dit område. Uddannelsesperiode Øv dig i at rive på en stor og jævn bunker på banen.
Indstilling af mindste tandindgreb g262217 Figur 14 1. Flad øverst 2. Trækstang 3. Rive g003409 Figur 13 1. Kør ind i den lange del af en bunker i et jævnt område. 2. Kør ud af en bunker i en lige vinkel i et jævnt område. Kørsel ind og ud af bunkeren 1. Monter bugsertræksamlingen, så den flade side er øverst (Figur 14). 2. Monter trækstangen på undersiden af hængesamlingen (Figur 14).
1. Sænk riven, og løft enheden til så lav en position som muligt. 2. Frakobl kæderne fra løftearmene, og tilkobl dem i en højere position. Bemærk: For at sikre korrekt betjening af riven skal kæderne sættes tilbage til den oprindelige slækkede position, inden du betjener riven.
Vedligeholdelse Smøring af redskabsadapteren Eftersyn og rengøring af riven og traktionsenheden Hvis låsegrebet på redskabsadapteren ikke drejer frit og nemt, kan et tyndt lag fedt påføres på det område, der er vist i Figur 17. Efter rivning skal maskinen rengøres grundigt. Da du primært bruger maskinen i sand, og sand virker enormt slibende, skal du vaske sandet af efter hver brug. Hvis du rengør maskinen hyppigt (inden sandet klumper sig sammen), skal du rengøre den med en vandslange uden dyse.
