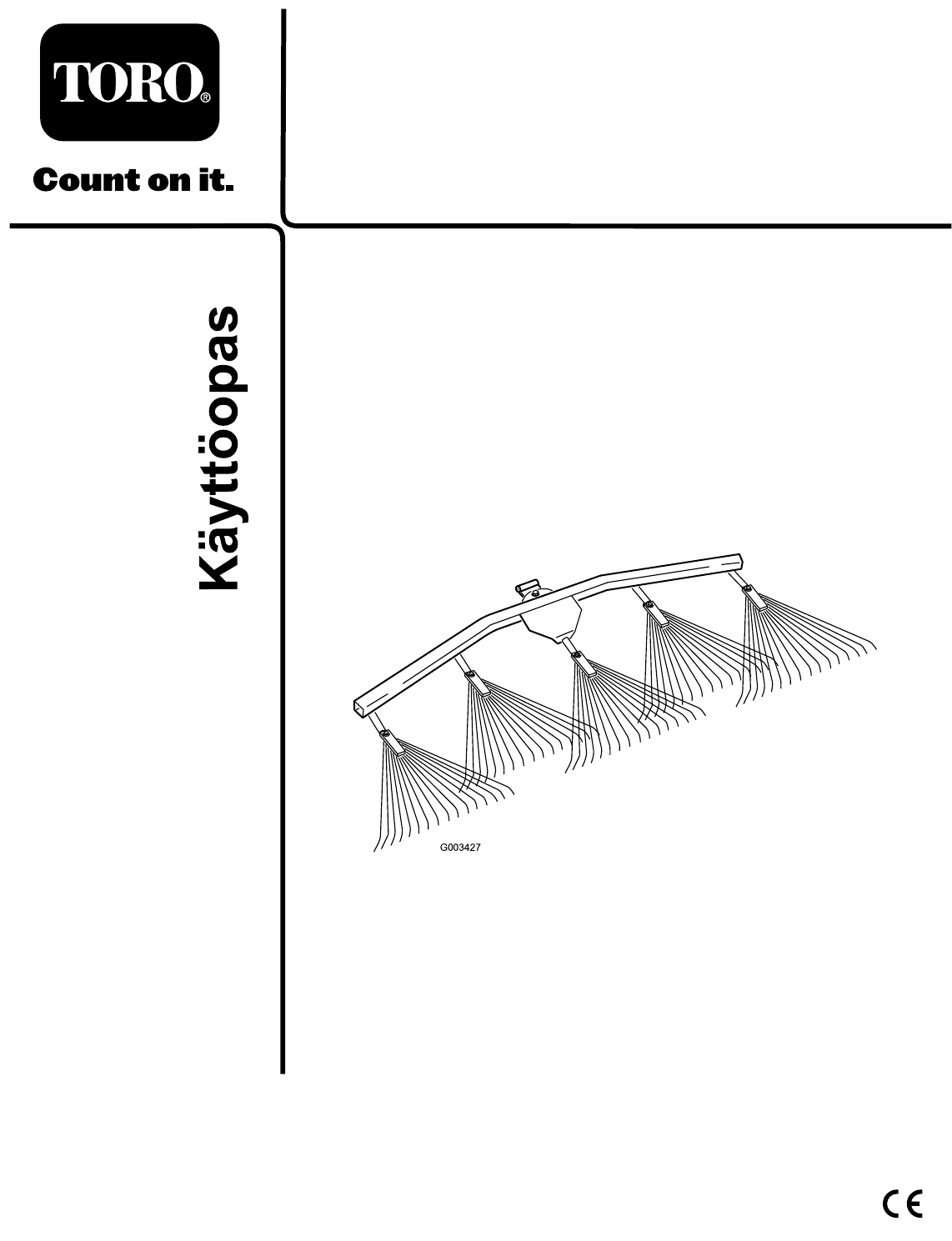

Form No. 3357-241 Rev A Jousihara Sand Pro® / Infield Pro® 3040 ja -5040 -ajoyksiköt Mallinro: 08752—Sarjanro: 260000001 tai suurempi G003427 Rekisteröi tuotteesi osoitteessa www.Toro.com.
mekaanisiin erikoistietoihin ja Huomautus korostaa erityishuomion ansaitsevia yleistietoja. Johdanto Lue nämä tiedot huolellisesti, jotta opit käyttämään ja huoltamaan laitetta asianmukaisesti sekä välttämään tapaturmia ja tuotevaurioita. Olet vastuussa tuotteen asianmukaisesta ja turvallisesta käytöstä. Sisältö Johdanto ...................................................................... 2 Turvaohjeet.................................................................. 3 Turva- ja ohjetarrat..............
Turvaohjeet Turva- ja ohjetarrat Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla. 106-5517 Vain nostovarsikokoonpanossa 1. Vaara – älä kosketa kuumaa pintaa.
Käyttöönotto Irralliset osat Tarkista alla olevasta taulukosta, että kaikki osat on toimitettu. Kuvaus Ohjeet 1 2 Määrä Jousiharakokoonpano Kaartuva kääntökannatin Olkatappi Aluslaatta (0,531 × 1,063) Aluslaatta (0,469 × 0,922) Lukkomutteri (7/16″) Liitintappi (1/2 x 4-1/2″) Sokka Käyttöopas Osaluettelo Suora kääntökannatin Pultti (3/8 x 2-1/2″) Aluslaatta (3/8 x 7/8″) Välikappale Laippamutteri (3/8 tuuma) 1 1 1 3 1 1 1 1 1 1 1 2 4 2 2 Käyttökohde Asenna nostovarren sovitinkokoonpano.
2 3 4 Oppaat ja irto-osien varastointi 2 5 Vaiheeseen tarvittavat osat: 6 1 G003429 Kuva 4 1. Jousihara 2. Haran kiinnike 3. Kaartuva kääntökannatin 4. Liitintappi (1/2 x 4-1/2″) 5. Sokka 6. Aluslaatta (0,531 × 1,063) Käyttöopas 1 Osaluettelo 1 Suora kääntökannatin 2 Pultti (3/8 x 2-1/2″) 4 Aluslaatta (3/8 x 7/8″) 2 Välikappale 2 Laippamutteri (3/8 tuuma) Ohjeet 3.
Laitteen yleiskatsaus 1 2 3 G003453 Kuva 6 1. Kääntökannatin 2. Jousiharan ripustin 3. Jousihara Käyttö Harauskuvio Suosittelemme, että luet tämän haraamista käsittelevän osan kokonaisuudessaan ennen hiekkaesteen haraamista. Tarvittavat säädöt riippuvat monista tekijöistä. Hiekan rakenne ja syvyys, kosteuspitoisuus, rikkaruohot ja pakkautumisen määrä vaihtelevat eri kentillä ja jopa saman kentän eri hiekkaesteillä. Säädä hara käyttöalueen mukaisesti, jotta jälki olisi mahdollisimman hyvä.
1 Huomaa: Jotta hara toimisi oikein, ketjut on palautettava alkuperäiseen löysään asentoon ennen käytön aloittamista. 2 Jousiharan asennus ajoyksikköön 1. Jos jousihara on kytketty haraan, irrota se seuraavien ohjeiden mukaisesti ja säästä kaikki kiinnikkeet tulevaa käyttöä varten. A. Irrota kuljetusketju nostovarresta (Kuva 8). G003409 Kuva 7 1. Aja hiekkaesteeseen pitkittäissuunnassa tasaisella alueella. 2. Poistu hiekkaesteestä oikeassa kulmassa tasaisella alueella.
1 2 3 4 5 6 2 3 1 3 G003434 G003432 Kuva 9 1. Kaartuva kääntökannatin 2. Haran kiinnike Kuva 11 3. Jousihara 1. Istukka 2. Kahva 3. Aluslaatta (0,531 × 1,063) C. Irrota kaareva kääntökannatin ja kiinnikkeet jousiharasta (Kuva 9). 4. Liitintappi (1/2 x 4-1/2″) 5. Sokka 6. Suora kääntökannatin 4. Irrota mahdollinen lisälaite koneen takaa. 2. Kiinnitä suora kääntökannatin jousiharaan olkatapilla, aluslaatalla (0,531 × 1,063), aluslaatalla (0,469 × 0,922) ja lukkomutterilla (7/16″) (Kuva 10). 5.
Haran kulman säätö 1 2 3 4 2 5 Jos hara on asennettu suoraan ajoyksikköön, haran kulmaa voidaan säätää sen mukaan, kuinka voimakkaasti hiekkaa halutaan käsitellä. Asenna haran nivel lisälaitteen sovittimen kannattimen alimpiin reikiin (Kuva 14), jos haluat käsitellä hiekkaa kevyemmin, ja ylimpiin reikiin, jos haluat käsitellä hiekkaa voimakkaammin. G003431 Kuva 12 1. Pultti (3/8 x 2-1/2″) 2. Aluslaatta (3/8 x 7/8″) 3. Välikappale 4. Ketju 5.
Kunnossapito Haran ja ajoyksikön tarkastus ja puhdistus Kun olet lopettanut haraamisen, puhdista kone huolellisesti. Koska tätä konetta käytetään pääasiassa hiekalla ja hiekka on erittäin hankaavaa, hiekka on huuhdeltava pois jokaisen käytön jälkeen. Jos kone puhdistetaan säännöllisesti (ennen kuin hiekka ehtii paakkuuntua), se voidaan puhdistaa suihkuttamalla vettä letkulla, josta on irrotettu suutin. Korkeapaineinen vesisuihku voi työntää hiekan kuluville alueille, joita hiekka voi hangata.
