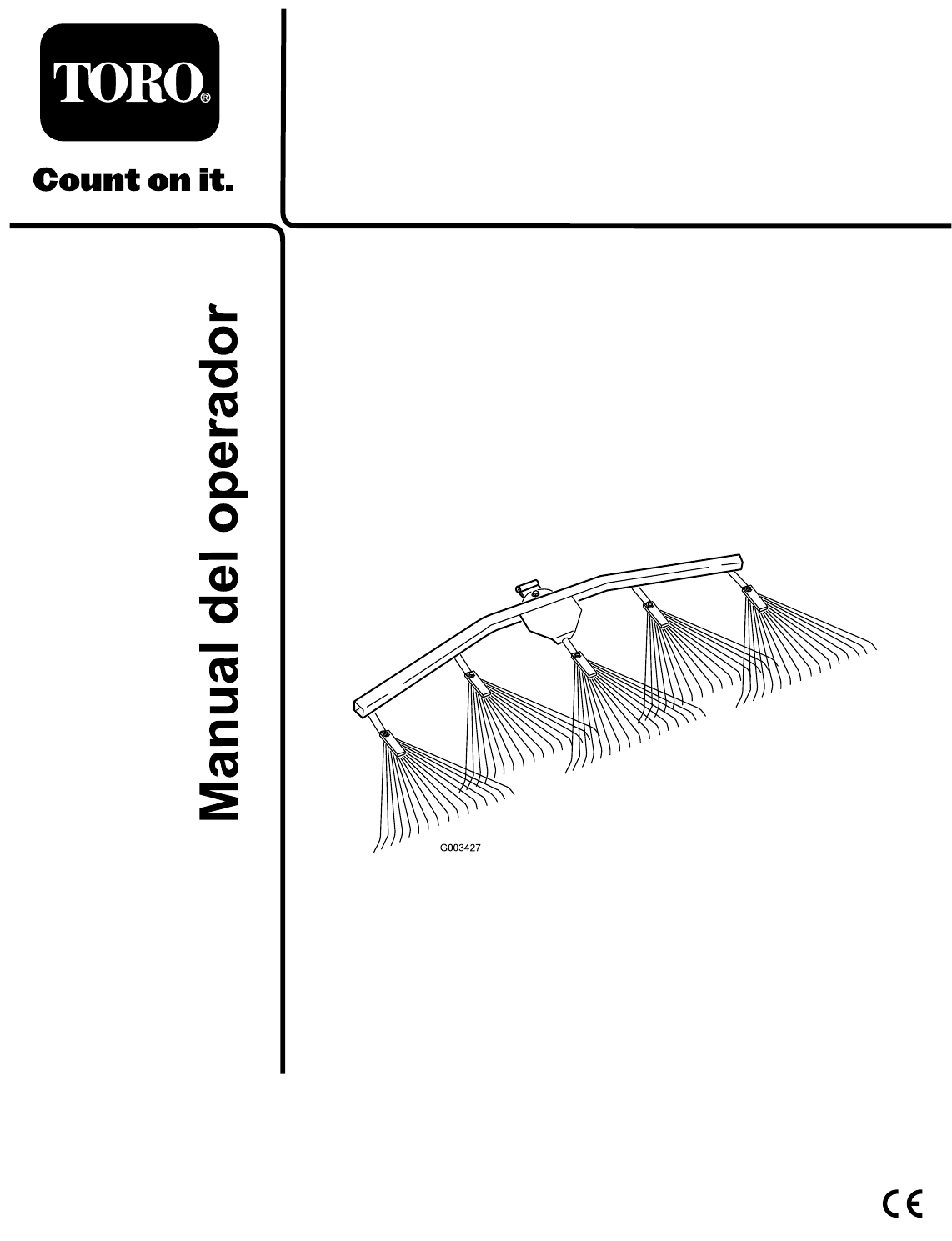

Form No. 3357-240 Rev A Rastrillo flexible Unidades de tracción Sand Pro®/Infield Pro® 3040 y 5040 Nº de modelo 08752—Nº de serie 260000001 y superiores G003427 Registre su producto en www.Toro.com.
Este manual utiliza dos palabras más para resaltar información. Importante llama la atención sobre información mecánica especial, y Nota resalta información general que merece una atención especial. Introducción Lea este manual detenidamente para aprender a utilizar y mantener correctamente su producto, y para evitar lesiones y daños al producto. Usted es el responsable de operar el producto de forma correcta y segura. Contenido Usted puede ponerse en contacto directamente con Toro en www.Toro.
Seguridad Pegatinas de seguridad e instrucciones Las pegatinas de seguridad e instrucciones están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier pegatina que esté dañada o que falte. 106-5517 Únicamente con el conjunto del brazo de elevación 1. Advertencia – no toque la superficie caliente.
Montaje Piezas sueltas Utilice la tabla siguiente para verificar que no falta ninguna pieza. Procedimiento 1 2 Descripción Uso Cant. Conjunto de rastrillo flexible Soporte/pivote curvo Perno de cuello largo Arandela (0,531 x 1,063) Arandela (0,469 x 0,922) Contratuerca (7/16 pulgada) Pasador (1/2 x 4-1/2 pulgadas) Pasador Manual del operador Catálogo de piezas Soporte/pivote recto Perno (3/8 x 2-1/2 pulg.) Arandela (3/8 x 7/8 pulg.
(1/2 x 4-1/2 pulgadas), 2 arandelas (0,531 x 1,063), y una chaveta. 2 Documentación y piezas sueltas 3 4 2 5 Piezas necesarias en este paso: 6 1 1 Manual del operador 1 Catálogo de piezas 1 Soporte/pivote recto 2 Perno (3/8 x 2-1/2 pulg.) 4 Arandela (3/8 x 7/8 pulg.) 2 Espaciador 2 Tuerca con arandela prensada (3/8 pulgada) G003429 Figura 4 1. Rastrillo flexible 2. Soporte del rastrillo de dientes 3. Soporte/pivote curvo 4. Pasador (1/2 x 4-1/2 pulgadas) 5. Pasador 6.
El producto 1 2 3 G003453 Figura 6 1. Pivote 2. Barra de soporte del rastrillo flexible Operación 3. Rastrillo flexible No rastrille demasiado cerca de un talud corto y empinado. La arena simplemente fluirá al fondo de la trampa. Sugerimos que lea toda esta sección sobre el rastrillado antes de rastrillar una trampa de arena. Los ajustes necesarios dependen de muchos factores.
1 Nota: Transportar el rastrillo con cadenas acortadas más allá del eslabón recomendado puede causar daños a los pivotes del rastrillo. 2 Nota: Para asegurar el funcionamiento correcto del rastrillo, es imprescindible colocar las cadenas en la posición original, sin tensar, antes de su uso. Instalación del rastrillo flexible en la unidad de tracción 1.
1 2 3 4 5 6 2 3 1 3 G003434 G003432 Figura 9 1. Soporte/pivote curvo 2. Soporte del rastrillo de dientes Figura 11 1. Adaptador 3. Rastrillo flexible 2. Agarradero 3. Arandela (0,531 x 1,063) C. Retire el soporte/pivote curvo y los herrajes del rastrillo flexible (Figura 9). 4. Pasador (1/2 x 4-1/2 pulgadas) 5. Pasador 6. Soporte/pivote recto 4. Retire cualquier accesorio de la parte trasera de la máquina. 2.
Ajuste del ángulo del rastrillo 1 2 3 4 2 5 Si el rastrillo se instala directamente en la unidad de tracción, puede variar el ángulo del rastrillo para aumentar o reducir su agresividad en la arena. Monte el pivote del rastrillo en los taladros inferiores de los soportes de adaptador de accesorios (Figura 14) para un rastrillado menos agresivo, o en los taladros superiores para un cepillado más agresivo. G003431 Figura 12 1. Perno (3/8 x 2-1/2 pulg.) 2. Arandela (3/8 x 7/8 pulg.) 4. Cadena 5.
Mantenimiento Inspección y limpieza del rastrillo y la unidad de tracción Cuando termine de rastrillar, limpie la máquina a fondo. Puesto que esta máquina se utiliza principalmente en la arena, y la arena es extremadamente abrasiva, es necesario eliminar cualquier resto de arena después de cada uso. Si se limpia la máquina con frecuencia (antes de que la arena pueda apelmazarse), puede ser limpiada con un chorro de agua de una manguera sin boquilla.
