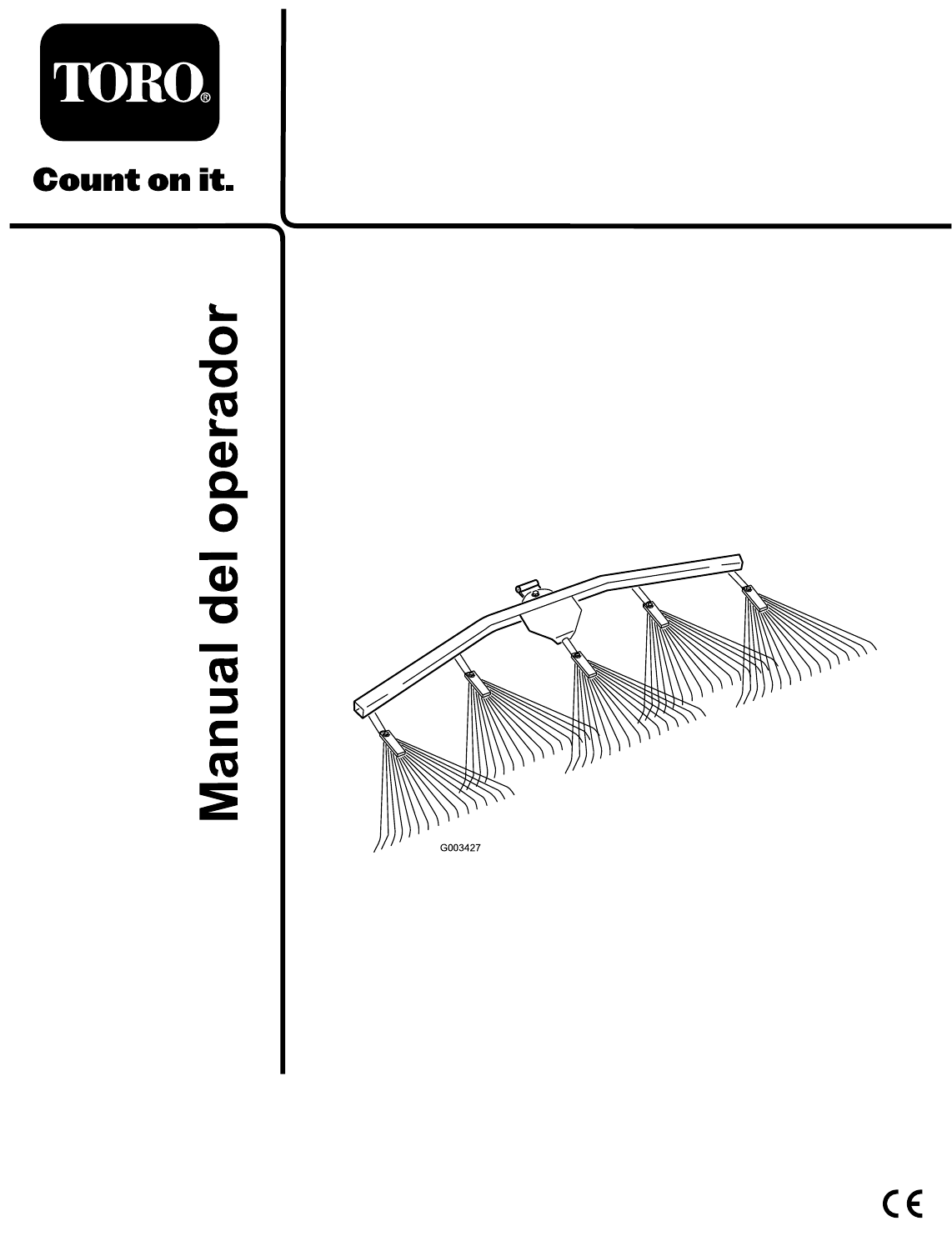

Form No. 3357-249 Rev B Rastrillo flexible para Unidad de tracción Sand Pro®/Infield Pro® 3040 y 5040 Nº de modelo 08752—Nº de serie 270000001 y superiores G003427 Registre su producto en www.Toro.com.
Este manual utiliza dos palabras más para resaltar información. Importante llama la atención sobre información mecánica especial, y Nota resalta información general que merece una atención especial. Introducción Lea este manual detenidamente para aprender a utilizar y mantener correctamente su producto, y para evitar lesiones y daños al producto. Usted es el responsable de operar el producto de forma correcta y segura. Contenido Usted puede ponerse en contacto directamente con Toro en www.Toro.
Seguridad Pegatinas de seguridad e instrucciones Las pegatinas de seguridad e instrucciones están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier pegatina que esté dañada o que falte. 106-5517 Únicamente con el conjunto del brazo de elevación 1. Advertencia – no toque la superficie caliente.
Montaje Piezas sueltas Utilice la tabla siguiente para verificar que no falta ninguna pieza. Procedimiento 1 2 Descripción Cant. Conjunto de rastrillo flexible Soporte/pivote curvo Soporte/pivote recto Perno de cuello largo Arandela (0,531 x 1,063) Arandela (0,469 x 0,922) Contratuerca (7/16 pulg.) Pasador (1/2 x 4-1/2 pulg.) Pasador Gancho Tuerca con arandela prensada (3/8 pulg.) Manual del operador Catálogo de piezas Perno (3/8 x 2-1/2 pulg.) Arandela (3/8 x 7/8 pulg.
1 Instalación del rastrillo flexible en un rastrillo de dientes Piezas necesarias en este paso: 1 Conjunto de rastrillo flexible 1 Soporte/pivote curvo 1 Soporte/pivote recto 1 Perno de cuello largo 3 Arandela (0,531 x 1,063) 1 Arandela (0,469 x 0,922) 1 Contratuerca (7/16 pulg.) 1 Pasador (1/2 x 4-1/2 pulg.) 1 Pasador 2 Gancho 2 Tuerca con arandela prensada (3/8 pulg.) Figura 3 1. Perno de cuello largo 2. Arandela (0,531 x 1,063) 3. Soporte/pivote curvo 5.
Nota: Puede usar los herrajes del rastrillo de dientes para este paso. 3 4 2 5 6 1 G003429 Figura 5 1. Rastrillo flexible 2. Soporte del rastrillo de dientes 3. Soporte/pivote recto 4. Pasador (1/2 x 4-1/2 pulg.) 5. Pasador 6. Arandela (0,531 x 1,063) Figura 7 3. Sujete las cadenas de transporte al brazo de elevación usando uno de los procedimientos siguientes: 1. Perno (3/8 x 2-1/2 pulg.) 2. Arandela (3/8 x 7/8 pulg.) A.
El producto 1 2 3 G003453 Figura 8 1. Pivote 2. Barra de soporte del rastrillo flexible Operación 3. Rastrillo flexible No rastrille demasiado cerca de un talud corto y empinado. La arena simplemente fluirá al fondo de la trampa. Sugerimos que lea toda esta sección sobre el rastrillado antes de rastrillar una trampa de arena. Los ajustes necesarios dependen de muchos factores.
1 Nota: Transportar el rastrillo con cadenas acortadas más allá del eslabón recomendado puede causar daños a los pivotes del rastrillo. 2 Nota: Para asegurar el funcionamiento correcto del rastrillo, es imprescindible colocar las cadenas en la posición original, sin tensar, antes de su uso. Instalación del rastrillo flexible en la unidad de tracción 1.
una arandela de 0,469 x 0,922 y una contratuerca de 7/16 pulgada, según se muestra en Figura 13. 1 2 3 4 5 6 G003433 Figura 11 1. Cadena de transporte Figura 13 2. Brazo de elevación 1. Perno de cuello largo 2. Arandela (0,531 x 1,063) B. Retire el pasador, las arandelas y la chaveta que sujetan el soporte/pivote curvo al rastrillo de dientes (Figura 12). 3. Soporte/pivote recto 4. Arandela (0,469 x 0,922) 5. Contratuerca (7/16 pulgada) 6. Rastrillo flexible 3.
5. Aproxime la parte trasera de la unidad de tracción al adaptador de accesorios. Baje el adaptador de la unidad de tracción. y el espaciador del enganche del adaptador de accesorios, según se muestra en Figura 16. El espacio debe ser de 1,5 a 2 mm (Figura 16). Nota: Asegúrese de que la palanca de bloqueo está girada a la izquierda (posición desbloqueada), vista desde detrás de la máquina. 6. Acople el adaptador de accesorios al adaptador de la unidad de tracción.
Mantenimiento Inspección y limpieza del rastrillo y la unidad de tracción Cuando termine de rastrillar, limpie la máquina a fondo. Puesto que esta máquina se utiliza principalmente en la arena, y la arena es extremadamente abrasiva, es necesario eliminar cualquier resto de arena después de cada uso. Si se limpia la máquina con frecuencia (antes de que la arena pueda apelmazarse), puede ser limpiada con un chorro de agua de una manguera sin boquilla.
Garantía general de productos comerciales Toro Garantía limitada de dos años Condiciones y productos cubiertos The Toro Company y su afiliado, Toro Warranty Company, bajo un acuerdo entre sí, garantizan conjuntamente su producto Toro Commercial (“Producto”) contra defectos de materiales o mano de obra durante dos años o 1500 horas de operación*, lo que ocurra primero. Esta garantía es aplicable a todos los productos exceptuando los Aireadores (estos productos tienen otras garantías).
