FormNo.3417-423RevA

Kittapistraînéautomatique

GroupededéplacementSandPro

/IneldPro

3040et5040avec

scaricateurtraînéQAS

N°demodèle08763—N°desérie400000000etsuivants

Instructionsdemontage

ATTENTION

CALIFORNIE

Proposition65-Avertissement

Ceproduitcontientuneoudessubstances

chimiquesconsidéréesparl'étatde

Californiecommecapablesdeprovoquer

descancers,desanomaliescongénitales

oud'autrestroublesdelareproduction.

Introduction

VouspouvezcontacterTorodirectementsur

lesitewww.Toro.compourtoutdocumentde

formationàlasécuritéetàl'utilisationdesproduits,

pourtoutrenseignementconcernantunproduit

ouunaccessoire,pourobtenirl'adressedes

concessionnairesoupourenregistrervotreproduit.

Pourobtenirdesprestationsdeservice,des

piècesTorod'origineoudesrenseignements

complémentaires,munissez-vousdesnuméros

demodèleetdesérieduproduitetcontactezun

distributeurToroagrééouleserviceclientToro.La

Figure1indiquel'emplacementdesnumérosde

modèleetdesérieduproduit.Inscrivezlesnuméros

dansl'espaceréservéàceteffet.

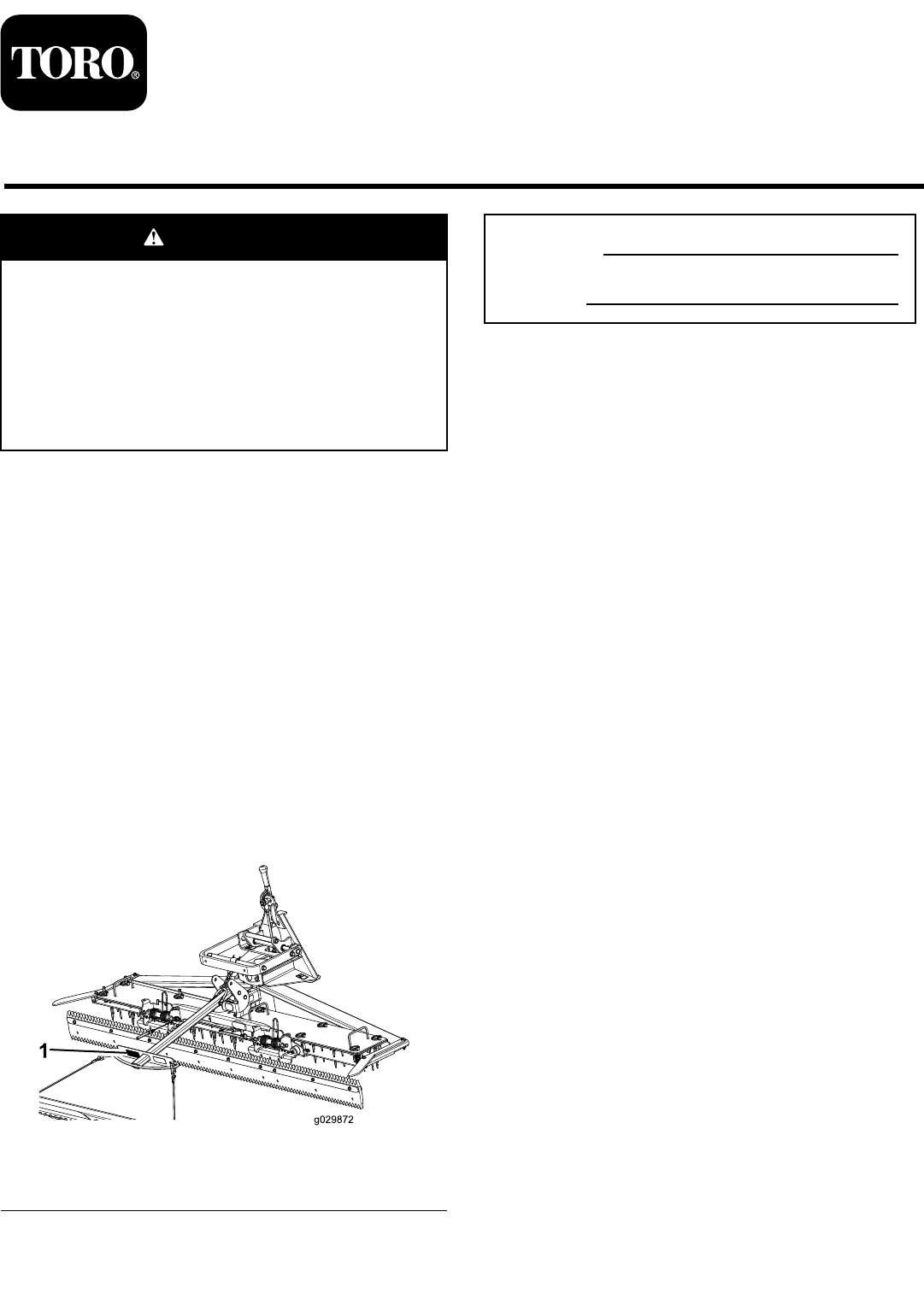

g029872

Figure1

1.Emplacementdesnumérosdemodèleetdesérie

N°demodèle

N°desérie

8111LyndaleAvenueSouth

Bloomington,MN55420

Enregistrezvotreproduitàwww.Toro.com.

Traductiondutexted'origine(FR)

ImpriméauxÉtats-Unis

Tousdroitsréservés

*3417-423*A

Summary of content (8 pages)

PAGE 1
Form No. 3417-423 Rev A Kit tapis traîné automatique Groupe de déplacement Sand Pro®/Infield Pro® 3040 et 5040 avec scarificateur traîné QAS N° de modèle 08763—N° de série 400000000 et suivants Instructions de montage ATTENTION N° de modèle CALIFORNIE Proposition 65 - Avertissement Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.
PAGE 2
Montage Pièces détachées Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
PAGE 3
Assemblage et pose du bras de levage 1. une butée à bride au bout de la barre de levage, poussez la barre dans le bras droit de l'attache rapide, glissez une autre butée à bride au bout de la barre d'articulation, et insérez complètement cette dernière dans le bras gauche de l'attache rapide sur le côté gauche du bras de levage (Figure 3). Fixez le patin d'usure au bras de levage avec 2 boulons à embase à tête hexagonale (3/8" x 1¼") et 2 écrous à embase (3/8"), comme montré à la Figure 2.
PAGE 4
g029877 Figure 4 g029875 1. Support de verrouillage à glissière 4. Rondelle plate (17/32") 2. Axe de chape (½" x 4½") (montré avant insertion) 5. Flèche de tirage Figure 5 3. Goupille fendue (1/8" x 1") 1. Support de verrouillage à glissière 4. Goupille fendue 2. Axe de chape (½" x 4½") 5. Flèche de tirage 3. Rondelle plate (17/32") 2.
PAGE 5
g029876 Figure 6 1. Manille 2. Contre-écrou (¼") 4. Entretoises 5. Boulon à tête hexagonale (¼" x 2½") 3. Flèche de tirage 6. Support de verrouillage à glissière Assemblage et montage du tapis traîné 1.
PAGE 6
Utilisation Utilisation du tapis traîné Important: Ne conduisez pas la machine en marche arrière quand le tapis traîné est attaché et sur le sol, car les roues tourneront alors en sens inverse et pourront attraper le tapis et l'endommager. De plus, les dents du scarificateur peuvent endommager le tapis. Remarque: Utilisez la machine avec prudence lorsqu'elle est équipée du tapis traîné. Conduisez lentement.
PAGE 7
Remarques:
PAGE 8
La garantie Toro Garantie limitée de deux ans Conditions et produits couverts The Toro Company et sa filiale, Toro Warranty Company, en vertu de l'accord passé entre elles, certifient conjointement que votre produit commercial Toro (« Produit ») ne présente aucun défaut de matériau ni vice de fabrication pendant une période de deux ans ou 1 500 heures de service*, la première échéance prévalant.
