FormNo.3366-667RevB

Bindepunktssæt

2011ogsenerearbejdskøretøjeriWorkman

MD-serien

Modelnr.119-9605

Monteringsvejledning

Løsdele

Brugskemaetherundertilatkontrollere,atalledeleerblevetleveret.

BeskrivelseAntalAnvendelse

Bindepunkt4

Boltmedunbrakokærv(M6x1tomme)–

2013-modellerogældre

Låsemøtrik(M6)–2013-modellerogældre

Monterbindepunktssættet(2013-modellerogældre).

Bindepunkt4

Sekskantskrue(1/4x3/4tomme)—2014-

modellerognyere

Monterbindepunktssættet(2014-modellerognyere).

Monteringafbindepunktssættet(for2013-modellerogældre)

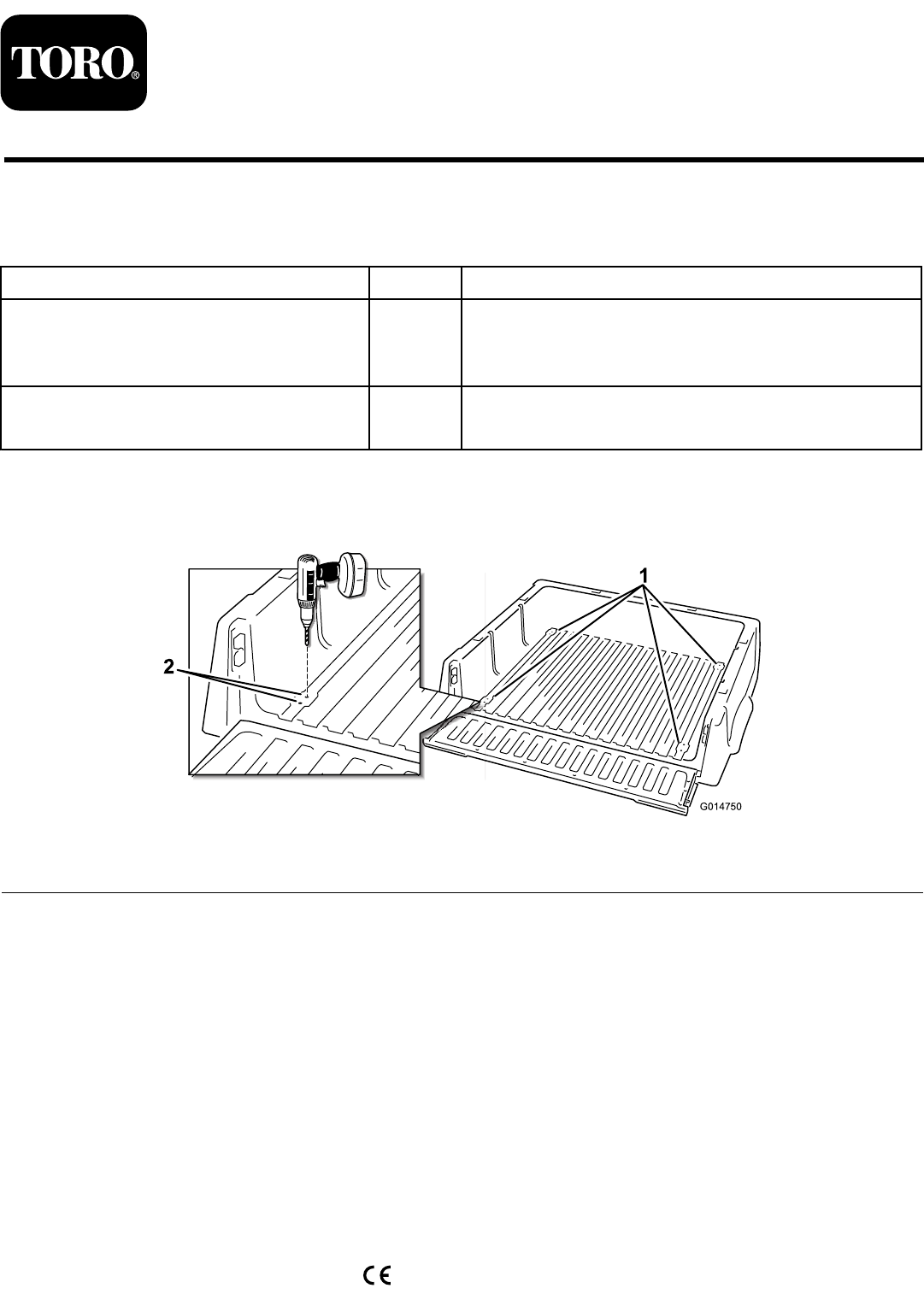

1.Findboremarkeringeriallerehjørnerpåladet(Figur1).

G014750

Figur1

1.Boremarkeringer

2.Borethulpå0,56cmidiameterher.

2.Borethulpå0,56cmidiametervedhverboremarkering(Figur1).

8111LyndaleAvenueSouth

Bloomington,MN55420

Registrerditproduktpåwww.T oro.com.

Oversættelseaforiginal(DA)

TryktiUSA.

Allerettighederforbeholdes

*3366-667*B

PAGE 1
Form No. 3366-667 Rev B Bindepunktssæt 2011 og senere arbejdskøretøjer i Workman® MD-serien Modelnr. 119-9605 Monteringsvejledning Løsdele Brug skemaet herunder til at kontrollere, at alle dele er blevet leveret. Beskrivelse Antal Bindepunkt Bolt med unbrakokærv (M6 x 1 tomme) – 2013-modeller og ældre Låsemøtrik (M6) – 2013-modeller og ældre Bindepunkt Sekskantskrue (1/4 x 3/4 tomme)—2014modeller og nyere Anvendelse 4 8 Monter bindepunktssættet (2013-modeller og ældre).
PAGE 2
3. Monter et bindepunkt på hvert par borede huller (Figur 2). 1 2 3 4 G014751 Figur 2 1. Bolt med unbrakokærv (M6 x 1 tomme) 3. Borede huller 2. Bindepunkt 4. Låsemøtrik (M6) 4. Fastgør hvert bindepunkt til ladet med to bolte med unbrakokærv (M6 x 1 tomme) og to låsemøtrikker (M6), som vist i Figur 2. Bemærk: Tilspænd låsemøtrikkerne, indtil de sidder godt fast, men undlad at spænde dem for meget. Montering af bindepunktssættet (for 2014-modeller og nyere) 1.
