Installation Instructions

Table Of Contents

FormNo.3366-668RevB

Vergurtungen

NutzfahrzeugederSerieWorkman

MDab2011

Modellnr.119-9605

Installationsanweisungen

Einzelteile

PrüfenSieanhanddernachstehendenTabelle,dassSiealleimLieferumfangenthaltenenT eileerhaltenhaben.

BeschreibungMengeVerwendung

Vergurtung4

Sechskantschraube(M6x1"),Modellevor

2013

Sicherungsmutter(M6),Modellevor2013

InstallierenSiedieVergurtungen(Modelleab2013)

Vergurtung4

Sechskantschraube(1/4"x3/4"),Modelleab

2014

InstallierenSiedieVergurtungen(Modelleab2014)

InstallierenderVergurtungen(Modelleab2013)

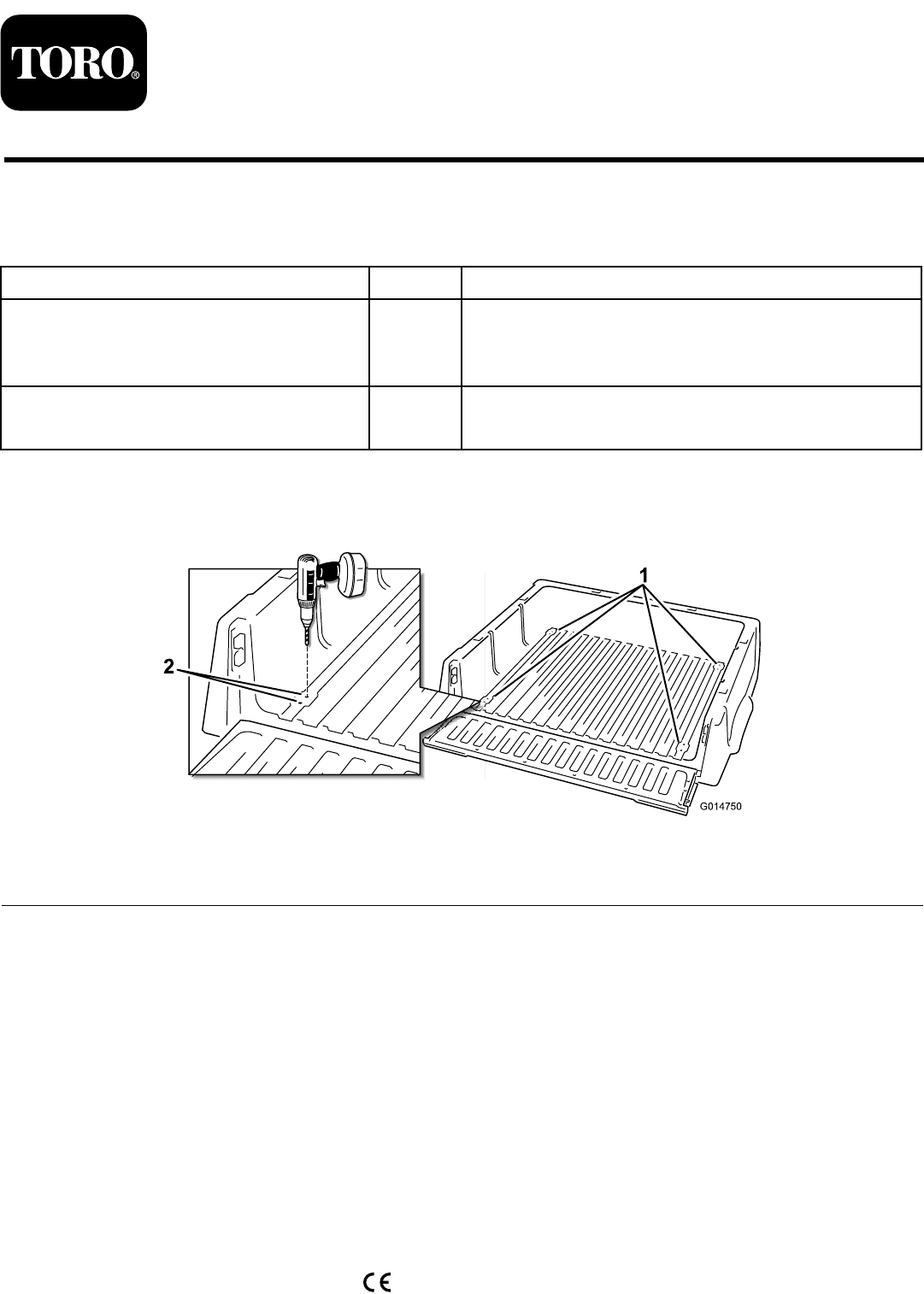

1.ErmittelnSiedieBohrmarkierungeninallenvierEckenderLadepritsche(Bild1).

G014750


1.Bohrmarkierungen

2.BohrenSiehiereinLochmiteinemDurchmesservon5,55

mm.

2.BohrenSieanjederBohrmarkierungeinLochmiteinemDurchmesservon5,55mm(Bild1).

8111LyndaleAvenueSouth

Bloomington,MN55420

RegistrierenSieIhrProduktunter

www.Toro.com.

Originaldokuments(DE)

Druck:USA

AlleRechtevorbehalten

*3366-668*B

PAGE 1
Form No. 3366-668 Rev B Vergurtungen Nutzfahrzeuge der Serie Workman® MD ab 2011 Modellnr. 119-9605 Installationsanweisungen Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
PAGE 2
3. Befestigen Sie in jedem Bohrlochpaar eine Vergurtung (Bild 2). 1 2 3 4 G014751 Bild 2 1. Sechskantschraube (M6 x 1") 3. Bohrlöcher 2. Vergurtung 4. Sicherungsmutter (M6) 4. Befestigen Sie jede Vergurtung mit zwei Sechskantschrauben (M6 x 1") und zwei Sicherungsmuttern (M6) an der Ladepritsche, wie in Bild 2 abgebildet. Hinweis: Ziehen Sie die Sicherheitsmuttern gut fest, aber ziehen Sie sie nicht zu fest. Installieren der Vergurtungen (Modelle ab 2014) 1.
