Installation Instructions

FormNo.3370-506RevA

Aktuatorersatzkit

Greensmaster

3150-und3250-D-Zugmaschine

Modellnr.120-5341

Installationsanweisungen

Installation

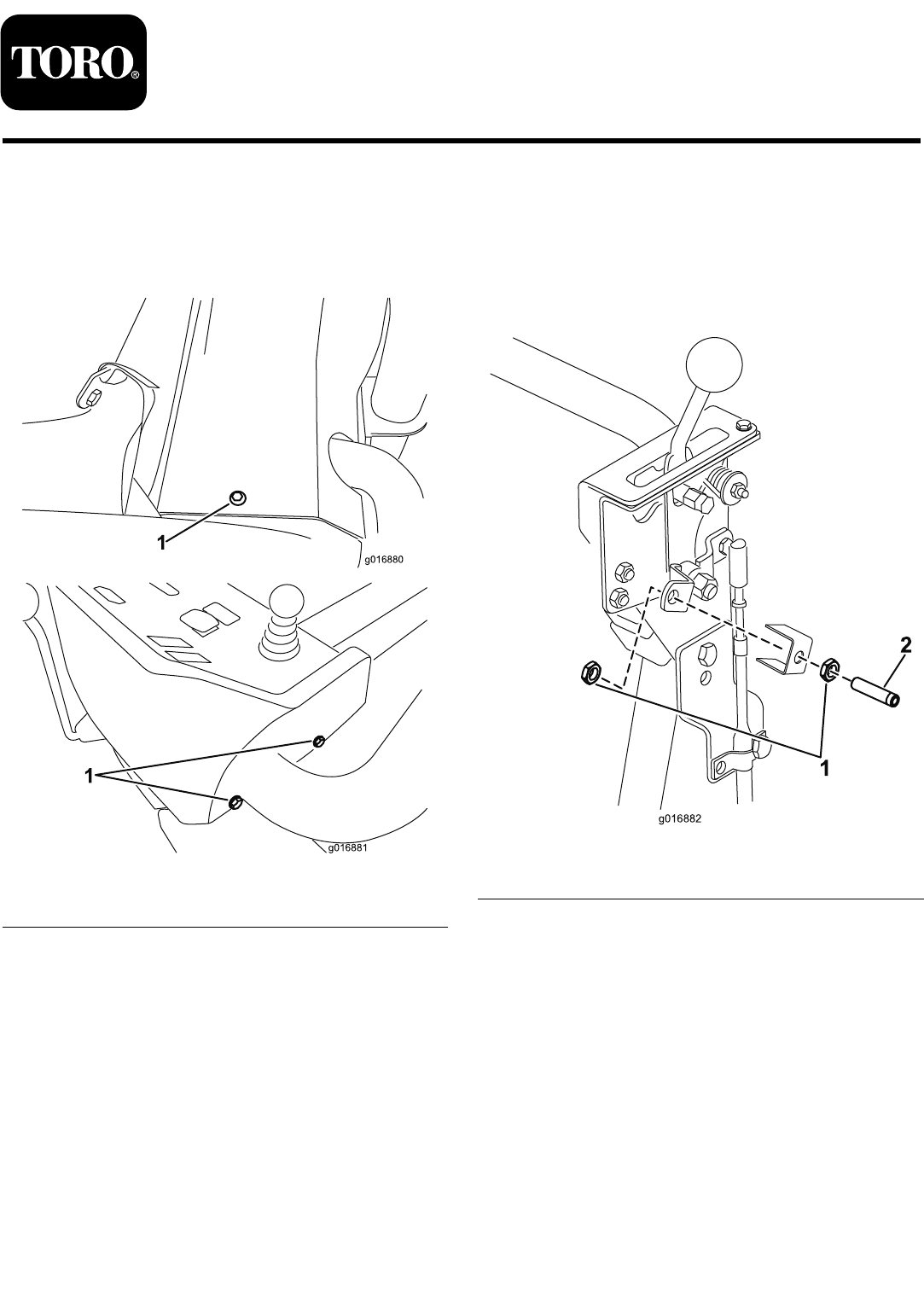

1.EntfernenSiediedreiSchrauben,mitdenendie

Motorhaubebefestigtist(Bild1).

g016880

g016881


1.Schraube

2.NehmenSiedieMotorhaubeab.

3.EntfernenSiedieKunststoffmutternundden

AktuatorundersetzensiedurchdieStahlmuttern

unddenAktuatorvomKit(Bild2).

Hinweis:DasGewindeendedesAktuatorssollte

zumHubarmzeigen.

g016882


1.Mutter2.Aktuator

4.FührenSieeinenFunktionstestausundnehmenggf.

Einstellungenvor.

5.SetzenSiedieMotorhaubeaufundbefestigensie

mitdendreiSchrauben.

8111LyndaleAvenueSouth

Bloomington,MN55420

RegistrierenSieIhrProduktunterwww.Toro.com.Originaldokuments(DE)

Druck:USA

AlleRechtevorbehalten

PAGE 1
Form No. 3370-506 Rev A Aktuatorersatzkit Greensmaster® 3150- und 3250-D-Zugmaschine Modellnr. 120-5341 Installationsanweisungen Installation 1. Entfernen Sie die drei Schrauben, mit denen die Motorhaube befestigt ist (Bild 1). 3. Entfernen Sie die Kunststoffmuttern und den Aktuator und ersetzen sie durch die Stahlmuttern und den Aktuator vom Kit (Bild 2). Hinweis: Das Gewindeende des Aktuators sollte zum Hubarm zeigen. 1 g016880 2 1 1 g016882 Bild 2 g016881 Bild 1 1. Mutter 2. Aktuator 1.
