Table Of Contents

.
- 1 Afmontering af de eksisterende stænger
- 2 Montering af stængerne

FormNo.3417-679RevA

Stangreservedelssæt

TraktionsenhedmedtrukketTransPro100-anhængeri

Greensmaster

Flex

™

1820-eller2120-serien

Modelnr.136-8548

Modelnr.136-8551

Monteringsvejledning

ADVARSEL

CALIFORNIEN

Advarselihenholdtilerklæringnr.65

Detteproduktindeholderetellererekemikalier,derifølgestatenCaliforniener

kræftfremkaldendeoggivermedfødtedefekterellerforplantningsskader.

Montering

Afmonteringafde

eksisterendestænger

Kræveringendele

Fremgangsmåde

1.Hævanhængeren,ogplacerstøttebukkeunder

den.

2.Fjernlåsemøtrikkerne,derfastgør

hjulsamlingernetilanhængerensaksler

(Figur1).

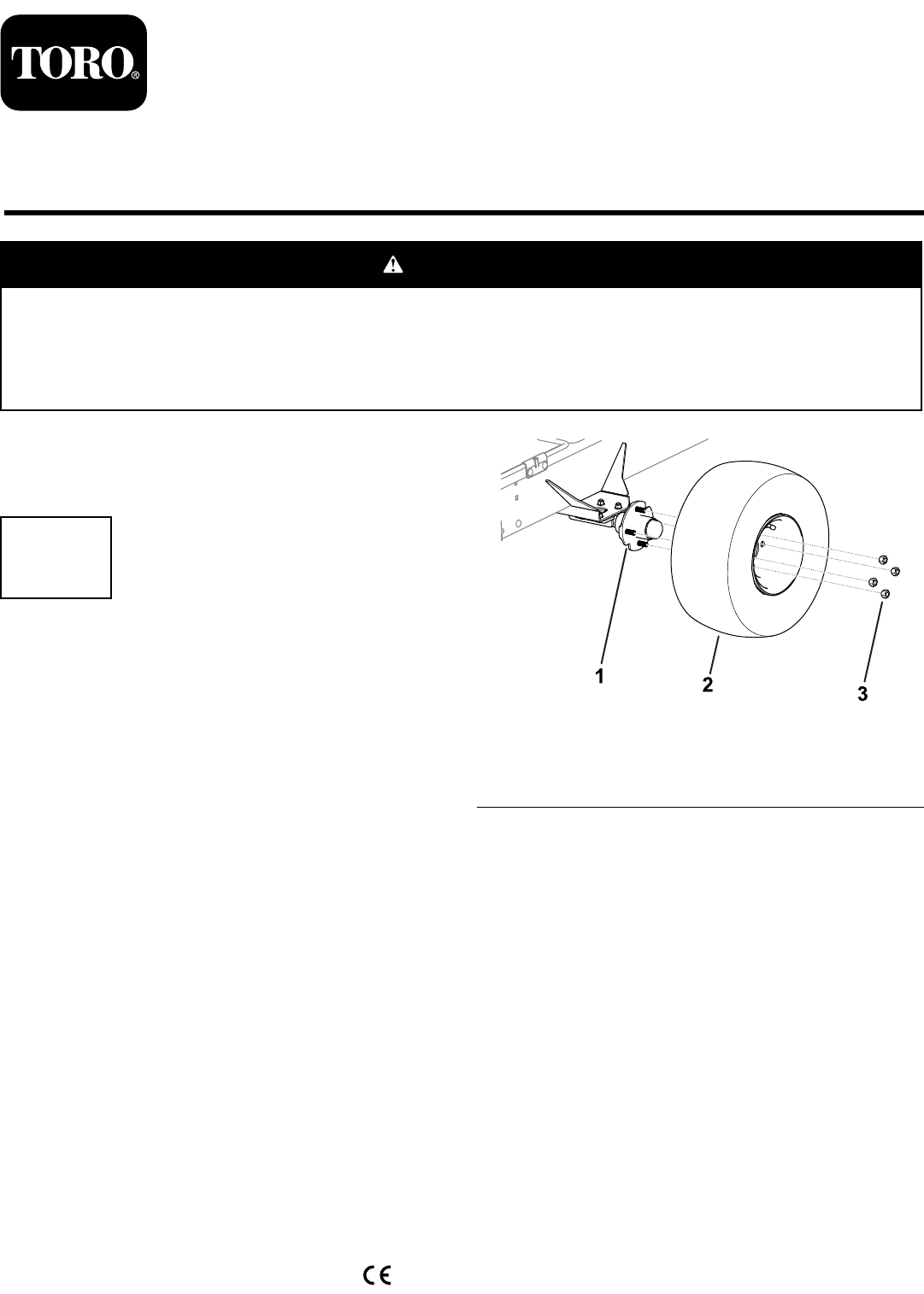

g227569

Figur1

1.Aksel

3.Låsemøtrik

2.Hjulsamling

3.Afmonterhjulsamlingernefrabeggesideraf

anhængeren(Figur1).

4.Fjerndebræddebolte,angemøtrikker

ogfjederlåse,derfastgørstængerneog

stangbeslagenetilbeggesiderafanhængeren

(Figur2).

Bemærk:Gembræddeboltene,

angemøtrikkerneogfjederlåsenetil

montering.

8111LyndaleAvenueSouth

Bloomington,MN55420

Registrerditproduktpåwww.T oro.com.

Oversættelseaforiginal(DA)

TryktiUSA

Allerettighederforbeholdes

*3417-679*A

Summary of content (4 pages)

PAGE 1
Form No. 3417-679 Rev A Stangreservedelssæt Traktionsenhed med trukket Trans Pro 100-anhænger i Greensmaster® Flex™ 1820- eller 2120-serien Modelnr. 136-8548 Modelnr. 136-8551 Monteringsvejledning ADVARSEL CALIFORNIEN Advarsel i henhold til erklæring nr. 65 Dette produkt indeholder et eller flere kemikalier, der ifølge staten Californien er kræftfremkaldende og giver medfødte defekter eller forplantningsskader. Montering 1 Afmontering af de eksisterende stænger g227569 Kræver ingen dele Figur 1 1.
PAGE 2
g230136 Figur 3 TransPro (udstyret med 46 cm transportkonverteringssæt) – højre side vist g227387 Figur 2 TransPro – venstre side vist 1. Stang 4. Fjederlås 2. Stangbeslag 5. Bræddebolt 3. Flangemøtrik 6. Anhængerens bagende 5. 1. Møtrik 2. Afstandsbøsning (1¼") 3. Afstandsbøsning (2½") Afmonter stængerne og stangbeslagene fra anhængeren (Figur 2). 2 Bemærk: Gem stangbeslagene til montering. 6.
PAGE 3
g227393 Figur 4 TransPro – højre side vist 1. Højre forreste stang 2. Anhængerens forende 2. Monter bolten og afstandsbøsningen, der følger med dette sæt, afstandsbøsningen (1¼"), du fjernede tidligere, og møtrikken på anhængerens højre side (Figur 3). 3. Brug låsemøtrikkerne til at montere hjulsamlingerne på akslerne. Se Figur 1. 4. Tilspænd låsemøtrikkerne til 108 Nm. 5. Sænk anhængeren, og fjern støttebukkene.
