Installation Instructions

2.Placezlespaliersdansleguided'arbre(Figure
3).
3.Insérezlekitdansleguided'arbreetlapoignée,
etxez-leaveclagoupillefendue(1po),comme
montréàlaFigure4.
g210926

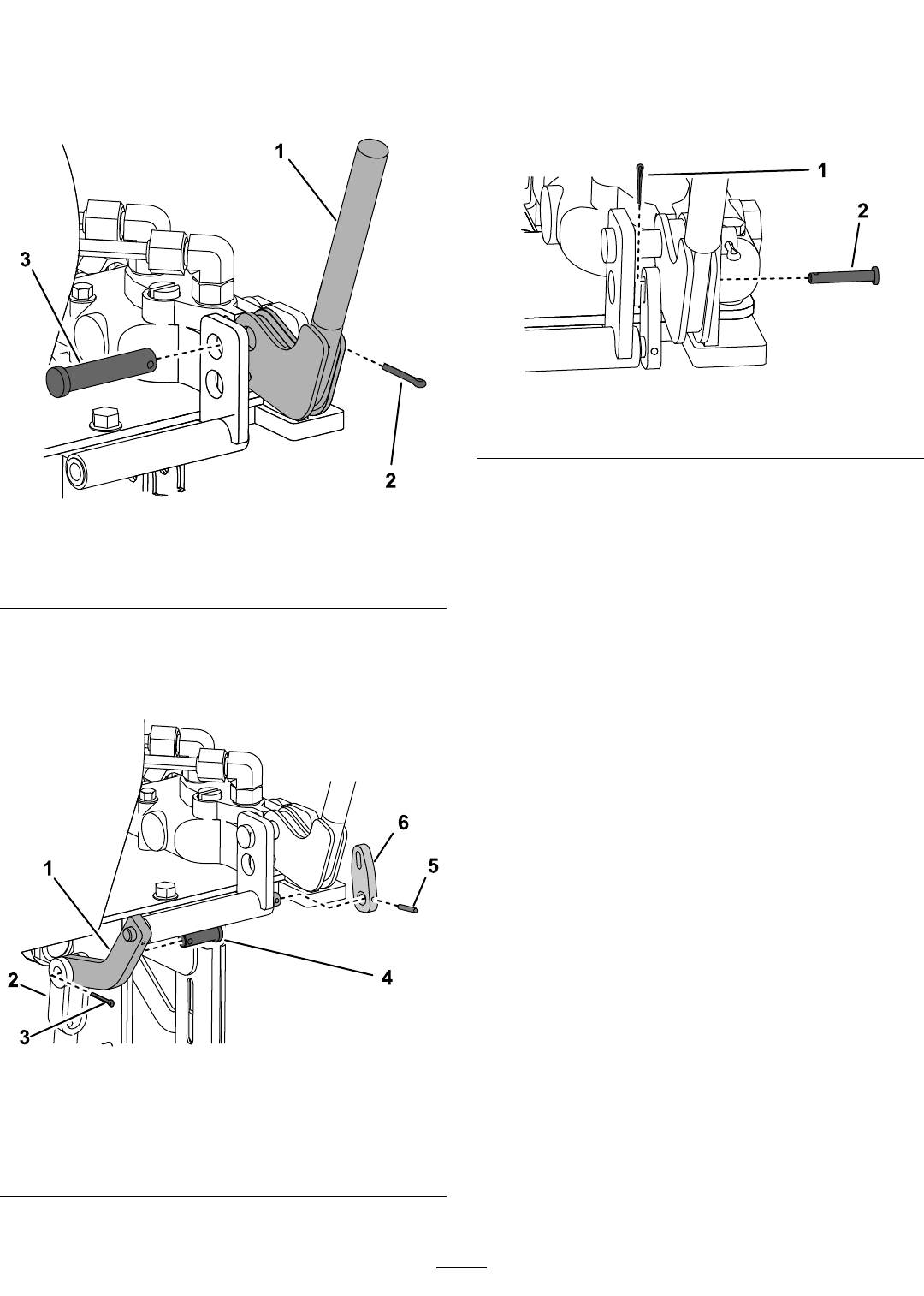

Figure4
1.Poignée3.Axedechape
2.Goupillefendue(1po)
4.Glissezlepivotdansleguided'arbreet
xez-leàlachapeàl'aidedel'axedechape
(3/8x1-3/32po)etdelagoupillefendue(¾po)
quevousavezretirésprécédemment(Figure5).
g210927
Figure5
1.Pivot4.Axedechape
(3/8x1-3/32po)
2.Chape5.Goupille
3.Goupillefendue(¾po)
6.Plaquedelevier
5.Fixezl'autreextrémitédupivotàlaplaquede
levieràl'aided'unegoupille(Figure5).
6.Fixezlapoignéeàlaplaquedelevieràl'aide
d'unegoupillefendue(½po)etdel'axede
chape(3/16x1po)quevousavezretirés
précédemment(Figure6).
g210928
Figure6
1.Goupillefendue(½po)2.Axedechape(3/16x1po)
7.Reposezlecapot.
