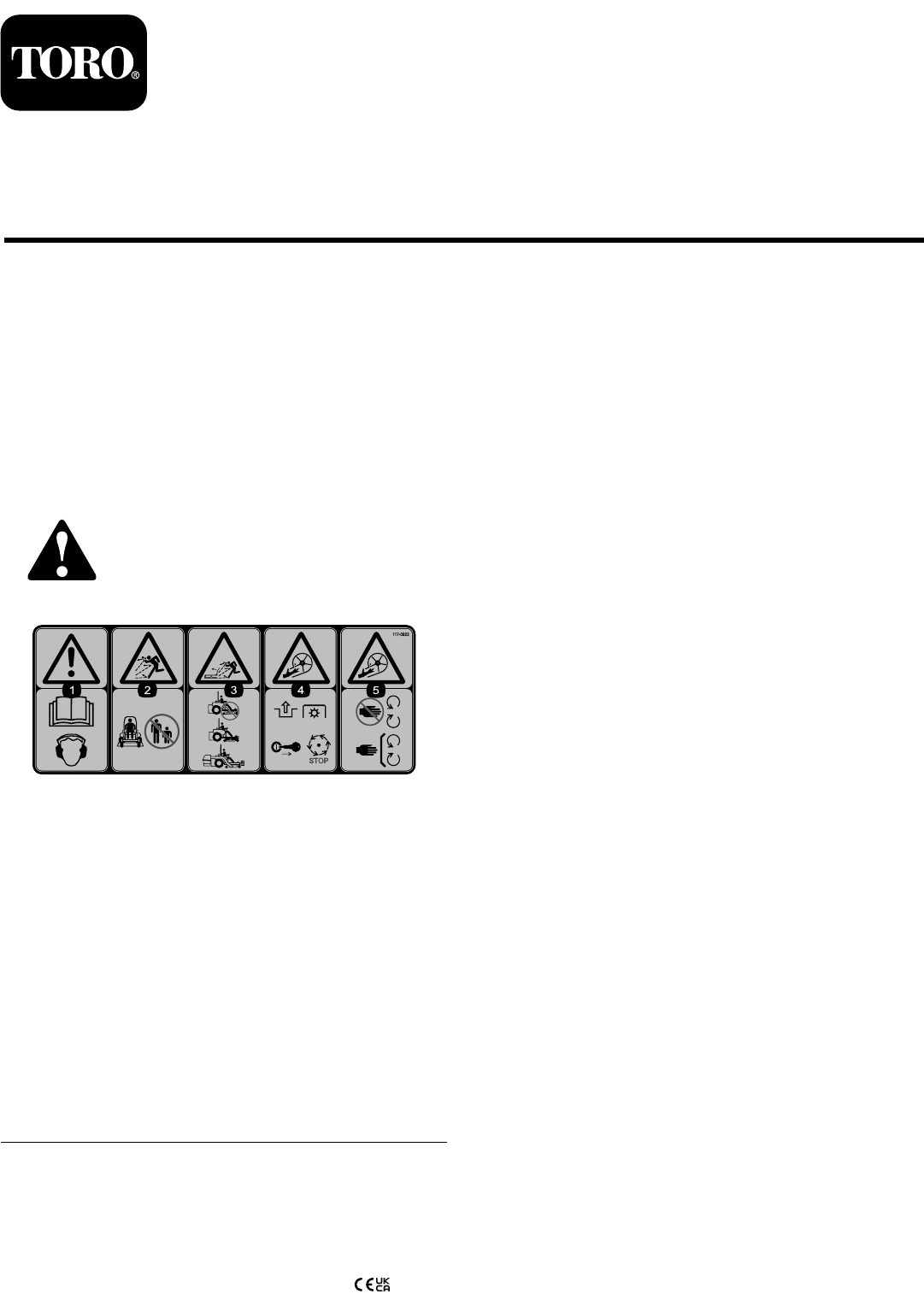

Form No. 3448-140 Rev A CE-sats Åkgräsklippare i Z Master® 4000-serien – 122 cm, 132 cm eller 152 cm Modellnr 145-1261 Modellnr 145-1262 Modellnr 145-1263 Monteringsanvisningar Obs: Om du vill skapa en uppsamlare med CE-överensstämmelse installerar du den här satsen på uppsamlarsatsen (Toro-modell 78463). Säkerhet Säkerhets- och instruktionsdekaler Säkerhetsdekalerna och anvisningarna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.
Montering Lösa delar Använd diagrammet nedan för att kontrollera att alla delar finns med. Tillvägagångssätt 1 2 3 4 5 6 7 8 9 10 11 Beskrivning Antal Användning Inga delar krävs – Förbereda maskinen. Inga delar krävs – Avlägsna den befintliga sidoutkastaren. Inga delar krävs – Ta bort OEM-kåpan och -fästena. Inga delar krävs – Ta bort blåsarens remkåpa (om det har monterats).
1 2 Förbereda maskinen Avlägsna den befintliga sidoutkastaren Inga delar krävs Inga delar krävs Tillvägagångssätt 1. Parkera maskinen på en plan yta. 2. Koppla in parkeringsbromsen. 3. Stäng av motorn och ta ut nyckeln. 4. Rengör klippdäcket ordentligt. Tillvägagångssätt Ta bort skruven, fjädern, distansbrickan och låsmuttern som säkrar utkastaren och avlägsna utkastaren (Figur 1).
Ta bort kåpans monteringsfäste 3 Ta bort OEM-kåpan och -fästena Ta bort de två skruvarna och de två flänsmuttrarna som håller fast kåpans monteringsfäste vid däcket (Figur 2). 2. Ta bort fästet. Obs: Spara OEM-kåpans monteringsfäste, skruvar och flänsmutter för montering när du använder klipparen med blåsartillbehöret bortmonterat. Inga delar krävs Ta bort remkåpan Ta bort den befintliga nedre stödstången Om OEM-remkåpan har monterats tar du bort den på följande sätt: 1. 1.
Ta bort OEM-axelkåpan och tillhörande delar 4 1. Ta bort blåsarens remkåpa (om det har monterats) Ta bort de två muttrar och två brickor som håller fast OEM-axelkåpan på blåsarenheten (Figur 5). Inga delar krävs Ta bort blåsarens remkåpa Om blåsarsatsen är monterad på maskinen ska den monterade remkåpan tas bort från blåsar- och drivenhetssatsen enligt följande: 1. Ta bort vingskruven som håller fast remkåpan (Figur 4). g038117 Figur 4 1. Vingskruv 2. 3.
Viktigt: Detta steg gäller endast klippdäck på 122 cm. 5 Montera CE-skydden för remskivan Delar som behövs till detta steg: 1 CE-remskiveskydd 1 CE-remkåpsfäste(om ej monterade sedan tidigare) 1 Sexkantsskruv (¼ x 1 tum) 1 Vagnsskruv (¼ x ¾ tum) 2 Låsmutter (¼ tum) 1 Sexkantsskruv (⅜ x 1 tum)– endast för klippdäck på 122 cm 1 Flänsmutter (⅜ tum) – endast för klippdäck på 122 cm g351269 1 Klämmutter 1 Bakre skydd (endast för klippdäck på 122 cm) Figur 6 1. CE-remskiveskydd 6.
g351270 Figur 7 1. CE-remskiveskydd 5. Däckfläns (fram) 2. Remkåpsfäste (om det inte har monterats sedan tidigare) 6. Vagnsskruv (¼ x ¾ tum) 3. Klämmutter 7. Flänsskruv (¼ x 1 tum) 4. Låsmutter (¼ tum) 6 Montera de övre CE-skydden Delar som behövs till detta steg: g351116 1 CE-axelskydd 1 Främre CE-skydd 1 CE-spännskydd Figur 8 Klippdäck på 122 cm visas Tillvägagångssätt 1. Ta bort de 3 låsmuttrarna (¼ tum) från blåsarenheten. 2.
7 2. Flytta löprullens tappfäste mot den fasta fjäderhållaren och ta bort fjäderkroken från löprullens fjäderhållare (Figur 9). 3. Dra remmen under mellanremskivan (Figur 10). Montera det nedre CE-skyddet Delar som behövs till detta steg: 1 Nedre CE-skydd 2 Sexkantsskruv (¼ x ¾ tum) 2 Bricka (¼ tum) 2 Låsmutter (¼ tum) Ta bort blåsaren g341600 Figur 10 Om blåsarenheten har monterats tar du bort den från klippdäcket på följande sätt: 1. 1. Blåsarremskiva 2.
3. Fäst det nedre CE-skyddet vid blåsaren med 2 sexkantsskruvar (¼ x ¾ tum), 2 brickor och 2 låsmuttrar (¼ tum) genom hål 1 och hål 4 i CE-skyddet (Figur 11). Montera blåsaren Om du tog bort blåsaren ska den monteras på klippdäcket så här: Obs: Se bruksanvisningen för uppsamlarsatsen (Toro-modell 78463). g018859 Figur 11 1. Hål 1 7. Sexkantsskruv (¼ x ¾ tum) 2. Hål 2 8. Låsmutter (¼ tum) 3. Hål 3 4. Hål 4 5. Nedre CE-skydd Rikta in blåsarremmen runt blåsarens remskiva (Figur 10). 2.
9 Montera den nya nedre stödstången Delar som behövs till detta steg: g351271 Figur 12 Klippdäck på 132 cm visas 1. Bricka (5/16 x ¾ tum) 5. Bricka (¼ x ½ tum) 2. Sexkantsskruv (¼ x ¾ tum) 6. Hållare 3. Plastplugg 7. Klämmutter 4. Remkåpa 8. CE-remkåpsfäste 2. För in skruven och brickan genom hålet högst upp i remkåpan från blåsar- och drivsatsen (OEM) (Figur 12). 3. Från remkåpans nederdel, sätt ihop brickan (¼ x ½ tum) och hållaren över sexkantsskruvens gängor (Figur 12).
10 Montera klipphöjdsskyddsplåten Delar som behövs till detta steg: 2 Klipphöjdsskyddsplåt (däck på 122 cm) 2 Klipphöjdsskyddsplåt (däck på 132 cm och 152 cm) 2 Låsmutter (¼ tum) 2 Vagnsskruv (¼ x ¾ tum) Klippdäck på 122 cm Fäst de 2 klipphöjdsskyddsplåtarna på klipphöjdsfästet vid intervallerna 102–140 mm med 2 vagnsskruvar (¼ x ¾ tum) och 2 låsmuttrar (¼ tum) enligt Figur 14 och Figur 15.
g351824 Figur 17 Monteringsvy 11 Justera motorvarvtalet Inga delar krävs Tillvägagångssätt 1. Leta rätt på den kombinationen av klippare och uppsamlare som du har i Försäkran om överensstämmelse. 2. Ställ in motorvarvtalet (varv/min) som anges i motsvarande kolumn i Försäkran om överensstämmelse.
