Operator's Manual

Einstellen der Spurweite
des Fahrantriebs in der
Vorwärts -Stellung
F alls die Zugmasc hine nic ht g eradeaus fähr t,
w enn Sie den F ahrantriebshebel g eg en die
R eferenzstang e halten, g ehen Sie folg ender maßen
v or :
1. F ahren Sie die Zugmasc hine . Halten Sie den
F ahrantrieb g eg en die R eferenzstang e , und
ac hten Sie darauf , in w elc he Ric htung die
Zugmasc hine aussc her t.
2. Lassen Sie den F ahrantrieb los .
3. F alls die Zugmasc hine nac h links zieht,
loc k er n Sie die r echte Klemmm utter und
stellen Sie die Spurw eiten -Stellsc hrauben v or ne
am F ahrantrieb ein ( Bild 54 ).
4. F alls die Zugmasc hine nac h r echts zieht,
loc k er n Sie die link e Klemmm utter und stellen
Sie die Spurw eiten -Stellsc hrauben v or ne am
F ahrantrieb ein ( Bild 54 ).

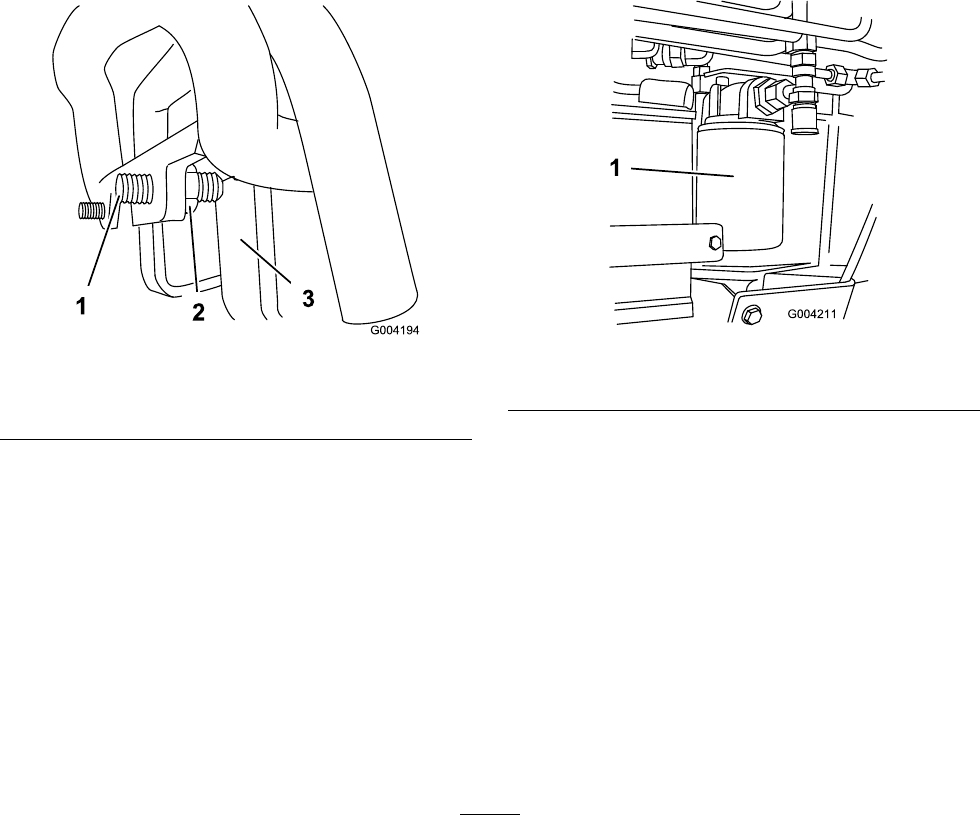

Bild 54
1. Stellschraube
3. Stopp
2. Klemmmutter
5. Wiederholen Sie Sc hritte 1 bis 4 , bis die
Zugmasc hine in der V orw är ts -Stellung
g eradeaus fähr t.
Wichtig: Stellen Sie sicher , dass die
Einstellschrauben für die Spurw eite die
Anschläge in der Stellung ganz nach
v or ne ber ühr en, um eine Über lastung der
Hy draulikpumpen zu v er meiden.
Warten der
Hydraulikanlage
Auswechseln des
Hydrauliköllters
Wichtig: V erw enden Sie nie einen
KFZ -Ölfilter , sonst k önnen schw er e Schäden
an der h y draulischen Anla ge entstehen.
W ec hseln Sie den Hy draulik ölfilter :
• Nac h den ersten 8 Betriebsstunden
• Nac h jew eils 200 Betriebsstunden.
1. Stellen Sie die Zugmasc hine auf eine ebene
Fläc he .
2. Senk en Sie die Hubar me ab , stellen den Motor
ab und ziehen Sie den Sc hlüssel ab .
3. Öffnen Sie die hintere Abdec kung .
4. Stellen Sie eine A uffangw anne unter den Filter
( Bild 55 )
Bild 55
1. Hydrauliklter
5. Entfer nen Sie den alten Filter ( Bild 55 ) und
wisc hen Sie die Dic htfläc he am Anbaustutzen
ab .
6. Ölen Sie die Gummidic htung am Ersatzfilter
leic ht mit F risc höl ein.
7. Drehen Sie den A ustausc hfilter auf den
Anbaustutzen auf ( Bild 55 ). Befestig en Sie ihn
im Uhrzeig ersinn, bis die Gummidic htung den
Anbaustutzen ber ühr t. Ziehen Sie ihn dann
um eine w eitere 3/4 Umdrehung fester .
8. Wisc hen Sie v ersc hüttetes Öl auf .
