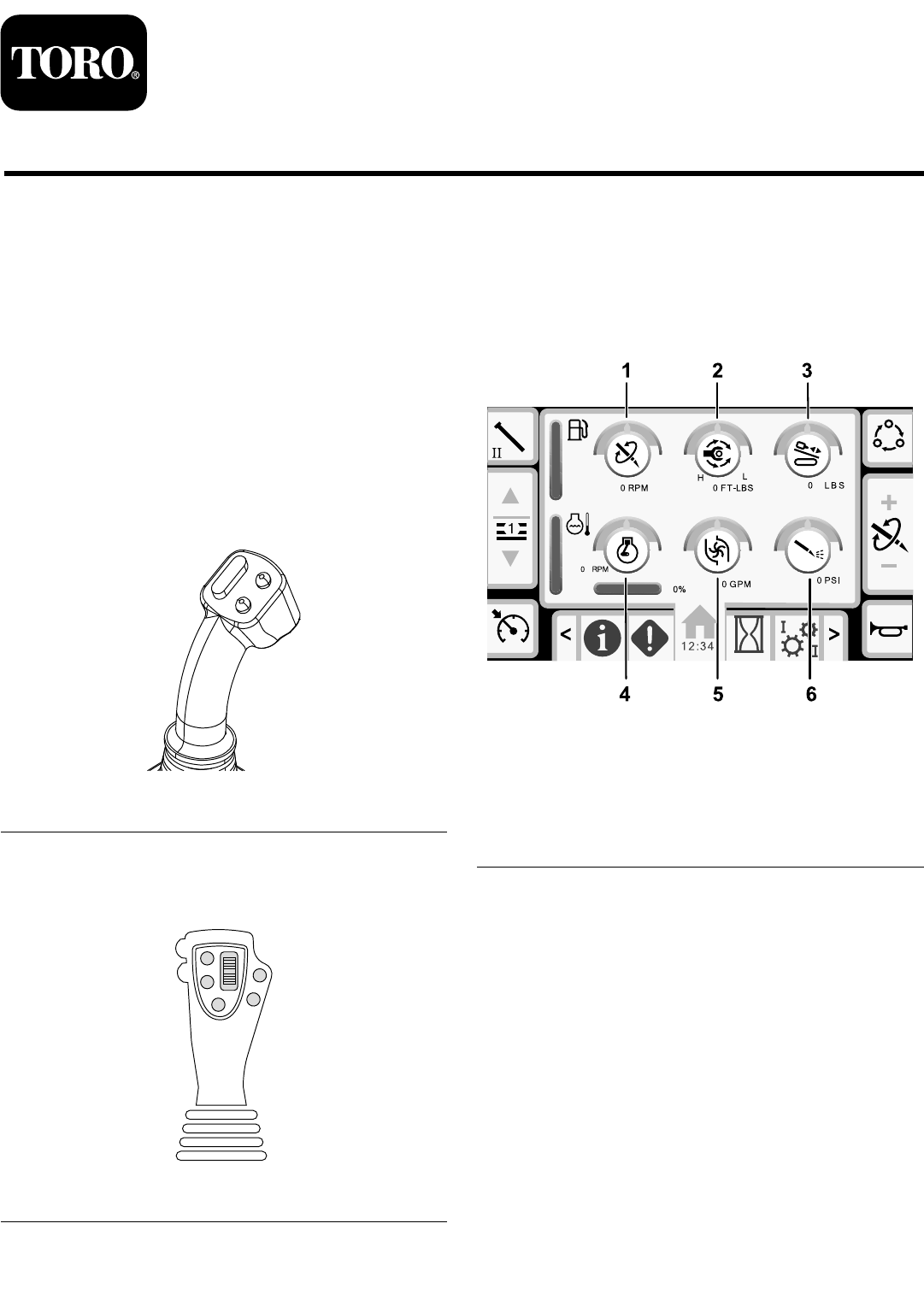

Form No. 3429-308 Rev A Foreuse directionnelle 4050 Versions A–D du logiciel N° de modèle 23898—N° de série 316000001 et suivants N° de modèle 23899—N° de série 316000001 et suivants Lisez attentivement cette notice pour apprendre comment utiliser et entretenir correctement votre produit, et éviter de l'endommager ou de vous blesser. Vous êtes responsable de l'utilisation sûre et correcte du produit. Rendez-vous sur www.Toro.
g213150 Figure 5 g287716 Figure 4 1. Fonctions des tiges 2. Jauge de carburant 3. Options de réglage de limite 4. Option de régulation de vitesse 5. Sélection de rangée de tiges 6. Thermomètre du liquide de refroidissement moteur 7. Statisme du moteur 1. Tirage de tige 4. Force de poussée 2. Poussée de tige 5. Vitesse de forage (tr/min) 3. Couple de rotation 8. Réglage de force de poussée, vitesse de forage (tr/min) ou couple de rotation 9.
Mode régulation de vitesse et écran correspondant Version Rév. D et suivantes du logiciel. Le mode régulation de vitesse est identifié par l'icône suivante : Le mode régulation de vitesse permet l'utilisation mains libres des fonctions de rotation et de poussée programmées par l'opérateur. Remarque: Le mode régulation de vitesse ne doit être utilisé que pour le retrait. L'utilisation du mode régulation de vitesse pour la poussée pourrait entraîner des dégâts.
Lorsque cela est fait, utilisez l'écran de régulation de vitesse pour ajuster les réglages (Figure 7). 1. Appuyez sur le bouton 1, 3, 5 ou 8 pour sélectionner le réglage à modifier. Remarque: L'icône devient verte et un cercle vert entoure l'option que vous sélectionnez (Figure 8). 2. Appuyez sur le bouton 6 ou 7 pour augmenter ou réduire la valeur de l'option sélectionnée. g290321 Figure 8 Le tableau suivant décrit les valeurs des fonctions affectées quand une autre fonction prend la priorité.
Tirage d'une tige en mode SmartTouch Écran d'accueil SmartTouch™ Démarrez le mode SmartTouch avec la came en position de repos (rangée 4 du porte-tiges). Le mode SmartTouch permet de charger et de décharger des tiges du porte-tiges en réduisant l'utilisation du levier de commande pour diminuer la fatigue de l'opérateur. Utilisez l' Écran Réglages du chariot (page 14) pour activer et désactiver le mode SmartTouch.
g287721 Figure 15 g210061 Figure 12 1. Appuyez sur le bouton 1 pour sélectionner l'option tirage de tige (Figure 13). 2. Appuyez sur les boutons 2 et 3 pour sélectionner la rangée où vous allez placer la tige (Figure 13). g232381 Figure 13 1. Tirage de tige 3. 2.
4. Relâchez l'interrupteur à bascule/le bouton pour passer à l'étape suivante dans la séquence (Figure 17). 7. Maintenez enfoncé le bouton inférieur droit sur le levier de commande à 8 boutons (Figure 10) ou le bas de l'interrupteur à bascule (Figure 21) sur le levier de commande à 4 boutons jusqu'à ce que les bras tournent avec la tige et reviennent à la position de repos, et que les pinces entrent dans le creux de la came (Figure 22). g231713 Figure 17 5.
. 11. Relâchez le bouton/l'interrupteur à bascule pour passer à l'étape suivante dans la séquence (Figure 23). Maintenez enfoncé le bouton inférieur droit (Figure 10) sur le levier de commande à 8 boutons ou sur le bas de l'interrupteur à bascule (Figure 27) sur le levier de commande à 4 boutons jusqu'à ce que l'élévateur replace la tige dans le porte-tiges et que la came revienne à la position de repos (Figure 28). g231715 Figure 23 9.
Poussée d'une tige en mode SmartTouch Démarrez le mode SmartTouch avec la came en position de repos (rangée 4 du porte-tiges). g210061 Figure 31 1. Appuyez sur le bouton 1 pour sélectionner l'option poussée de tige (Figure 32). 2. Appuyez sur les boutons 2 et 3 pour sélectionner la rangée où vous allez prendre la tige (Figure 32). g236957 Figure 29 1. Retour à l'étape précédente 2.
g287721 Figure 34 g232383 Figure 38 g232382 Figure 35 4. 6. Relâchez l'interrupteur à bascule pour passer à l'étape suivante dans la séquence (Figure 36). Relâchez le bouton/l'interrupteur à bascule pour passer à l'étape suivante dans la séquence (Figure 39). g231719 Figure 39 g231718 Figure 36 5. 7.
g232385 Figure 44 11. g232384 Figure 41 8. Maintenez enfoncé le bouton inférieur droit sur le levier de commande à 8 boutons (Figure 10) ou sur le bas de l'interrupteur à bascule (Figure 46) sur le levier de commande à 4 boutons jusqu'à ce que les bras du chargeur tournent en sens inverse et que la came retourne à la position de repos (rangée 4) (Figure 47). Relâchez l'interrupteur à bascule pour passer à l'étape suivante dans la séquence (Figure 42). g231721 Figure 45 g231720 Figure 42 9.
g213163 Figure 48 Écran Consommation de boue Pour accéder à cet écran, appuyez sur le bouton 2 de l'écran Heures. Cet écran indique le volume de boue utilisé. Pour alterner entre litres et gallons, voir Figure 58, Écran des options Langues et unités (page 14). g232386 Figure 47 12. Vous ne pouvez pas changer la consommation totale de boue, mais vous pouvez réinitialiser la consommation journalière avec le bouton 8.
l'écran des options d'entretien, et saisissez le code PIN 12356.
Options de l'écran Réglages Écran Réglages du chariot Type de levier de commande Gauche/droit Mode I Mode II Fonctions du levier de commande à 4 boutons Levier de commande gauche Clé et chargeur de tiges (pince et élévateur) Rotation, clé et pince à tige Levier de commande droit Poussée et rotation Poussée et élévateur de chargeur de tiges Levier de commande gauche (aucune action) Rotation Levier de commande droit Poussée et rotation Poussée Appuyez sur le bouton 1 sur l'écran Réglages.
g224026 g224023 Figure 58 Figure 60 Réglages de l'écran Écran de sélection Boue ou Marteau pneumatique Appuyez sur le bouton 6 sur l'écran Réglages pour alterner entre les options temporisation de zoom, luminosité et mode jour ou nuit. Appuyez sur les flèches vers le haut et le bas pour régler les paramètres. Appuyez sur le bouton 8 de l'écran Réglages pour accéder à cet écran. Appuyez sur les flèches vers le haut et le bas pour alterner entre les options boue et marteau pneumatique.
• L'icône inférieure gauche indique la position • • du chariot pour les options clé, chargement ou recul du chariot quand le chariot se déplace aux positions extrêmes arrière. L'icône centrale inférieure indique si l'option 2 vitesses du chariot est sélectionnée. L'icône inférieure droite indique l'état du verrouillage côté sortie (ESL). Si elle est noire, les actions du chariot et de rotation sont interdites. Écran E/S moteur g288049 Pour accéder à cet écran, appuyez sur le numéro 2 de l'écran E/S.
Icône de température du moteur : indique la température du liquide de refroidissement du moteur. La température descend à 4 °C (40 °F) quand le moteur est coupé. Icône du liquide de refroidissement moteur : s'affiche si le niveau de liquide de refroidissement est bas. 2. Appuyez sur les flèches vers le haut et le bas à l'écran pour sélectionner la position de chargement et la position de la rangée de tiges. 3. Appuyez deux fois sur le bouton OK à la position voulue pour enregistrer l'étalonnage.
g290339 Figure 72 g287758 Figure 68 g290340 Figure 73 g287759 Figure 69 g290341 Figure 74 g287760 Figure 70 Leviers de commande à 8 ou 9 boutons g290342 Figure 75 g290338 Figure 71 18
g290343 Figure 76 Écran E/S auxiliaire g213147 Figure 78 Pour accéder à cet écran, appuyez sur le numéro 5 de l'écran E/S. Toutes les icônes passent du noir au vert quand vous utilisez les fonctions associées. 1. Contacteur de siège 5. État de la pompe à boue 2. Verrouillage côté sortie 6. Débit de la pompe à boue 3. Barrière piétons 7. Indicateur de processeur 4.
• Quand vous appuyez sur le bas de l'interrupteur à dépositaire-réparateur agréé si des codes d'anomalies ne peuvent pas être effacés. bascule, l'indicateur devient vert avec une flèche bleue de diminution/vers le bas. • L'icône est noire quand l'interrupteur n'est pas actionné. Icône d'indicateur de processeur : un X rouge indique l'existence d'un problème du processeur d'expansion situé près du contrôleur principal.
g213171 Figure 82 Icônes d'avertissement Avertissement Accident de chariot Icône Description Solution • Pour effacer cet avertissement, procédez comme suit : • Le chariot est dans la zone de forage et vous tentez d'utiliser le bras de chargement ou la came de tige, ou Vous tentez d'utiliser le chariot alors que le bras de chargement ou la came de tige n'est pas à la position de repos • Amenez la came à la position de repos et/ou • Faites reculer le chariot Protection de chargement des tiges L
