Operator's Manual

Aladodelascuchillas
1.Utiliceunalimaparaalarellodecorteenambos
extremosdelacuchilla(Figura53).Mantengael
ángulooriginal.Lacuchillapermaneceequilibrada
siseretiralamismacantidaddematerialdeambos
bordesdecorte.

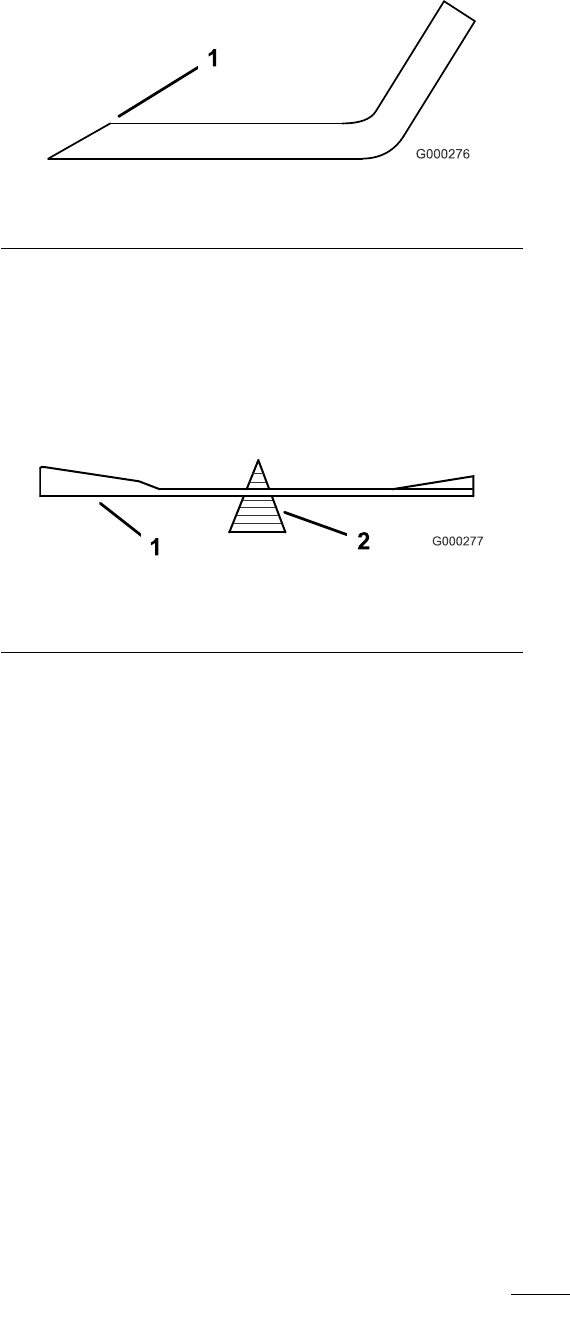

Figura53
1.Aleconelángulooriginal.
2.Veriqueelequilibriodelacuchillacolocándola
sobreunequilibradordecuchillas(Figura54).Sila
cuchillasemantienehorizontal,estáequilibraday
puedeutilizarse.Silacuchillanoestáequilibrada,
rebajealgoelmetalenlapartedelavelasolamente
(Figura52).Repitaesteprocedimientohastaquela
cuchillaestéequilibrada.
Figura54
1.Cuchilla
2.Equilibrador
Cómoinstalarlascuchillas
Importante:Laveladelacuchilladebeapuntar
haciaarribayhaciaelinteriordelcortacéspedpara
aseguraruncortecorrecto(Figura52).
1.Instalelacuchilla,elrefuerzodelacuchilla,la
arandelacurvayelpernodelacuchillaeneleje
(Figura52).
2.Aprieteelpernodelacuchillaa115–149Nm.
Cómocorregirlacalidadde
cortedelcortacésped
Siunadelascuchillascortamásbajoquelaotra,
corríjalodelasiguientemanera:
Nota:Lapresióndelosneumáticosesdesuma
importanciaparaestosprocedimientos.Asegúresede
quetodoslosneumáticostienenlapresióncorrecta.
1.Desengranelatomadefuerzaypongaelfrenode
estacionamiento.
2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantesde
abandonarelpuestodeloperador.Desconectelo(s)
cable(s)dela(s)bujía(s).
3.Ajustelapresióndelosneumáticostraserossegún
lasespecicaciones;consulte,página.
4.Compruebequelascuchillasylosejesnoestán
doblados.ConsulteVericacióndelarectilinealidad
delascuchillas.
5.Muevalapalancadeajustedealturadecorteala
posiciónde101,6mm.ConsulteAjustedelaaltura
decorteen,página.
6.Realicelospasosqueseindicanenlassiguientes
secciones:Reglajedelbastidor,Vericaciónde
lainclinaciónlongitudinalyVericacióndela
nivelaciónlateral.
Reglajedelbastidor
Vericacióndelaalineacióndela
plataformadelmotorydelbastidorde
tiro
Nota:Unaalineaciónincorrectapuededesgastaren
excesolacorreadetransmisióndelaPTO.
1.Desengranelatomadefuerzaypongaelfrenode
estacionamiento.
2.Pareelmotor,retirelallaveyespereaquese
detengantodaslaspiezasenmovimientoantesde
abandonarelpuestodeloperador.
3.Coloqueunareglalargaenlapartesuperiordela
plataformadelmotorsegúnseilustraenlaFigura55.
4.Enlaranuratransversaldelbastidordetiro,mida
laalturaenlaposiciónA(Figura55).Debeserde
33mm,conunatoleranciademásomenos6mm.
5.SilaalturaAnoescorrecta,esnecesarioajustarla.
6.Aojelospernosdemontajedelbastidordetiroen
losdosladosdelamáquina(Figura55).
7.Alineeelbastidordetiroylaplataformadelmotor
paraquetenganunaalturade33mm,conuna
toleranciademásomenos6mm,enlaposiciónA
(Figura55).
8.Aprietelospernosdemontajedelbastidorenambos
ladosdelamáquina.
42
