1.Tabortlåsmutternfrånhjulbultensomhållerfast
detsvängbarahjuletihjulgaffeln(Figur36).

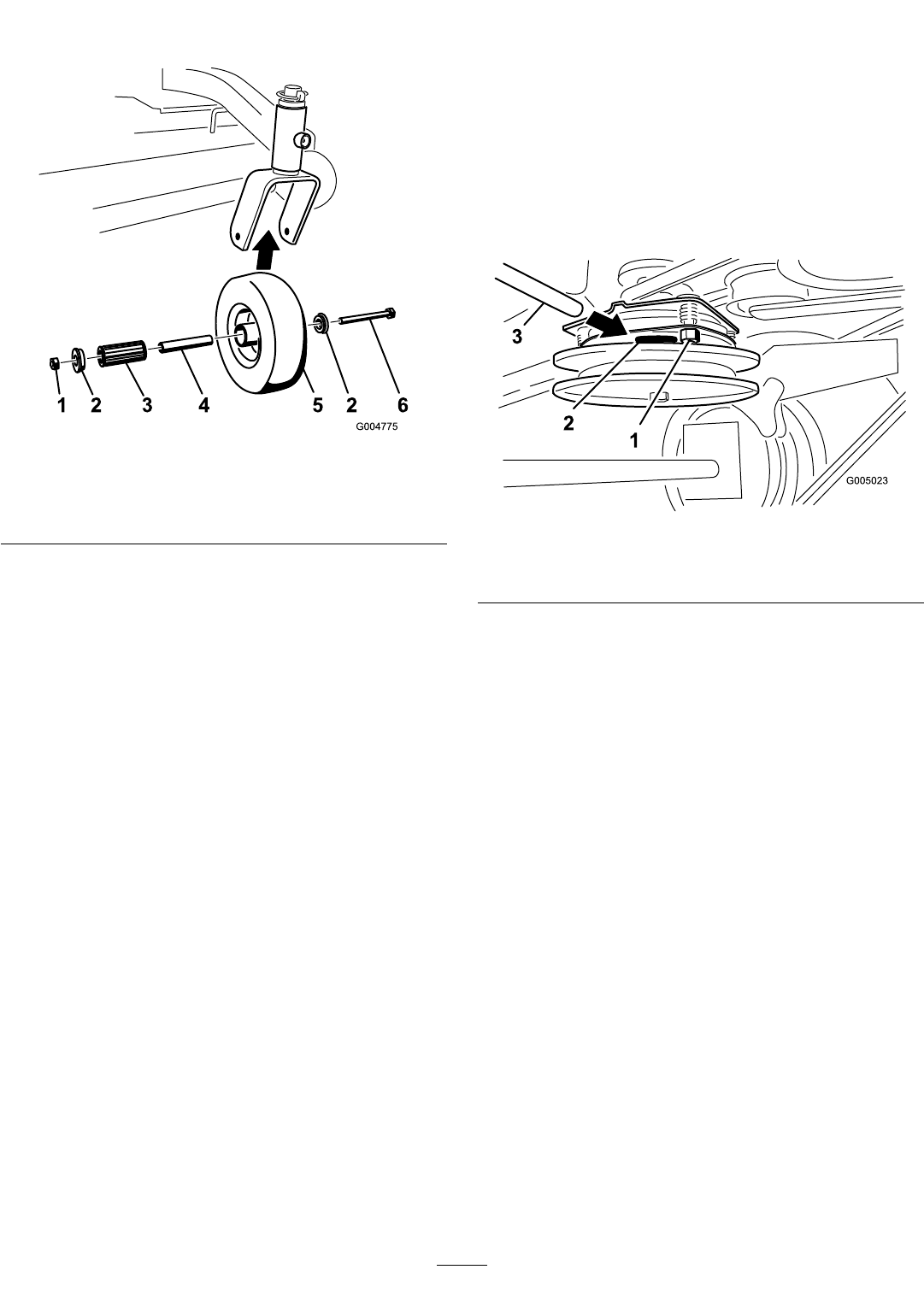

Figur36
1.Låsmutter
4.Rörbussning
2.Hjulbult5.Rullager
3.Bussning
2.Tabortenbussningochdrasedanutrörbussningen
ochrullagreturhjulnavet(Figur36).
3.Tabortdenandrabussningenfrånhjulnavetoch
avlägsnaeventuelltfettochsmutsfrånhjulnavet
(Figur36).
4.Inspekteraomdetförekommerslitagepårullagren,
bussningarna,rörbussningarnaochinutihjulnavet.
Bytuteventuelladefektaellerskadadedelar
(
Figur36).
5.Monteragenomattskjutainenbussningihjulnavet.
Smörjrullagretochrörbussningenochskjutindemi
hjulnavet.Skjutindenandrabussningenihjulnavet
(Figur36).
6.Förindetsvängbarahjuletihjulgaffelnochsättfast
detmedhjälpavhjulbultenochlåsmuttern.Dra
åtlåsmutterntillsrörbussningensundersidavidrör
hjulgafarnasinsida(
Figur36).
7.Smörjbeslagetpådetsvängbarahjulet.
Justeradenelektriska
kopplingen
Serviceintervall:Var100:etimme
Kopplingenkanställasinsåattdenfungeraroch
bromsarsomdenska.
1.Förinettbladmåttpå0,381–0,533mmgenomett
avinspektionshålenpåsidanavenheten.Setill
attbladmåttetförsinmellanbeslagetochrotorns
friktionsytor.
2.Draåtlåsmuttrarnatillsdukännerettmotståndi
bladmåttetmenändåkanröradetutanproblem
inomluftgapet(Figur37).
3.Upprepaprocedurenföråterståendeskåror.
4.Kontrolleravarjeskåraigenochgörsmåjusteringar
medbladmåttetmellanrotornochbeslagetmed
mycketlitenkontaktmellandem.
Figur37
1.Justeringsmutter
3.Bladmått
2.Skåra
