Operator's Manual

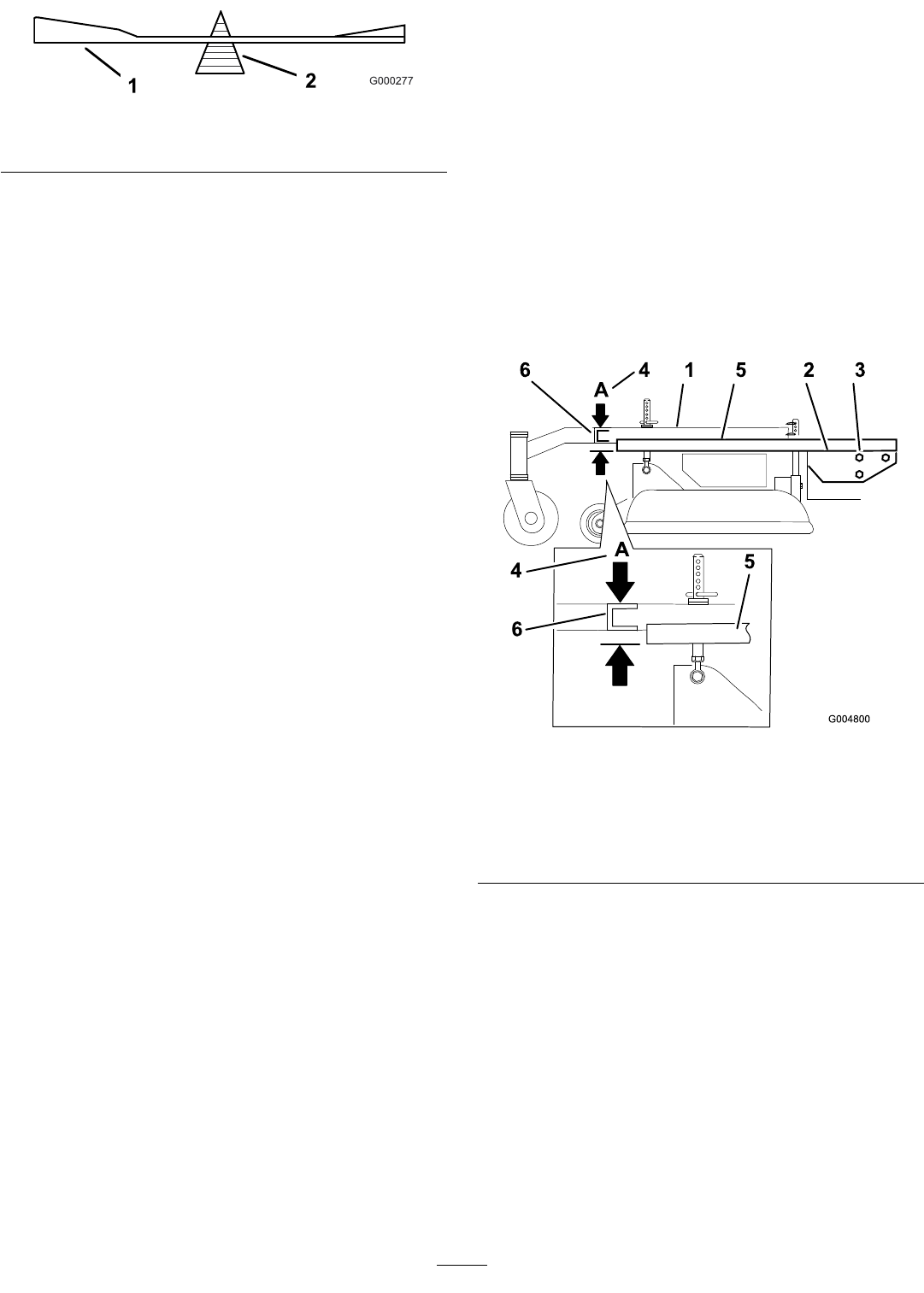

Figur55
1.Kniv2.Balanserare
Monteraknivarna
Viktigt:Knivenssegeldelmåstepekauppåt,mot
gräsklipparensinsida,förattklippningenskabli
rätt(
Figur53).
1.Sättfastkniven,förstärkningen,deböjdabrickorna
ochknivbultenpåspindeln(Figur53).
2.Draåtknivbultentill115–140Nm.
Korrigeragräsklipparens
klippresultat
Korrigeraenligtnedanomenknivklipperlägreänden
andra.
Obs:Däcktrycketäravgörandefördessaprocedurer.
Setillattsamtligadäckharrätttryck.
1.Kopplaurkraftuttagetochdraåtparkeringsbromsen.
2.Stannamotorn,taurnyckelnochväntatills
allarörligadelarharstannatinnandulämnar
förarplatsen.Lossatändkabeln/-kablarnafrån
tändstiftet/-stiften.
3.Justeradäcktrycketibakdäckenenligtspecikatio-
nerna,se
Underhålladrivsystemet(sida28).
4.Kontrolleraattknivarnaochspindelaxlarnainteär
böjda.SeKontrolleraomdetnnsböjdaknivar.
5.Ställinklipphöjdenpå101,6mm.SeävenJustera
klipphöjdeni
Körning(sida11).
6.Utförstegeniföljandeavsnitt:Ramensinställning,
Kontrollerabärramenslutningframåt-bakåtoch
Kontrollerabärramenslutningisidled.
Ramensinställning
Kontrollerabärramensoch
motordäcketsinställning
Obs:Felaktiginställningkanförorsakaöverdrivet
slitagepåkraftuttagsdrivremmen.
1.Kopplaurkraftuttagetochdraåtparkeringsbromsen.
2.Stannamotorn,taurnyckelnochväntatills
allarörligadelarharstannatinnandulämnar
förarplatsen.
3.Placeraenlångrakkantbitovanpåmotordäcket
enligtFigur56.
4.VidbärramenskorskanalmäthöjdenvidpunktA
(Figur56).Dettamåttmåstevara33mm,pluseller
minus6mm.
5.JusteringkrävsomhöjdenvidpunktAinteär
korrekt.
6.Lossabärramensmonteringsbultarpåbådasidorna
avmaskinen(Figur56).
7.Riktainbärramenochmotordäcketpå33mm,plus
ellerminus6mmvidpunktA(Figur56).
8.Draåtbärramensmonteringsbultarpåbådasidor
avmaskinen.
Figur56
1.Bärram4.PunktA,33mm±6mm
2.Motordäcketsöverdel5.Rakkantbit
3.Bärramens
monteringsbultar
6.Bärramenskorskanal
Kontrolleramotordäcketshöjd
1.Kopplaurkraftuttagetochdraåtparkeringsbromsen.
2.Stannamotorn,taurnyckelnochväntatills
allarörligadelarharstannatinnandulämnar
förarplatsen.
3.Justeradäcktrycketibakdäckenenligtspecikatio-
nerna,seUnderhålladrivsystemet(sida28).
4.MätmotordäcketshöjdvidpunktA(
Figur57).
5.MätmotordäcketshöjdvidpunktB(Figur57).
6.OmhöjdenvidpunktAochBinteärdensammaska
däcktrycketändrasnågottillsdeöverensstämmer.
41
