Installation Instructions

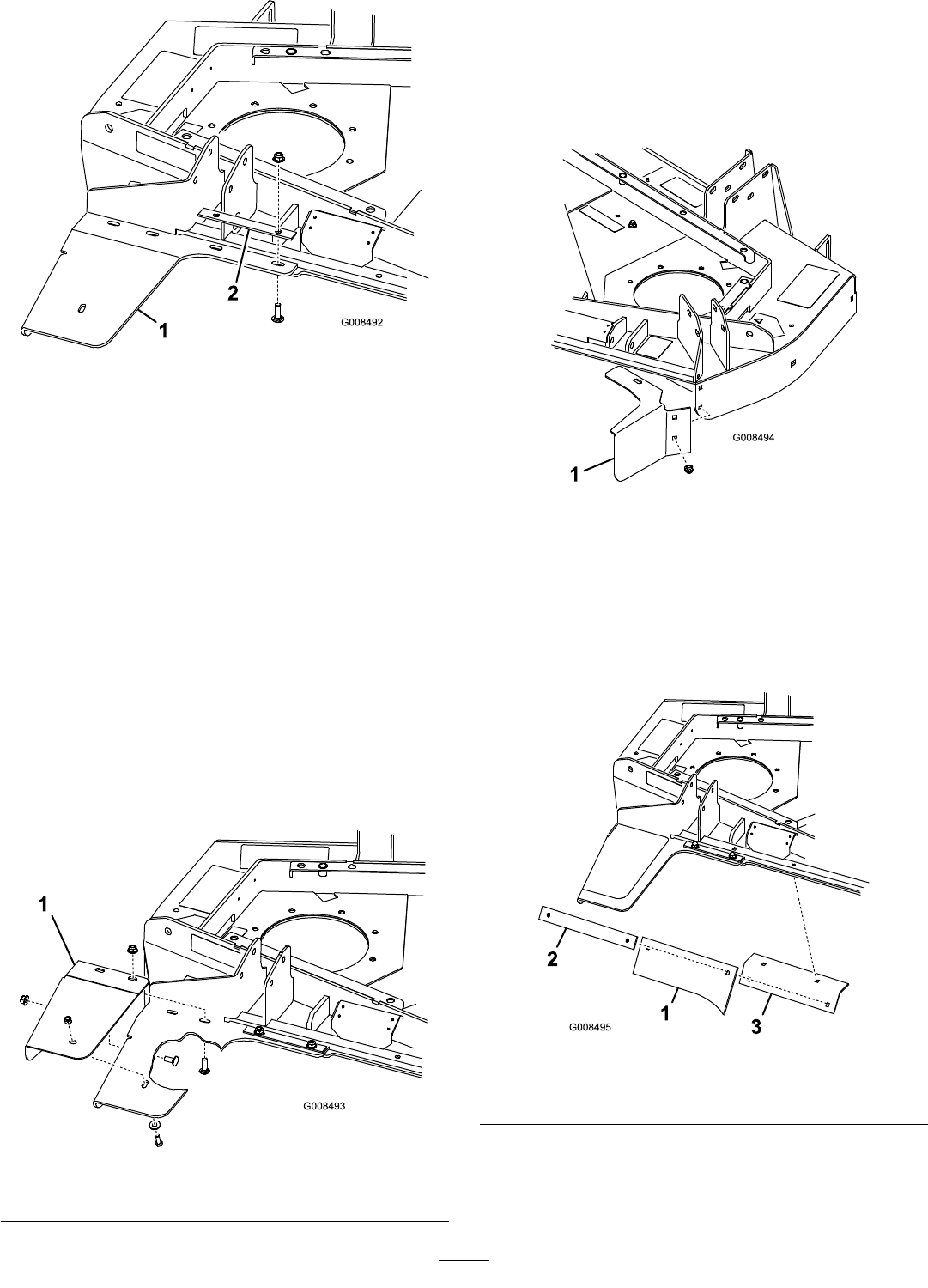

Figura2
1.Deectordecaucho2.Sujeción
6.Monteprovisionalmenteelprotectordepieizquierdo
eneldeectordecauchoconlosherrajesyenlas
ubicacionesquesedetallanacontinuación(Figura3).
•Bordedelantero–2pernosdecuellocuadrado
de5/16x1pulgaday2tuercasconarandela
prensada.
•Bordelateral–2pernosdecuellocuadrado
de5/16x1pulgaday2tuercasconarandela
prensada.
•Lateral–1tornillodecaperuzade1/4x
3/4pulgada,arandelaplanade5/16x3/4y
contratuerca.
•Arriba–1tornillodecaperuzade1/4x
3/4pulgada,arandelaplanade5/16x3/4y
contratuerca.
•Aprietelosherrajes.
Figura3
1.Protectordepie,izquierdo
7.Monteprovisionalmenteellateraldelprotectorde
piederechoenlaesquinaderechatraseradelaunidad
decortecon2pernosdecuellocuadradode5/16
x3/4pulgaday2tuercasconarandelaprensada.
Introduzcalospernosdesdedentro.Coloqueel
protectorsegúnmuestralaFigura4.
Figura4
1.Protectordepie,derecho
8.Monteunachapaexteriorylapletinaexteriorauna
escuadraexteriorcon2pernosdecuellocuadrado
de5/16x1pulgadaytuercasconarandelaprensada.
Coloqueloscomponentessegúnsemuestraen
Figura5.
Figura5
1.Chapaexterior
3.Escuadraexterior
2.Pletinaexterior
9.Montelaescuadraexteriorenlaesquinaizquierda
traseradelaunidaddecorteconuna2pernosde
cuellocuadradode5/16x1–1/4pulgadasytuercas
conarandelaprensada(Figura5).
