FormNo.3406-922RevA

Extrakraftenhet

TraktorenheternaGroundsmaster

3320/3280-Doch7200/7210

Modellnr30382

Monteringsanvisningar

Lösadelar

Använddiagrammetnedanförattkontrolleraattalladelarnnsmed.

Tillvägagångssätt

BeskrivningAntal

Användning

Ingadelarkrävs

–

Förberedamaskinen.

Effektrelä

Låsmutter

Skruv

Säkringsblock

Jordaduttagsplint1

Överkopplingslist

Kraftuttag

Lock1

Monterakraftenheten.

Kablage(3anslutningar)

Kablage(7anslutningar)

Säkring(10A)

Drakablaget.

Förberedamaskinen

Ingadelarkrävs

Tillvägagångssätt

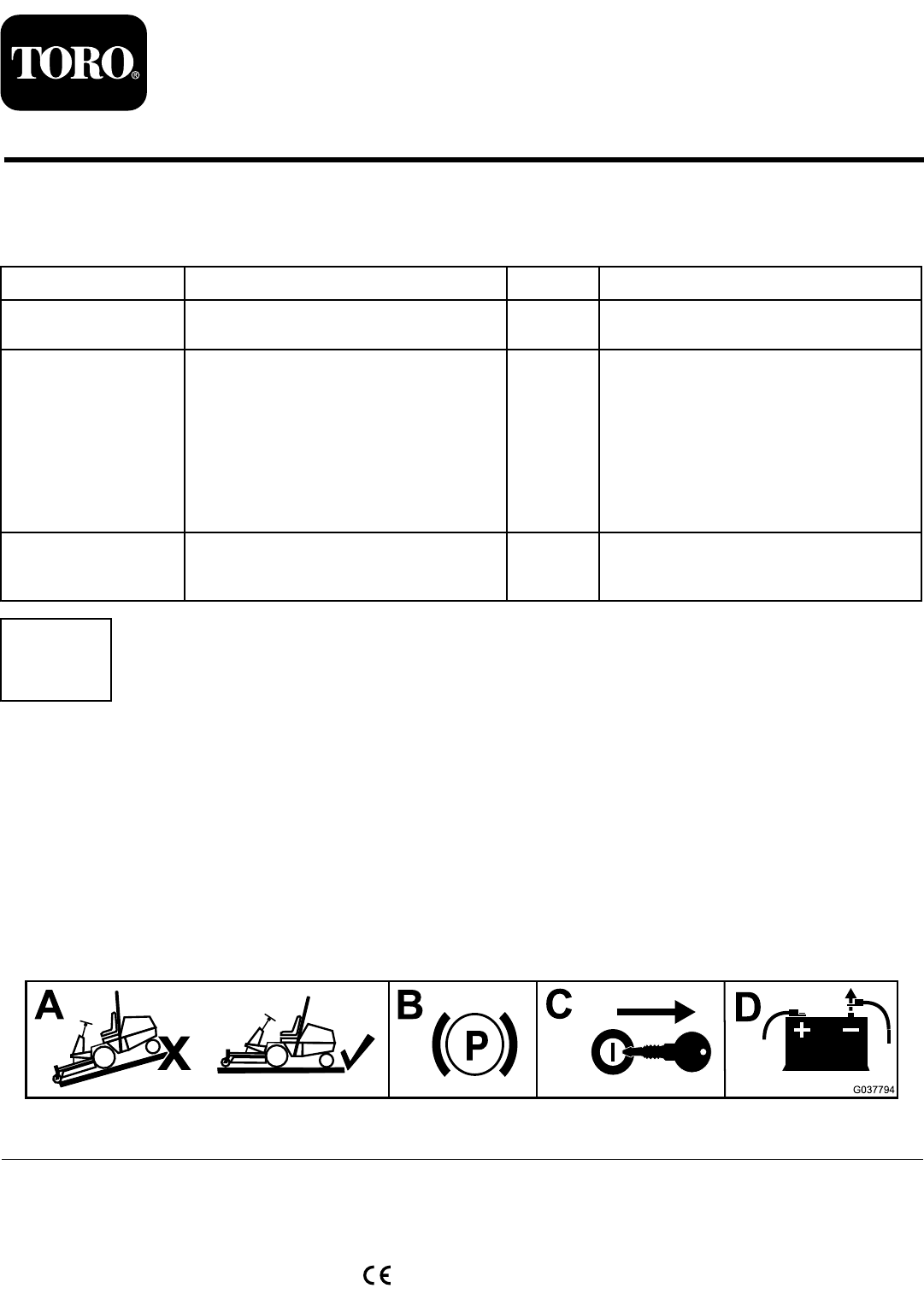

1.Flyttamaskinentillettplantunderlag(rutaAiFigur1).

2.Läggiparkeringsbromsen(rutaBiFigur1).

3.Tautnyckelnurtändningen(rutaCiFigur1).

4.Tabortbatterietsminuskabelfrånbatteriet(rutaDiFigur1).

g037794

Figur1

8111LyndaleAvenueSouth

Bloomington,MN55420

Registreradinproduktpåwww.Toro.com.

Översättningavoriginalet(SV)

TrycktiUSA

Medensamrätt*3406-922*A

Summary of content (8 pages)

PAGE 1
Form No. 3406-922 Rev A Extra kraftenhet Traktorenheterna Groundsmaster® 3320/3280-D och 7200/7210 Modellnr 30382 Monteringsanvisningar Lösa delar Använd diagrammet nedan för att kontrollera att alla delar finns med. Beskrivning Tillvägagångssätt 1 2 3 Antal Inga delar krävs – Effektrelä Låsmutter Skruv Säkringsblock Jordad uttagsplint Överkopplingslist Kraftuttag Lock Kablage (3 anslutningar) Kablage (7 anslutningar) Säkring (10 A) 1 5 5 1 1 1 1 1 1 1 1 Användning Förbereda maskinen.
PAGE 2
. Montera den jordade uttagsplinten längst ned på höljet med två skruvar och två låsmuttrar (Figur 3). 2 Obs: Använd inte låsmuttrarna om det redan finns platta muttrar på fästet. Montera kraftenheten Delar som behövs till detta steg: 1 Effektrelä 5 Låsmutter 5 Skruv 1 Säkringsblock 1 Jordad uttagsplint 1 Överkopplingslist 1 Kraftuttag 1 Lock För Groundsmaster 3320-/3280-Dmaskiner g037370 Figur 3 1.
PAGE 3
8. Från förarsidan av kontrollpanelens skydd sätter du i kraftuttaget i hålet och fäster det med den yttre hylsan. Sätt sedan på locket över kraftuttaget. (Figur 6) g037371 Figur 4 Säkringsblockets kablar visas ej 1. Säkringsblock g037373 Figur 6 3. Låsmutter 1. Kontrollpanelens skydd 2. Skruv 3. Kraftuttag 2. Lock 5. Montera effektreläet på höljets sida med en skruv och den befintliga platta muttern (Figur 5).
PAGE 4
g037387 Figur 10 g037385 Figur 8 1. Kontrollpanel 7. Ta bort pluggen som kan slås ut från sidan av kontrollpanelen (Figur 11). 3. Skruv 2. Låsmutter 4. Montera överkopplingslisten på det jordade uttaget med två av den jordade uttagsplintens skruvar. 5. Montera säkringsblocket längst ned på kontrollpanelen, bredvid det befintliga säkringsblocket, med två skruvar och två låsmuttrar (Figur 9). Obs: Montera skruvarna från undersidan av panelen enligt Figur 9. g037388 Figur 11 1.
PAGE 5
3 Dra kablaget Delar som behövs till detta steg: 1 Kablage (3 anslutningar) 1 Kablage (7 anslutningar) 1 Säkring (10 A) G018074 g018074 Figur 12 För Groundsmaster 3320/3280-D-maskiner (serienummer 250000001–259999999) 1. Tillbehörsreläkontakt 2. Stor, röd kabel 3. Svart kabel 2. Anslut den stora röda kabeln (Figur 12) från det extra säkringsblocket till motsvarande kontakt i traktorenhetens kablage. Obs: Använd kablaget med tre anslutningar. 1.
PAGE 6
För Groundsmaster 3320-/3280-Dmaskiner (serienummer 260000001 och senare) och Groundsmaster 7200-/7210-maskiner 4. Anslut den vita kabeln (spadkoppling) till en plats i säkringsblocket. Sätt i en säkring (10 A) i säkringsblocket. Obs: Använd kablaget med sju anslutningar. Se Figur 14 för korrekt anslutning. 5. 1. Dra de svarta kablarna (jord) från kablaget och traktorenhetens kablage till den jordade uttagsplinten, och fäst dem med två av blockets skruvar. 2.
PAGE 7
Anteckningar:
