Operator's Manual

Montereklippeenhetenpå
trekkenheten
1.Settmaskinenpåenjevnateogskruav
motoren.
2.Flyttklippeenhetentilriktigposisjonforan
trekkenheten.
3.Skyvinnstikksendeninnihulletpå
kraftuttaksakselen(Figur22).
4.FlyttløftespakentilSVEVE-stilling.Skyv
løftearmennedtilhulleneiløftearmenerpålinje
medhulleneistyrehjulsarmbrakettenogdukan
føreklippehøydestangeninniløftearmklossene
(Figur23).

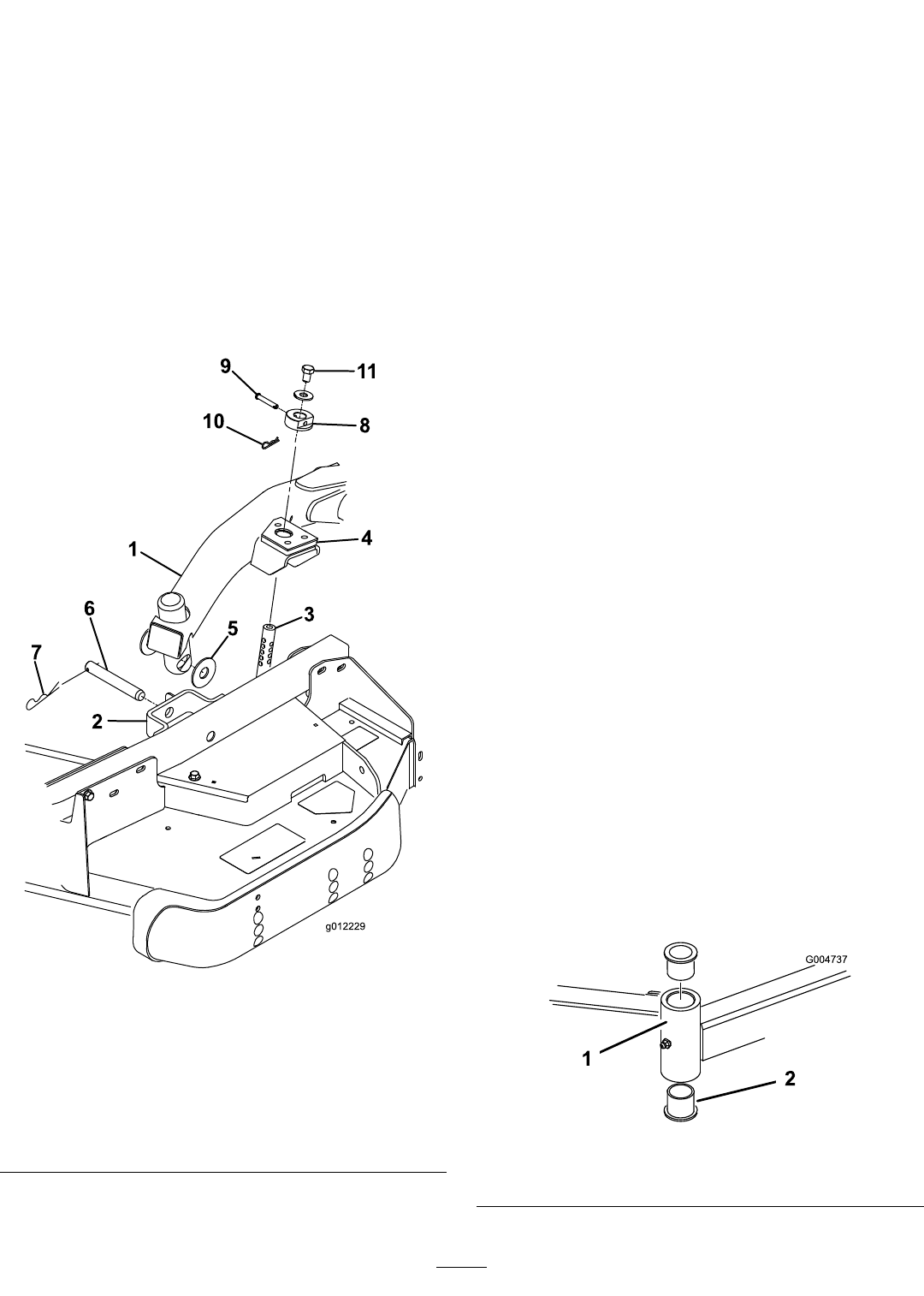

g012229
Figur23
1.Løftearm
7.Hårnålssplint
2.Styrehjulsarmbrakett
8.Klippehøydekrage
3.Klippehøydestang
9.Splittpinne
4.Løftearmkloss
10.Hårnålssplint
5.Trykkskiver11.Bolt
6.Splittpinne
5.Festløftearmentilstyrehjulsarmenmedto
trykkskiver,ensplittpinneogenhårnålssplint.
Plassertrykkskivenemellomløftearmenog
brakettentilstyrehjulsarmen(Figur23).Før
endenavhårnålssplinteninnislissenpå
styrehjularmtappenforåholdehårnålssplinten.
6.Gjørdetsammemedløftearmenpåmotsatt
side.
7.Starttrekkenheten,oghevklippeenheten.
8.Trykkneddenbakreklippeenhetenogførinn
klippehøydestagenegjennomløftearmklossene.
9.Monterklippehøydekragenepåklippehøyde-
stagene,ogfestdemmedsplittpinneneog
hårnålssplintene(Figur23).
Plasserhodetpåsplittpinnenmotfrontenpå
klippeenheten.
10.Monterenboltpå1/2x3/4tommeogenskive
øverstpåhvertklippehøydestag(Figur23).
Overhalehylsenei
styrearmene
Styrearmeneharhylsertrykketinnitoppenogbunnen
avtubenogettermangedriftstimervilhylseneblislitt.
Forkontrollerehylsene,yttstyregaffelenfremog
tilbakeogfrasidetilside.Hvisstyrespindelenerløs
inneihylsene,erhylseneslittogmåerstattes.
1.Hevklippeenhetenslikathjuleneerhevetfra
gulvet.Blokkerklippeenhetenslikatdenikke
kanfallevedetuhell.
2.Fjernspennhetten,avstandsstykke(r)og
aksiallagerskivefratoppenavstyrespindelen.
3.Trekkstyrespindelenutavmonteringstuben.
Laaksiallagerskivenogavstandsstykket(-ene)
liggepåbunnenavspindelen.
4.Settinnkjørneritoppenellerbunnenav
monteringstubenogdrivhylsenutavtuben
(Figur24).Taogsådenandrehylsenutav
tuben.Rengjørinnsidenavtubeneforåfjerne
smuss.
g004737
Figur24
1.Styrehjulstube
2.Hylser
19
