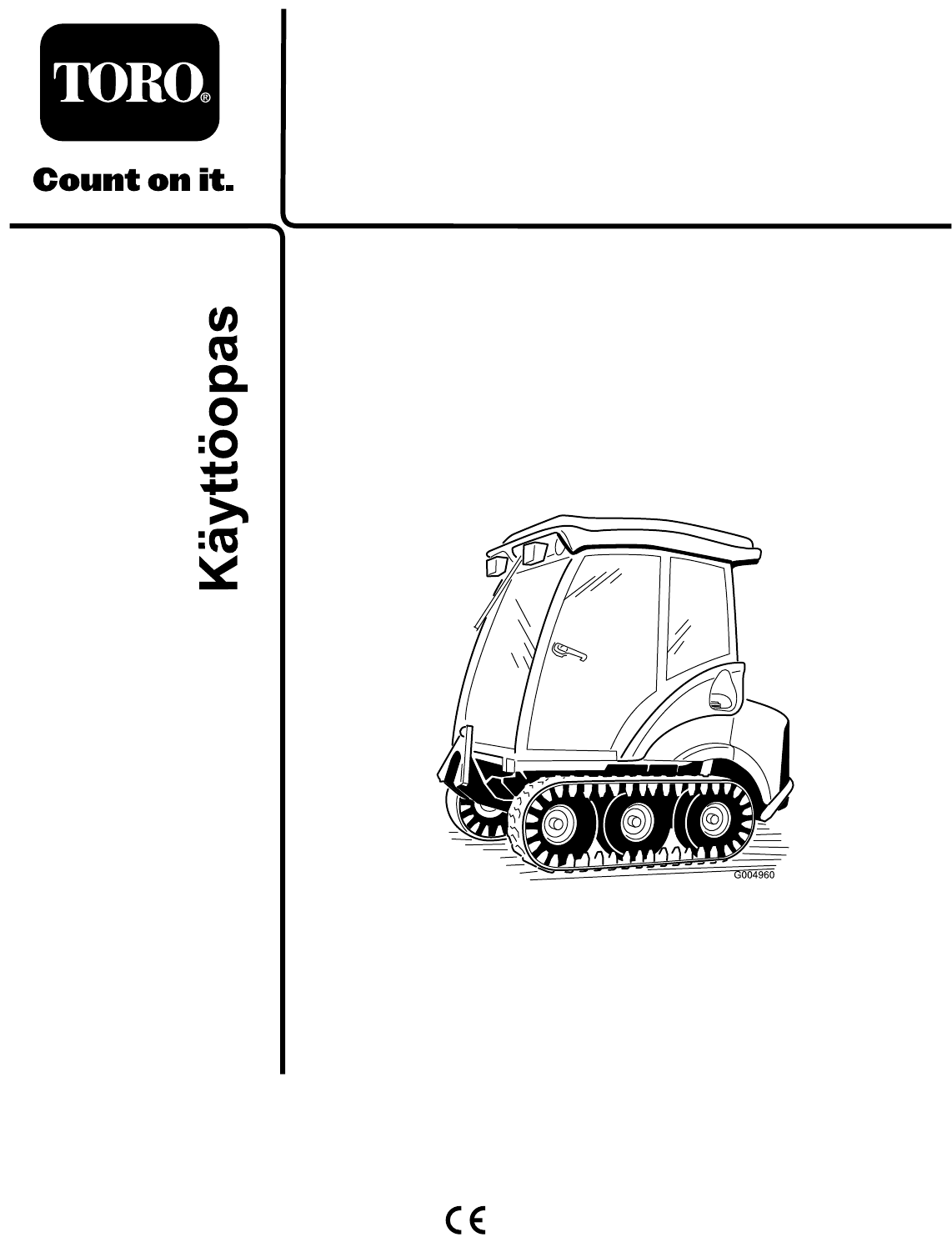

Form No. 3395-740 Rev A Polar Trac -ohjaamo Groundsmaster® 7200 -sarja Mallinro: 30474—Sarjanro: 315000001 tai suurempi Mallinro: 30675—Sarjanro: 315000001 tai suurempi Rekisteröi tuotteesi osoitteessa www.Toro.com.
VAARA KALIFORNIA Lakiesityksen 65 mukainen varoitus Tämä tuote sisältää kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä epämuodostumia tai lisääntymiseen liittyvää haittaa. Tämä tuote on asiaankuuluvien eurooppalaisten direktiivien mukainen. Lisätietoja on tämän julkaisun lopussa olevassa liittämisvakuutuksessa. Kuva 1 1.
Sisältö Turvaohjeet Turvaohjeet ................................................................... 3 Turvalliset käyttötavat .............................................. 3 Turva- ja ohjetarrat ................................................. 5 Käyttöönotto ................................................................ 8 1 Lämpösuojusten asennus ......................................10 2 Moottorin jäähdytysjärjestelmän valmistelu..............
• Vaihda vialliset äänenvaimentimet. • Tarkasta aina ennen käyttöä silmämääräisesti, että lisälaitteet eivät ole kuluneet tai vaurioituneet. Vaihda kuluneet tai vaurioituneet osat. • Polttoaineiden turvallinen käsittely • Vältä loukkaantumiset ja omaisuusvahingot käsittelemällä • • • • • • • • • • • polttoainetta erittäin varovasti. Polttoaine on erittäin tulenarkaa, ja höyryt ovat räjähdysherkkiä. Sammuta savukkeet, sikarit, piiput ja muut sytytyslähteet. Käytä vain hyväksyttyä polttoaineastiaa.
• • • • • • • • • Konetta, jonka säiliössä on polttoainetta, ei saa säilyttää – älä käynnistä tai pysähdy äkillisesti ajaessasi rinteessä – pidä koneen nopeus alhaisena rinteillä ja jyrkissä käännöksissä – varo töyssyjä, kuoppia ja muita piileviä vaaroja. Laitetta ei saa käyttää pudotusten, ojien, jyrkkien penkkojen tai veden lähettyvillä. Telaketjujen lipeäminen reunojen yli saattaa kaataa koneen, mistä voi olla seurauksena vakava loukkaantuminen, hukkumisvaara tai kuolema.
130-0457 1. Vasen 2. Oikea 130-0458 1. Lisätietoja sulakkeista on käyttöoppaassa. 5. Ajovalot, 25 A 2. Sähkökäyttöinen lisävaruste, 15 A 6. Lauhduttimen puhallin ja ilmastointilaitteen kytkin, 30 A 7. Puhallin, 15 A 8. Työvalo, 15 A 3. Kattovalo, 15 A 4. Tuulilasinpyyhkimen neste, 15 A 130-5361 1. Vaara: Lue käyttöopas. Käytä konetta vain kuljettajan istuimelta käsin. Käytä turvavyötä. Käytä kuulonsuojaimia. 130-0611 1. Vaara: 1) Irrota sokka; 2) Avaa luukut ylöspäin; 3) Poistu ohjaamosta.
121-8378 1. Puhallin – pois 5. Ulkoilma 2. Puhallin – täydellä teholla 6. Sisäilma 3. Kylmä ilma 7. Ilmastointilaite – pois 4. Kuuma ilma 8. Ilmastointilaite – käytössä 125-9659 1. Ajovalo, käytössä 5. Varoitusvilkku, käytössä 2. Ajovalo, pois 6. Varoitusvilkku, pois 3. Ohjaamon valo, käytössä 7. Vasen suuntavilkku 4. Ohjaamon valo, pois 8.
Käyttöönotto Irralliset osat Tarkista alla olevasta taulukosta, että kaikki osat on toimitettu.
Kuvaus Ohjeet 9 10 11 12 13 Määrä Käyttökohde Letkun suojus Nippuside Talvirungon kokoonpano Pyörä- ja rengaskokoonpano Pyöränmutteri Pidikelevy Telaketjut 2 4 1 6 20 2 2 Talvirungon kokoonpanon asennus Mitään osia ei tarvita – Ohjaamon asennustukien asennus Tiivistenauha 2 Paneelien asennus Takavaahtopala (toimitetaan mallin 30474 ohjaamon mukana) Oikeanpuoleinen takavaahtopala (toimitetaan mallin 30474 ohjaamon mukana) Vasemmanpuoleinen takavaahtopala (toimitetaan mallin 30474 ohjaamon muk
Kuvaus Ohjeet 15 Määrä Käyttöopas Osaluettelo Valmistajan tarkistuslomake Laatutodistus Tunkkiputki Tunkkiputken pultit Silmukka Välikappale Laippamutteri (1/4 tuumaa) 1 1 1 1 1 2 1 1 1 Käyttökohde Tutustu käyttöoppaisiin ennen koneen käyttöä ja käytä tunkkiputkea kesä- ja talvivaihtojen yhteydessä. Huomaa: Kaikki ohjaamon asennusta tai käyttöä koskevat maininnat koskevat ainoastaan ohjaamomallia 30474.
2 7. Irrota istuimen alaosassa oleva istuinkytkimen johdinsarja (Kuva 5). 1 Huomaa: Kiinnitä istuinkytkimen johdinsarjan liitin istuimen pohjaan nippusiteen ja kahden lämpösuojukseen tehdyn viillon avulla. 1 g028355 Kuva 6 1. Lämpösuojus 2. Istuin g028354 10. Vie istuimen johdinsarja lämpösuojuksen viillon läpi. Kuva 5 11. Asenna kumiset läpivientisuojukset takarungon tukipalkissa oleviin kolmeen reikään kuvan mukaisesti (Kuva 7). 1. Istuinkytkimen johdinsarjan liitin 8.
3 2 Moottorin jäähdytysjärjestelmän valmistelu Vaiheeseen tarvittavat osat: 1 Ohjaamokokoonpano (toimitetaan mallin 30474 ohjaamon mukana) 2 Nippaliitin 2 Pikaliitin 4 Letkukiristin 2 1 g028356 Kuva 9 1 T-liitin 2 Letkunkiristin – iso 2 Letkunkiristin – pieni 1 Letkun sovitinliitin 1 Liitinkappaleen kannatin 2 Itsekierteittävä ruuvi (5/16 tuumaa) 1 Pölytulppa 1 Pölysuoja 1 Kaksoiskosketuskytkin 1. Liitinkappaleen kannatin 3. Itsekierteittävä ruuvi 2.
3 1 Kuva 12 Kubota-moottori 1. Jäähdyttimen letku 3. Paluuletku 2. T-liitin 4 2 3 g028357 Kuva 10 1. Pikaliitin 3. Nippaliitin 2. Pölytulppa 4. Pölysuoja 1 8. Aseta sopiva tyhjennysastia jäähdyttimen alle ja tyhjennä jäähdytin. 2 9. Katkaise jäähdyttimen alempi letku kahteen osaan valkean viivan kohdalta kuvan mukaisesti (Kuva 11). 1 Huomaa: Kubota-laitteissa letku on laitteen oikealla puolella. Yanmar-laitteissa se sijaitsee vasemmalla puolella. g028095 Kuva 13 Yanmar-moottori 1.
3 Paineputkien liittäminen (Kubota-moottorilla varustetut koneet) Mitään osia ei tarvita Ohjeet 1. Vie letku jäähdyttimen takaa virtaussäiliön yli, jäähdyttimen oikeaa puolta pitkin, jäähdyttimen yläosan kautta vasemmalle puolelle ja ilmanpuhdistimen ali kuvan mukaisesti (Kuva 14). Kuva 15 1. Lämpökytkin 3. Asenna letkun sovitinliitin moottorin termostaattikoteloon (Kuva 16). Huomaa: Levitä kierretiivistettä kaikkien kytkimien ja sovittimien urospuolisiin letkunkierteisiin ennen asennusta. Kuva 14 1.
Huomaa: Älä anna letkujen koskettaa kuumia, pyöriviä tai teräviä osia. Kiinnitä liitinletkut yhteen nippusiteellä kuvan mukaisesti (Kuva 16). 4 5. Irrota johto ja poista kytkin moottorin termostaattikotelon oikealta puolelta (Kuva 17). Paineputkien liittäminen Yanmar-moottorilla varustetuissa koneissa Vaiheeseen tarvittavat osat: 1 Letkun sovitinliitin 1 Letkunkiristin Ohjeet 1. Vie letku moottorin ympäri (Kuva 19). 1 Kuva 17 1. Moottorin termostaattikotelo 2. Kytkin 6.
1 5 Sähköjärjestelmän valmistelu Vaiheeseen tarvittavat osat: 1 Ohjaamon johdinsarja 1 Virtajohdinsarja 2 Nippuside 4 Nippuside g028374 Kuva 20 Ohjeet 1. Lämpökytkin Vie ja kiinnitä ohjaamon johdinsarja ja virtajohdinsarja seuraavasti: 3. Asenna letkun sovitinliitin moottorin termostaattikoteloon (Kuva 21). 1. Vie ison johdinsarjaliittimen johdot takarungon tukipalkin oikeanpuoleisen läpivientisuojuksen läpi.
3 C. Kytke toinen johdinsarjan liitin lisätehoyksikön liitäntään. 8. Vie johdinsarjan toinen pää takarungon tukipalkin alta koneen vasenta puolta kohti samalla kun asetat johdinsarjan kiinnikkeet takarungon tukipalkin alapuolen reikiin (Kuva 24). 4 2 1 5 Huomaa: Älä päästä johtoja kosketuksiin kuumien, pyörivien tai terävien osien kanssa. Kiinnitä johdot nippusiteillä. 1 6 7 g028429 Kuva 23 1. Johdinsarjan kiinnikkeet 5. Johdinsarja 2. Liitin 6. Pitkä ohjaamojohto (oranssi) 3. Liitin 7.
13. Kiinnitä johdot kaapeleihin nippusiteillä. 1 5 6 Pesuainepullon asennus 4 Vaiheeseen tarvittavat osat: 1 Pesuainepullo 5 Mutteri 2 Pultti 3 Lukkopultti 1 Kannatin g028230 2 3 Kuva 28 Yanmar-mallit Ohjeet Kubota-moottorilla varustettu kone: Kiinnitä pesuainepullo kannattimeen ja asenna kannatin koneen runkoon asennussarjan muttereilla ja pulteilla (Kuva 27). 1. Pesuainepullo 4. Kannatin 2. Mutteri 5. Lukkopultti 3.
8 Leikkuupöydän irrotus Vaiheeseen tarvittavat osat: Kuva 29 1. Takapuskurin putki 2. Tunkki 2. Asenna liukulevy (Kuva 30) runkoon moottorin alle seuraavasti: A. Kiinnitä liukulevyn etuosa asennuslevyyn kahdella laippakantapultilla (3/8 × 1-3/4 tuumaa) ja kahdella laippamutterilla (3/8 tuumaa) (Kuva 30). B. Kiinnitä liukulevyn takaosa rungon poikittaispalkkiin kahdella pultilla (3/8 × 1 tuumaa) ja kahdella laippamutterilla (3/8 tuumaa) (Kuva 30). Asenna takapultit päältä.
liitoskannattimeen (oikea tai vasen) ruuvilla (3/8 × 2–1/4 tuumaa) ja laippamutterilla (3/8 tuumaa) (Kuva 33). 2. Ajoyksiköissä, joiden sarjanumero on pienempi kuin 312999999, asenna pystysuuntainen putkitukikokoonpano leikkuupöydän rungon jokaiseen takakulmaan liitintapilla ja 1/4 tuuman itsekierteittävällä ruuvilla (Kuva 32). 1 5. Irrota lattialevy istuinlevystä irrottamalla kaksi saranatappia, joilla levyt on kiinnitetty toisiinsa. 6.
Huomaa: Säilytä neljä pulttia asennusta varten ja loput pultit, aluslaatat ja mutterit kesävaihtoa varten. Huomaa: Tunkkia voidaan nostaa tai laskea, jotta pulttien irrottaminen on helpompaa. Kun pultit on irrotettu, laske tunkki kokonaan alas. Kuva 36 1. Leikkuupöydän nostosylinteri 3. Ruuvi 2. Pidätinrengas 4. Sylinterin tappi 1 10. Irrota ruuvi, jolla sylinterin etuosan saranatappi on kiinnitetty leikkurin runkoon (Kuva 36).
9 Talvirunkokoonpanon asennus Vaiheeseen tarvittavat osat: 2 Letkun suojus 4 Nippuside 1 Talvirungon kokoonpano 6 Pyörä- ja rengaskokoonpano 20 Pyöränmutteri 2 Pidikelevy 2 Telaketjut Kuva 41 1. Aluslaatta ja mutteri telin sarana-akselin tapissa (2) 3. Kallista talvirunkoa taaksepäin asettamalla puukappale etutelin pidäkkeen ja rungon väliin (Kuva 42). Ohjeet 1. Irrota kaksi ruuvia, joilla molemman puolen huoltosuojukset on kiinnitetty, ja poista suojukset (Kuva 40). Kuva 42 1.
Kuva 45 1. Vetoakseli 2. Runkoputki Kuva 43 1. Pumppu 8. Vie letkut seuraavasti: 2. Paineletkun liitin (käännettynä 45 astetta) • Vie paineletku nostosylinterin alta ja sylinterin asennuskannattimien välistä venttiiliin (Kuva 46). • Vie säiliön letku voimanulosoton vetoakselia pitkin 6. Irrota kaksi ruuvia, joilla lattialevyn suojus on kiinnitetty lattiaan, ja poista levy (Kuva 44). venttiiliin (Kuva 46).
4 2, 3 6 G016205 5 Kuva 49 1 1. Pidikelevy Kuva 47 1. Paineletku 4. Nippuside 2. Säiliön letku 3. Letkun suojus 5. Pultit 6. Telan tappi 14. Säädä tunkkia niin, että voit kiinnittää pultit (3/4 tuumaa) molemmille puolille (Kuva 50). Huomaa: Kiristä pultit momenttiin 359 N m. 11. Talvirungon ollessa takarunkoa vasten nosta tunkkia sen verran, että vetävät kesärenkaat voi poistaa (Kuva 48). Kuva 50 1. 3/4 tuuman pultit 2.
VAROITUS Ohjaimissa on paljon puristuskohtia. Puristuskohtiin osuminen saattaa aiheuttaa vakavan henkilövahingon. Kun siirrät telaketjua, tartu kumitelaan varovasti ulkoreunoista teräsohjainten ulkopuolelta. 1 23. Säädä tunkki sopivalle korkeudelle eturenkaan asennusta varten. 2 24. Nosta avustajan kanssa telaketjun etuosa riittävän korkealle ja asenna varovasti eturenkaat (Kuva 53). G009488 Kuva 51 1. Paineletku 2. Säiliön letku 16.
27. Asenna koneen sivuilla olevat huoltosuojukset aiemmin irrotetuilla ruuveilla (Kuva 55). 1 4 2 3 5 G004634 Kuva 56 1. Kaatumissuojausjärjestelmä 4. Pultti ja mutteri 2. Tappi 5. Kaatumissuojausjärjestelmän pylväs 3. Sokka Kuva 55 11 1. Huoltosuojukset Paneelien asennus 10 Vaiheeseen tarvittavat osat: 2 Kesäkäyttöisen kaatumissuojausjärjestelmän poisto Tiivistenauha Ohjeet 1. Asenna leveä tiivistenauha takapaneelin molemmille puolille. 2.
4. Asenna lattialevyn suojus (Kuva 58). 12 Vaahtotiivisteiden asennus ohjaamoon Vaiheeseen tarvittavat osat: Kuva 58 1.
Kuva 59 Ohjaamon takapää 1. Vasemmanpuoleinen keskivaahtopala 4. Oikeanpuoleinen takavaahtopala 2. Vasemmanpuoleinen takavaahtopala 5. Oikeanpuoleinen keskivaahtopala Kuva 60 1. Keskivaahtopala 4. Vasemmanpuoleinen sivuvaahtopala 2. Vasemmanpuoleinen säiliön vaahtopala 5. Oikeanpuoleinen sivuvaahtopala 3. Kanava 6. Oikeanpuoleinen säiliön vaahtopala 3. Takavaahtopala 4.
1 13 Ohjaamon asennus Vaiheeseen tarvittavat osat: 4 Kuminen ohjaamokiinnike (toimitetaan mallin 30474 ohjaamon mukana) 4 Pultti (1/2 × 3 tuumaa) (toimitetaan ohjaamomallin 30474 mukana) 4 Teräksinen aluslaatta (toimitetaan mallin 30474 ohjaamon mukana) 4 Kuminen aluslaatta (toimitetaan mallin 30474 ohjaamon mukana) 4 Mutteri (1/2 tuumaa) (toimitetaan mallin 30474 ohjaamon mukana) 2 Kulmamatto (toimitetaan mallin 30474 ohjaamon mukana) 1 Pistorasian suojus g027683 Kuva 63 Ulkonäkymä 1.
6. Asenna takaosan kumikiinnikkeet ja ohjaamon asennustuet löysästi ohjaamon takakiinnittimien molemmille puolille (Kuva 65). 1 2 1 2 3 4 5 3 4 g028096 Kuva 65 1. Ohjaamo 3. Koneen runko 2. Ohjaamokiinnike 4. Kumikiinnike 7. Kiinnitä ohjaamo koneeseen jokaisesta kiinnityskohdasta pultilla (1/2 × 3 tuumaa), teräksisellä aluslaatalla, kumisella aluslaatalla ja mutterilla (1/2 tuumaa) (Kuva 66). g027682 Kuva 66 1. Pultti 2. Kumilaatta 3. Keskimmäinen kiinnike 4. Teräksinen aluslaatta 5.
9. Tarkista hydrauli- ja jäähdytinnesteen määrä ja lisää tarvittaessa. 14 15 Viimeiset liitännät ja toimintatarkastus Käyttöoppaiden lukeminen Mitään osia ei tarvita Vaiheeseen tarvittavat osat: Ohjeet 1. Kiristä pultit ja mutterit, joilla ohjaamon asennustuet ovat kiinni kaatumissuojausjärjestelmän pylväässä. 2. Liitä ohjaamon paine- ja paluulämmitinletkut takarungon tukipalkissa oleviin pikaliittimiin (Kuva 68).
Laitteen yleiskatsaus Käyttö Huomaa: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin. Turvallisuus ennen kaikkea Lue kaikki turvallisuusohjeet ja perehdy merkintöihin. Nämä tiedot auttavat suojaamaan sinua ja sivullisia loukkaantumiselta. HENGENVAARA Käyttö märällä ruoholla, jäällä tai jyrkillä rinteillä saattaa aiheuttaa luisumista ja koneen hallinnan menetyksen.
Lisälaitteiden käyttö 3. Irrota kaksi pulttia, joilla lattialevyn suojus on kiinnitetty, ja irrota suojus (Kuva 72). Tutustu lisälaitteen mukana toimitettuun käyttöoppaaseen ennen käyttöä. Varmista ennen hydrauliikan pikaliittimien kytkemistä, että niissä ei ole epäpuhtauksia. Estä lähtöakselin ruostuminen öljyämällä se huolellisesti. Älä käytä voimanulosottoa lisälaitteen ollessa yläasennossa. Voimanulosottolinjasta kuuluu tällöin selvä ääni. Asenna lisälaite seuraavasti: 1.
12. Nosta tunkkia riittävän korkealle, jotta telaketjun voi liu’uttaa pois eturenkaasta. VAROITUS Ohjaimissa on paljon puristuskohtia. Puristuskohtiin osuminen saattaa aiheuttaa vakavan henkilövahingon. Kun siirrät telaketjua, tartu kumitelaan varovasti ulkoreunoista teräsohjainten ulkopuolelta. 13. Tee sama koneen toisella puolella. 14. Siirrä telaketjut irti koneesta. 15. Aseta toinen pukki koneen etuosan alle. 16. Aseta tyhjennysastia säädinventtiilin alle. Kuva 74 17.
Kuva 79 1. Vetävä kesärengas 28. Asenna keskirenkaat talvirunkoon. Kuva 77 1. Paineletku 29. Vie ohjaamon tunkkiputki ohjaamon lattian aukkoihin (Kuva 80). 2. Paluuletku Huomaa: Kiristä tunkkipultteja, kunnes kapenevat päät menevät lattialevyn reiän läpi ja koskettavat juuri ja juuri runkoa. 24. Liitä liittimet toisiinsa, jotta ne pysyvät puhtaina. 25. Asenna suojus ja pölysuojat koneeseen kiinnitettyjen pikaliittimien päihin.
Huomaa: Jos sokat ovat tiukalla, käännä sokkia samalla kun vedät. Kuva 81 Kuva 83 1. Ohjaamokiinnike 1. Pidikelevy 2. Kaatumissuojausjärjestelmän pylväs 3. Pultit ja mutterit 4. Kaatumissuojausjärjestelmän pylväs 36. Siirrä eturunko varovasti pois takarungosta ja varmista, että hydrauliletkut ja vetoakseli eivät jumiudu. Huomaa: Varmista, että ohjaamon takaosa ei ota kiinni istuimeen ja ohjauskahvoihin. Säädä tunkkia tarvittaessa, jotta saat tilaa istuimen ja ohjaamon takaosan väliin. 33.
1 Kuva 87 g028364 1. Vetoakseli 2. Vaihteisto Kuva 85 3. Pultti 4. Telan tappi 1. Kolme kiinnityspulttia (3/4 tuumaa), aluslaattaa ja mutteria (vasen puoli) 44. Vie ja liitä hydraulipaineletku ja säiliön letkut venttiiliin (Kuva 88). 39. Irrota nostosylinterin tapit ja vetävät takarenkaat (tarvittaessa), jotta pääset käsiksi oikealla puolella oleviin pultteihin. 1 Huomaa: Kiristä pultit momenttiin 360 N m. 40.
1 4 2 3 5 Kuva 89 1. Leikkuupöydän nostosylinteri 3. Ruuvi 2. Pidätinrengas 4. Sylinterin tappi ja ruuvi G004634 Kuva 91 1. Kaatumissuojausjärjestelmä 4. Pultti ja mutteri 2. Tappi 5. Kaatumissuojausjärjestelmän pylväs 3. Sokka 47. Irrota pultit ja mutterit, joilla ohjaamon asennustuet ovat kiinni kaatumissuojausjärjestelmän pylväissä (Kuva 90). 50. Käynnistä kone, nosta ja laske leikkuupöytä. Huomaa: Tarkista, esiintyykö vuotoja, ja varmista, että letkut eivät hankaudu runkoa vasten.
1 4. Asenna ohjaamon asennustuki löysästi kuhunkin kaatumissuojausjärjestelmän pylvääseen kahdella pultilla (1/2 × 3 tuumaa), kahdella mutterilla (1/2 tuumaa), kahdella pultilla (3/4 × 3–1/2 tuumaa) ja kahdella mutterilla (3/4 tuumaa) (Kuva 93). Huomaa: Varmista, että ylälevyn reikä osoittaa eteenpäin. Älä kiristä pultteja tässä vaiheessa. 2 3 4 G024844 Kuva 95 1. Leikkuupöydän runko 3. Liitintappi 2. Itsekierteittävä ruuvi 4. Pystysuuntainen putkitukikokoonpano 7.
9. Irrota pidätinrengas, jolla leikkuupöydän nostosylinterin takaosa on kiinnitetty saranatappiin (Kuva 97). Kuva 97 1. Leikkuupöydän nostosylinteri 3. Ruuvi 2. Pidätinrengas 4. Sylinterin tappi Kuva 99 1. Vetoakseli 2. Vaihteisto 10. Irrota ruuvi, jolla sylinterin etuosan saranatappi on kiinnitetty leikkurin runkoon (Kuva 97). 3. Putkisokka 4. Haarukkapää 15. Liu’uta vetoakseli irti vaihteiston akselilta. 16. Irrota säiliön letku säädinventtiilistä (Kuva 100). 11.
Huomaa: Säilytä neljä pulttia asennusta varten ja loput kesävaihtoa varten. Huomaa: Tunkkia voidaan nostaa tai laskea, jotta pultit on helpompi irrottaa. Kun pultit on irrotettu, laske tunkki kokonaan alas. 1 Kuva 103 1. Pumppu 2. Paineletkun liitin (käännettynä 45 astetta) 26. Irrota kaksi ruuvia, joilla talvirungon lattialevyn suojus on kiinnitetty lattiaan, ja poista levy (Kuva 104). g028364 Kuva 101 1. Kolme kiinnityspulttia (3/4 tuumaa), aluslaattaa ja mutteria (vasen puoli) Kuva 104 1.
Kuva 105 1. Vetoakseli 2. Runkoputki G016166 Huomaa: Jos ohjaamon takaosa ei ole niin korkealla, että ohjauskahvoille jää tilaa, nosta ohjaamon takaosaa kiristämällä tasaisesti ohjaamon tunkkiputken molemmissa päissä olevia tunkkipultteja (Kuva 106). Kuva 107 1. Säiliön letku 2. Paineletku 29. Kytke vetoakseli talvirungon vaihteiston akseliin ja kiristä pultit (5/16 tuumaa) momenttiin 20–25 N·m. 30. Asenna putkisokka (Kuva 108). 4 2, 3 Kuva 106 1. Tunkkipultit 6 G016205 28.
Kuva 111 Kuva 109 1. 3/4 tuuman pultit 1. Vetävä kesärengas 32. 2. Pidikelevy Huomaa: Takarenkaat on irrotettava takapulttien (3/4 tuumaa) kiristämistä varten. Rungon pulttien kiristyksen jälkeen asenna takarenkaat ja kiristä pyöränmutterit momenttiin 88–115 N·m. Asenna talvirenkaat kahdella pyöränmutterilla molemmilta puolilta. 33. Säädä tunkkia niin, että rungossa olevat 2,5 cm:n reiät ovat kohdakkain, ja kiinnitä pidikelevy molemmille puolille (Kuva 110). 35.
Kuva 115 Kuva 113 1. Tunkkipultit 1. Ohjaamokiinnike 2. Ohjaamon tunkkiputki 2. Kaatumissuojausjärjestelmän pylväs 3. Pultit ja mutterit 4. Kaatumissuojausjärjestelmän pylväs 37. Kiinnitä ohjaamo koneeseen jokaisesta takaosan asennuskohdasta pultilla (1/2 × 3 tuumaa), teräksisellä aluslaatalla (1/2 × 2–1/2 tuumaa), kumisella aluslaatalla (1/2 × 2–1/2 tuumaa) ja mutterilla (1/2 tuumaa) (Kuva 114). 39. Löysää tunkkipultteja ja poista ohjaamon tunkkiputki ohjaamon lattian aukoista (Kuva 116).
1 2 Kuva 119 G009488 1. Eturengas Kuva 117 1. Paineletku 2. Säiliön letku 46. Nosta telaketjut varovasti takapyörän ja etunapojen päälle. Telaketjun pyörimissuunta on merkitty telaketjuun. Kumitelan V-kuvion on osoitettava eteenpäin. 41. Nosta koneen takaosaa, kunnes kaksi pukkia voidaan sijoittaa takaputken alle niin, että takarenkaiden etäisyys maasta on 2,5–7,5 cm. VAROITUS 42. Laske tunkkia niin, että takarunko nojaa pukkeihin. Siirrä tunkki etunostovarren saranaputken keskikohdan alle.
Kuva 121 50. Laske tunkkia, kunnes etupyörät tukevat runkoa. 51. Asenna litteät aluslaatat (1/2 tuumaa) ja lukkomutterit telin sarana-akselin tappiin (Kuva 121) ja kiristä momenttiin 102 N·m. Kuva 123 1. Lattialevyn suojus Huomaa: Tunkki on ehkä siirrettävä takapuskurin kohdalle, jotta koneen takaosa voidaan nostaa riittävän korkealle litteän aluslaatan ja lukkomutterin asentamiseksi. 2. Kiinnitysruuvit 54. Liitä ohjaamon paine- ja paluuletkut takarungon tukipalkissa oleviin pikaliittimiin (Kuva 124).
Kunnossapito Kunnossapitotaulukko Huoltoväli 10 ensimmäisen käyttötunnin jälkeen Huoltotoimenpide • Kiristä rungon kiinnityspultit. • Kiristä pyöränmutterit. 50 käyttötunnin välein • Voitele rasvanipat. • Tarkista rengaspaineet. 200 käyttötunnin välein • Kiristä pyöränmutterit. VAROITUS Jos jätät avaimen virtalukkoon, joku voi vahingossa käynnistää moottorin ja vahingoittaa vakavasti sinua tai sivullisia. Irrota avain virtalukosta ennen huollon aloitusta.
Sähköjärjestelmän huolto Tärkeää: Työskennellessäsi sähköjärjestelmän parissa irrota aina akun kaapelit (miinuskaapeli (-) ensin) estääksesi oikosulkua vahingoittamasta johtoja. Sulakkeiden tarkastus Lisätietoja sulakkeista on ohjaamon mukana toimitetussa käyttöoppaassa. Jos laitteen sähköjärjestelmässä on vikoja, tarkasta sulakkeet. Irrota sulakkeet yksi kerrallaan ja tarkista, ovatko ne palaneet. Jos sulakkeita on vaihdettava, uuden sulakkeen tyypin ja ampeeriluvun on oltava sama kuin vanhan sulakkeen.
Vetojärjestelmän huolto 3. Löysää ja irrota lukkomutteri ja litteä aluslaatta telin sarana-akselin hitsatusta rakenteesta (Kuva 129). Rengaspaineen tarkistus Huoltoväli: 50 käyttötunnin välein Tarkista rengaspaineet 50 tunnin välein (Kuva 127). Pyörien oikea rengaspaine on 240 kPa. Epätasainen rengaspaine saattaa heikentää pitoa. Jos pito on heikentynyt, telaketjujen kireyttä voidaan lisätä nostamalla rengaspaineeksi 3,44 bar.
Varastointi Koneen varastointi 1. Puhdista laite ja ohjaamo huolellisesti. Kiinnitä erityistä huomiota seuraaviin kohtiin: • Voimanulosoton akselikokoonpano • Kaikki rasvanipat ja nivelet • Öljyä voimanulosoton akselin ura, jotta se ei ruostu. 2. Tarkista ja säädä rengaspaineet. Katso kohta Rengaspaineen tarkistus (sivu 49). 3. Tarkista, etteivät kiinnikkeet ole löysällä, ja kiristä tarvittaessa. Kiristä talvirungon ajoyksikköön kiinnittävät viisi pulttia momenttiin 359 N·m. 4.
