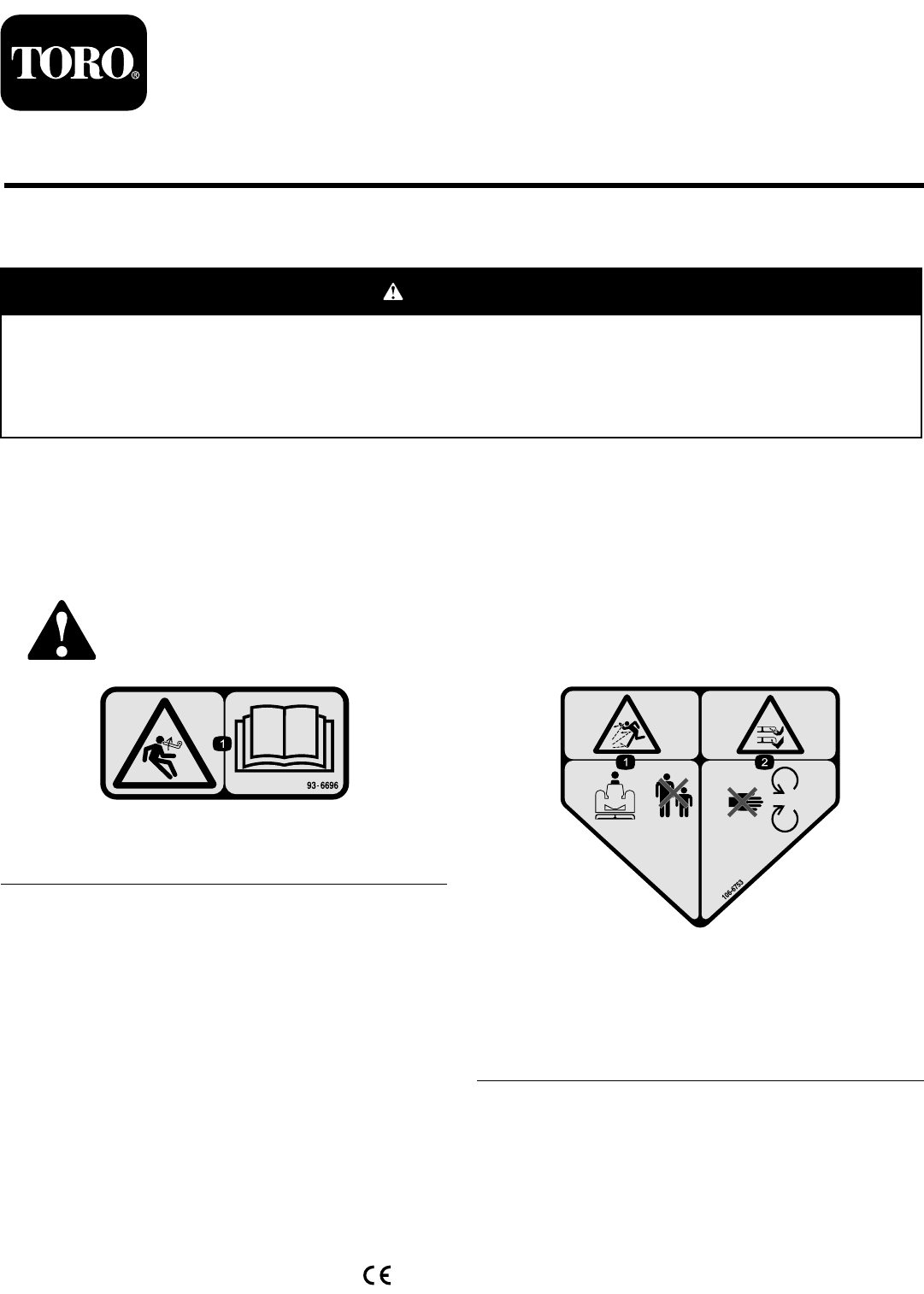

Form No. 3429-506 Rev A 62 tommers blæsersæt Plæneklippere med sideudkast i Groundsmaster® 200-/3280-D-/3320-serien Modelnr. 30506—Serienr. 403000001 og derover Betjeningsvejledning Dette produkt overholder alle relevante EU-direktiver. Få yderligere oplysninger i inkorporeringserklæringen bagest i denne udgivelse. ADVARSEL CALIFORNIEN Advarsel i henhold til erklæring nr.
decal93-7301 93–7301 1. Advarsel – læs betjeningsvejledningen. 2. Fare for udslyngning af genstande – hold afstand til bevægelige dele. Hold alle afskærmninger og sikkerhedsanordninger på plads. decal107-2926 107-2926 1. Risiko for skæring/amputering af hænder, rotor – hold afstand til bevægelige dele. 2. Fare for udslyngede genstande – hold omkringstående på afstand.
Opsætning Løsdele Brug skemaet herunder til at kontrollere, at alle dele er blevet leveret. Beskrivelse Fremgangsmåde Antal Anvendelse 1 Kræver ingen dele – Fjern klippeenheden fra traktionsenheden. 2 Dobbelt remskive Remskivemøtrik Møtrik dæksel 1 1 1 Monter den nye spindelremskive. Skærekniv 3 Monter de nye knive. Aksebeslag 2 Afmonter og juster græsdeflektoren.
Beskrivelse Fremgangsmåde 11 12 13 14 15 16 Antal Anvendelse Pyntelistestøbning Skjolddæksel Remafskærmning Remskivens afskærmning 1 1 1 1 Modvægtsfjeder 1 Monter den nye modvægtsfjeder. Kræver ingen dele – Monter klippeenheden på traktionsenheden. Mærkat, fare 1 Monter den nye mærkat. Sliskeenhed 1 Monter blæserhusets sliske. Monter det nye skjolddæksel. Monter de nye sikkerhedsafskærmninger.
2 Montering af den nye spindelremskive g012557 Figur 2 2. Højre styrehjulsarm 1. Løftearmens beslag Dele, der skal bruges til dette trin: 4. Start motoren, og hæv traktionsenhedens løftearme. 5. Sluk motoren, og skub klippeenheden væk fra traktionsenheden ved at adskille han- og hundelen af kraftudtagsakslen (Figur 3). 1 Dobbelt remskive 1 Remskivemøtrik 1 Møtrik dæksel Fremgangsmåde 1. Hægt de låse af, der fastgør højre dæksel til klippeenhedens overdel. Afmonter dækslet fra klippeenheden.
om remskiven og styreremskiven. Monter spindelenheden med seks bræddebolte og flangemøtrikker. 3 Montering af de nye knive Dele, der skal bruges til dette trin: 3 Skærekniv Fremgangsmåde 1. g012535 Figur 5 1. Bræddebolte 2. Dobbelt spindelremskive Tag fat i enden af skærekniven med en tyk foret handske. Fjern skæreknivsbolten, antiskalperingsskålen og skærekniven fra spindelakslen (Figur 6). 3. Remskivemøtrik 8.
4 Afmontering og justering af græsdeflektoren Dele, der skal bruges til dette trin: 2 Aksebeslag Fremgangsmåde g012537 1. Fjern de bolte, låsemøtrikkerne og fjedrene, som fastgør græsdeflektorerne til akselbeslagene (Figur 7). Afmonter deflektoren. 2. Afmonter de bræddebolte og flangemøtrikker, der fastgør drejebeslagene til huset (Figur 7). Afmonter drejebeslagene. Gem fastgørelsesanordningerne til senere brug. 3. Figur 8 1. Græsdeflektor 2.
tomme) og låsemøtrikker (Figur 9) og på styrehjulsarmen med en bolt (3/8-16 x 1 tomme). 9. Når løftearmens beslag monteres på styrehjulsarmene skal den anden side af blæserafstiveren monteres på løftearmens beslag og højre styrehjulsarm med den bolt og møtrik, du fjernede tidligere. g012557 Figur 10 1. Løftearmens beslag 2. Højre styrehjulsarm g012538 6 Figur 9 1. Fjederlås 4. Forstærkningsplade 2. Bageste monteringsbeslag 5. Blæserafstiver Montering af skjolddeflektorer 3.
g012539 g012541 Figur 11 Figur 13 1. Forreste deflektor 1. Bageste deflektor 2. Brug deflektoren som skabelon til at markere og bore tre huller på 11/32 tomme i diameter gennem skjoldets forreste og øverste del. 3. Fastgør de to forreste monteringstapper på deflektoren til skjoldet med bolte (5/16-18 x 5/8 tomme) og låsemøtrikker (5/16-18 tomme). 4. Fastgør forreste højre hjørne af forreste monteringsbeslag og deflektorens øverste tap til skjoldet med en bolt (5/16-18 x 1 tomme) og låsemøtrik.
7 Montering af det nye deflektorstop Dele, der skal bruges til dette trin: 1 Deflektorstop 2 Maskinskrue, 3/4 x 1/4 tomme 2 Låsemøtrik, 1/4 tomme g012543 Figur 15 1. Venstre hylde Fremgangsmåde 11. Ret højre hylde ind efter højre ende af den bageste hylde og kanten af skjoldet (Figur 12 og Figur 16). Brug venstre hylde som skabelon til at finde, markere og bore tre huller på 9/32 tomme i diameter i skjoldet. 1.
8 Montering af styreremskiveenheden Dele, der skal bruges til dette trin: g012547 Figur 19 1 Styrearm 1 Drejeskrue 1 Bøsning 2 Spændeskive 1 Låsemøtrik, 3/8 tomme 1 Fjeder 1 Gevindskåren stang 2 Flangemøtrik, 5/16 tomme 1 Fjederbeslag 2 Maskinskrue 1/4 x 1 tomme 2 Låsemøtrik, 1/4 tomme 1. 5 tommer 4. 13/32 tomme i diameter (2) 2. 1-1/16 tommer (2) 5. 13/16 tomme i diameter 3. 1 tomme 3. Skru en flangemøtrik (5/16-18 tomme) ca. 5 cm på den gevindskårne stang (Figur 20).
Vigtigt: Tilspænd ikke flangemøtrikkerne 10 på den gevindskårne stang på dette tidspunkt. Juster fjederspændingen, når blæserenheden og remmen er blevet monteret. Monter kofangeren 9 Dele, der skal bruges til dette trin: Montering af blæseren 1 Kofanger 4 Maskinskrue 5/16 x 3 tommer 4 Låsemøtrik, 5/16 tomme Dele, der skal bruges til dette trin: 1 Fremgangsmåde Rem 1. Fremgangsmåde 1. Før remmen omkring den lille spindelremskive på skjoldet. 2.
dækselmonteringsbolten ind efter hullet i højre styrehjulsarm. Dækslet skal hvile på pyntelistestøbningen. Juster støbningen efter behov. 3. 12 g012551 Figur 23 Montering af de nye sikkerhedsafskærmninger 1. Støddæmper 3. Fastgør dækslet til højre styrehjulsarm med bolten. Brug begge monteringsplader på kofangeren som skabelon til at finde, markere og bore tre yderligere huller på 11/32 tomme i diameter gennem begge vægge på forreste og bageste styrearms beslag.
g012553 Figur 27 g029099 Figur 26 1. Remskivens afskærmning 3. Bolt 1. Låseclips 4. Fjeder 2. Gaffelbolt 5. Nederste beslag 3. Øverste beslag 2. Møtrik 4. Bemærk: Brug eksisterende bolte og møtrikker på maskinen ved at afmontere dem og bruge dem til at montere afskærmningen. Monter fjederenheden i holderbeslaget med en gaffelbolt og låseclips.
Montering af den nye mærkat Dele, der skal bruges til dette trin: 1 g012554 Mærkat, fare Figur 28 1. 61,2 cm 2. 70,5 cm Fremgangsmåde Monter faremærkaten (delnr. 66-1340 eller 93-7824 for CE) på skjoldets forkant, indeni højre styrehjulsarm. 16 2. Tegn linjer langs alle sliskens sider, og beskær vha. en sav. 3. Indstil skjoldet til den ønskede klippehøjdeindstilling. 4. Skub slisken over blæseråbningen og på monteringstapperne (Figur 29).
Betjening FORSIGTIG Hvis du rammer en genstand med opsamleren, kan det medføre beskadigelse af maskinen. Driftsegenskaber (Når den bruges med et tragtsæt på 255 eller 425 l) • Udvis forsigtighed for at undgå kollision mellem tragtbeholderen og eventuelle stationære genstande. FORSIGTIG Når græsopsamleren er afmonteret, blotlægges bevægelige komponenter. • Trim altid med venstre side af klippeenheden. Må ikke betjenes, uden at deflektoren er på plads.
Vedligeholdelse Brug af græsdeflektoren Nogle gange ønsker du måske at betjene klippeskjoldet uden blæseren. Da der allerede bør været installeret en ny drejetap på græsdeflektoren, kan du hurtigt montere deflektoren på blæserens monteringsbeslag. 1. Afmonter kofangeren fra skjoldet. 2. Skub hullerne i bundet af deflektorens drejebeslag på boltene i siden af skjoldbeslagene (Figur 30). • Kontrollér tilspændingen af rotoren på blæserens gearkasse hver 50 timer.
