FormNo.3370-738RevA

IlmajousitetunGrammer-istuimensarja

Groundsmaster

360-yleisajoyksikkötai7200-ajoyksikkö

Mallinro:30511

Asennusohjeet

Asennus

Vanhanistuimenirrotus

1.Pysäköikonetasaisellealustalle,laskeleikkuupöytä,

kytkeseisontajarrujasammutamoottori.Otaavain

poisvirtalukosta.

2.Irrotaakunmiinuskaapeliakusta.

3.Vapautajanostaistuin.Varmista,ettäistuimensalpa

onkiinnitetty.

4.Irrotaistuinkytkimenjohdinajoyksikön

johdinsarjasta(

Kuva1).

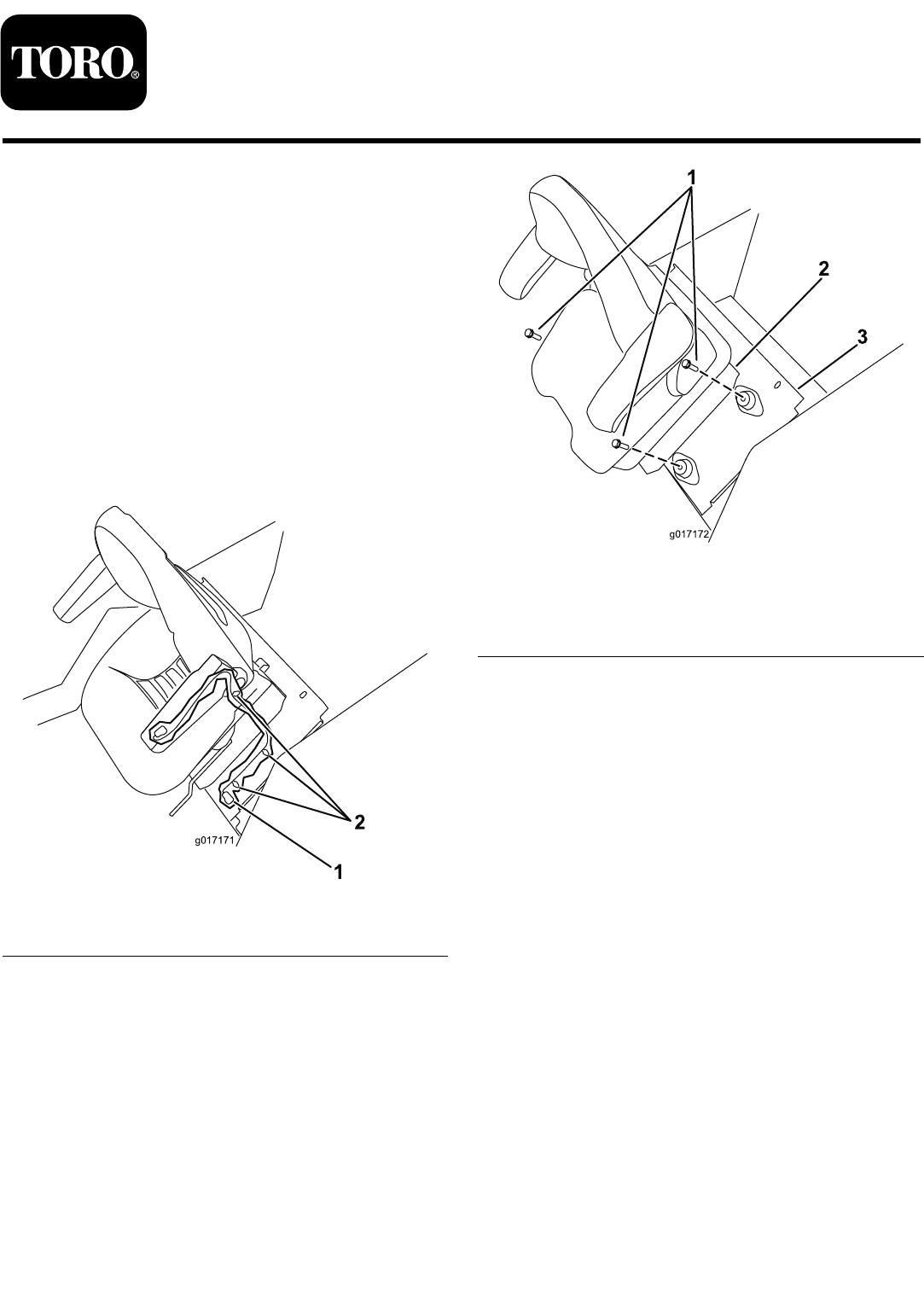

g017171

Kuva1

1.Istuinkytkimenjohdinliitin2.Johdinsarjankiinnikkeet

5.Irrotakaikkikiinnikkeetjanippusiteet,jotka

kiinnittävätistuimenjohdinsarjanistuimenalustaan

(

Kuva1).

6.Irrotakiinnikkeet,jotkakiinnittävätistuimenjalustan

istuimenasennuslevyihinjaalustaan.Nostaistuinja

istuimenjalustairtiajoyksiköstä(Kuva2).

g017172

Kuva2

1.Istuimenjalustan

kiinnikkeet

3.Istuimenalusta

2.Istuimenjalusta

7.Irrotakiinnikkeet,joillaistuinonkiinnitettyjalustaan

(

Kuva3).Irrotaistuin.

8111LyndaleAvenueSouth

Bloomington,MN55420

Rekisteröituotteesiosoitteessawww.Toro.com.Käännösalkuperäisestätekstistä(FI)

PainettuYhdysvalloissa.

Kaikkioikeudetpidätetään

Summary of content (8 pages)

PAGE 1
Form No. 3370-738 Rev A Ilmajousitetun Grammer-istuimen sarja Groundsmaster® 360 -yleisajoyksikkö tai 7200-ajoyksikkö Mallinro: 30511 Asennusohjeet 1 Asennus Vanhan istuimen irrotus 2 1. Pysäköi kone tasaiselle alustalle, laske leikkuupöytä, kytke seisontajarru ja sammuta moottori. Ota avain pois virtalukosta. 3 2. Irrota akun miinuskaapeli akusta. 3. Vapauta ja nosta istuin. Varmista, että istuimen salpa on kiinnitetty. 4. Irrota istuinkytkimen johdin ajoyksikön johdinsarjasta (Kuva 1).
PAGE 2
1 2 1 g017174 2 Kuva 4 1. Liukukiskon takaosa 2. Istuimen jalusta 2. Kiinnitä kunkin liukukiskon etuosa istuimen jalustaan pultilla ja laippamutterilla (Kuva 5). g017173 Kuva 3 1. Istuin 2. Istuimen jalusta Istuimen asennus Groundsmaster 360 -ajoyksikköön Huomaa: Siirrä istuimen liukukiskoja pitkittäissuunnassa, jotta kiinnikkeiden asennusreiät tulisivat esiin. 2 1. Kiinnitä kunkin liukukiskon takaosa istuimen jalustaan pultilla ja laippamutterilla (Kuva 4). 1 g017175 Kuva 5 1.
PAGE 3
5. Vie johdinsarja ylös istuimen jalustassa olevan reiän läpi ja aseta jäljellä oleva johdinsarjan kiinnike istuimen jalustan reikään (Kuva 6). 4 8. Vapauta istuimen salpa ja laske istuin. 9. Kytke akun miinuskaapeli akkuun. Istuimen asennus Groundsmaster 7200 -ajoyksikköön 3 Tärkeää: Groundsmaster 7200 -ajoyksikössä on oltava lisätehoyksikkö (mallinumero 30382) istuinsarjan käyttöä varten. Huomaa: Siirrä istuimen liukukiskoja pitkittäissuunnassa, jotta kiinnikkeiden asennusreiät tulisivat esiin. 1.
PAGE 4
1 2 3 4 g017213 Kuva 10 2 1. Kytketään istuimeen 3. Kytketään sulakerasiaan 2. Kytketään johdinsarjaan 4. Kytketään maadoitusliitäntään (rengasliitin) 4. Vapauta istuimen salpa ja laske istuin. 1 5. Kytke akun miinuskaapeli akkuun. g017175 Kuva 9 1. Liukukiskon etuosa 2. Istuimen alusta 3. Kytke uusi johdinsarja seuraavasti: • Kytke merkinnällä Seat varustettu johdinsarjan liitin istuimen johdinsarjan liittimeen (Kuva 10).
PAGE 5
Käyttö 1. Kun haluat säätää istuinta, vapauta istuimen lukitus nostamalla vipua (Kuva 11). Istuimen säätö 2. Siirrä istuin haluamallesi kohdalle ja lukitse se paikoilleen vapauttamalla vipu. 3. Varmista, että istuin on lukittunut paikoilleen yrittämällä liikuttaa sitä edestakaisin. Huomaa: Älä käytä lukitusvipua koneen käytön aikana. Ristiselän tuen säätö Ristiselän tuki lisää sekä kuljettajan istumismukavuutta että työtehoa.
PAGE 6
Selkänojan säätö Ajoasentoa voidaan parantaa säätämällä istuimen selkänojaa. Aseta selkänoja kohtaan, jossa ajoasento on mahdollisimman mukava. Vapauta selkänojan salpa vetämällä lukitusvipua ylös (Kuva 11). Kun vapautat selkänojan salvan, älä kuormita selkänojaa painautumalla sitä vasten. Istuin voidaan siirtää haluttuun asentoon painamalla istuimen etu- tai takaosaa. Lukitse selkänoja paikalleen vapauttamalla lukitusvipu. Huomaa: Lukituksen jälkeen selkänojan ei pitäisi voida siirtyä paikaltaan.
PAGE 7
Huomautuksia: 7
