g210265

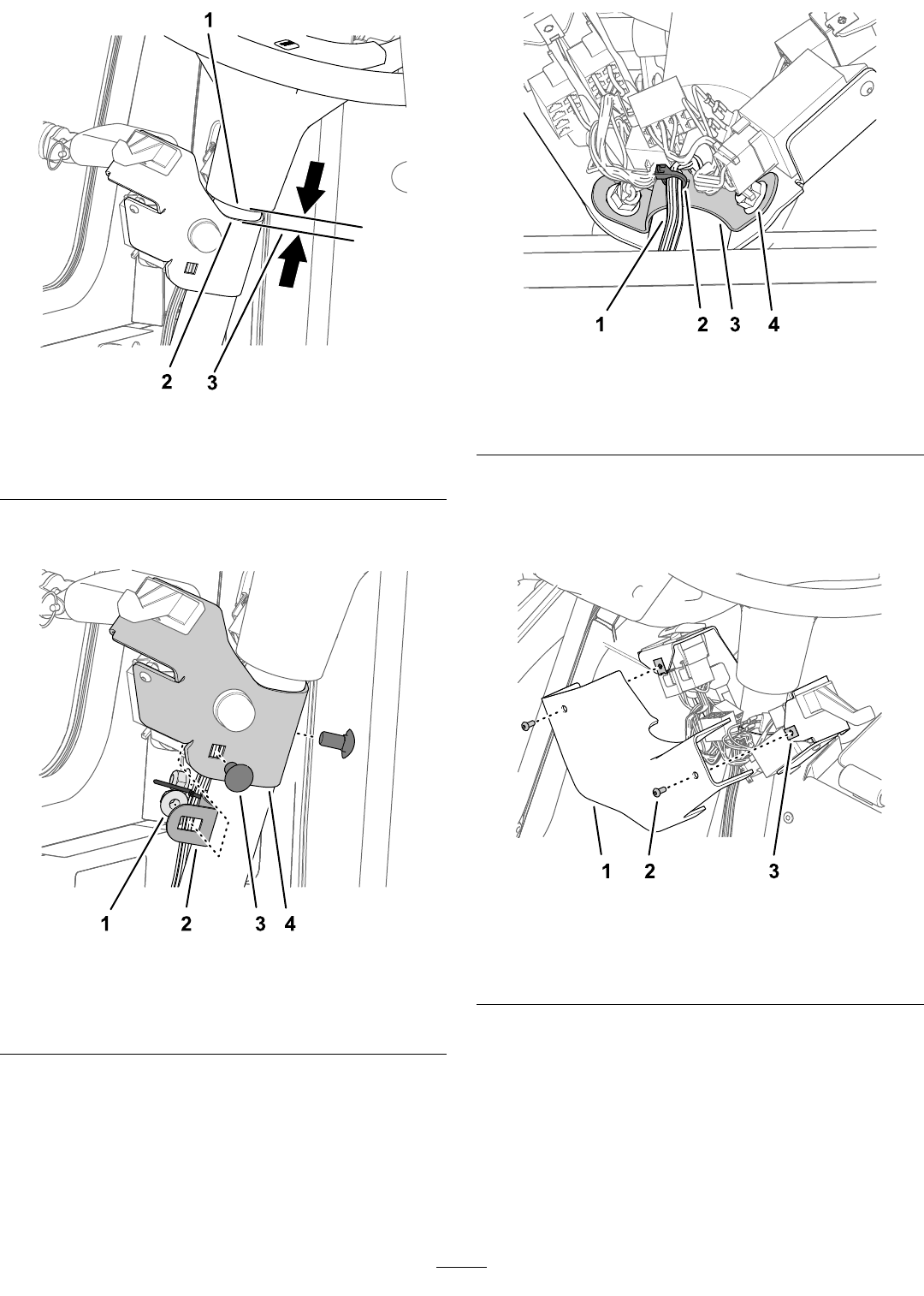

Figur13

1.Ratt(nedrekant)

3.Mellanrumpå13mm

2.Kolonnfäste(kant)

3.Riktainkolonnensmonteringsfästemellan

satsenskablageochstyrkolonnen(Figur14).

g210266

Figur14

1.Flänslåsmutter(⅜tum)

3.Vagnsskruv(⅜×¾tum)

2.Monteringsfästeför

kolonnen

4.Kolonnfäste

4.Monterakolonnensmonteringsfästeoch

kolonnfästetpåstyrkolonnen(Figur14)

medtvåvagnsskruvar(⅜×¾tum)ochtvå

änslåsmuttrar(⅜tum).

5.Fästsatsenskablagevidkolonnens

monteringsfästemedkabelbandet(Figur15)

somdumonteradeisteg1.

g205743

Figur15

1.Kablagesats

3.Monteringsfästeför

kolonnen

2.Kabelband

4.Flänslåsmutter(⅜tum)

6.Draåtdetvåänsmuttrarnatill37–45Nm.

7.Monterakåpanpåkolonnfästet(Figur16)med

tvåskruvarmedrunthuvud(nr10×½tum)och

draåtskruvarnaförhand.

g210267

Figur16

1.Kåpa

3.Klämmutter

2.Skruvmedrunthuvud

(nr10×½tum)
