Operator's Manual

2
Kaikki oikeudet pidätetään
Painettu Yhdysvalloissa
W 2004 – The Toro Company
8111 Lyndale Avenue South
Bloomington, MN 55420-1196
Sisältö
Sivu
Johdanto 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Turvaohjeet 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Turvalliset käyttötavat 3. . . . . . . . . . . . . . . . . . . . . .
Toro-leikkurin turvallisuus 4. . . . . . . . . . . . . . . . . . .
Turva- ja ohjetarrat 5. . . . . . . . . . . . . . . . . . . . . . . . .
Tekniset tiedot 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Yleiset tiedot 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lisävarusteet 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Käyttöönotto 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kääntöpyöräjärjestelmien asennus 9. . . . . . . . . . . . .
Suuntain (mallit 30722 ja 30722TE) 9. . . . . . . . . . .
Alustan suojuksen asennus
(mallit 30710 ja 30710TE) 10. . . . . . . . . . . . . . . . .
Pallonivelen asennus ja nostosylinterin kytkentä 11. . .
Voimanulosoton akselin asennus ajoyksikköön 11. . . .
Oikean työntövarren asennus leikkuuyksikköön 12. . . .
Vasemman työntövarren asennus
leikkuuyksikköön 12. . . . . . . . . . . . . . . . . . . . . . . .
Voimanulosoton akselin ja nostoketjujen asennus 13. . . .
Leikkuuyksikön rasvaus 14. . . . . . . . . . . . . . . . . . . . .
Takapainon asennus 14. . . . . . . . . . . . . . . . . . . . . . . .
Ennen käyttöä 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vaihteiston voiteluaineen tarkistus 14. . . . . . . . . . . . .
Käyttö 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leikkuukorkeuden säätö 14. . . . . . . . . . . . . . . . . . . .
Suuntaimen käyttö 15. . . . . . . . . . . . . . . . . . . . . . . . .
Kunnossapito 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kunnossapitotaulukko 16. . . . . . . . . . . . . . . . . . . . . .
Laakerien, holkkien ja vaihteiston rasvaus 16. . . . . .
Leikkuuyksikön irrotus ajoyksiköstä 17. . . . . . . . . . .
Leikkuuyksikön asennus ajoyksikköön 18. . . . . . . . .
Terän käyttöhihnojen vaihto 19. . . . . . . . . . . . . . . . . .
Kääntöpyörän varsien holkkien huolto 19. . . . . . . . .
Takakääntöpyörän laakerin huolto 20. . . . . . . . . . . . .
Etukääntöpyörän laakerin huolto 20. . . . . . . . . . . . . .
Terän irrotus 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Terän tarkastus ja teroitus 21. . . . . . . . . . . . . . . . . . . .
Terien epätasapainon tarkistus ja korjaus 22. . . . . . . .
Vianetsintä 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Toron yleinen kaupallisten tuotteiden takuu 24. . . . . . . .
Johdanto
Lue tämä käyttöopas huolellisesti, jotta opit käyttämään ja
huoltamaan laitetta asianmukaisesti. Tämän käyttöoppaan
tiedoilla sinä ja muut käyttäjät pystytte välttämään
tapaturmia ja laitevaurioita. Toro suunnittelee ja valmistaa
turvallisia tuotteita, mutta olet kuitenkin itse vastuussa
tuotteen asianmukaisesta ja turvallisesta käytöstä.
Aina kun tarvitset huoltoa, alkuperäisiä Toro-varaosia tai
lisätietoja, ota yhteys valtuutettuun huoltoliikkeeseen tai
Toron asiakaspalveluun. Ota tällöin tuotteesi malli- ja

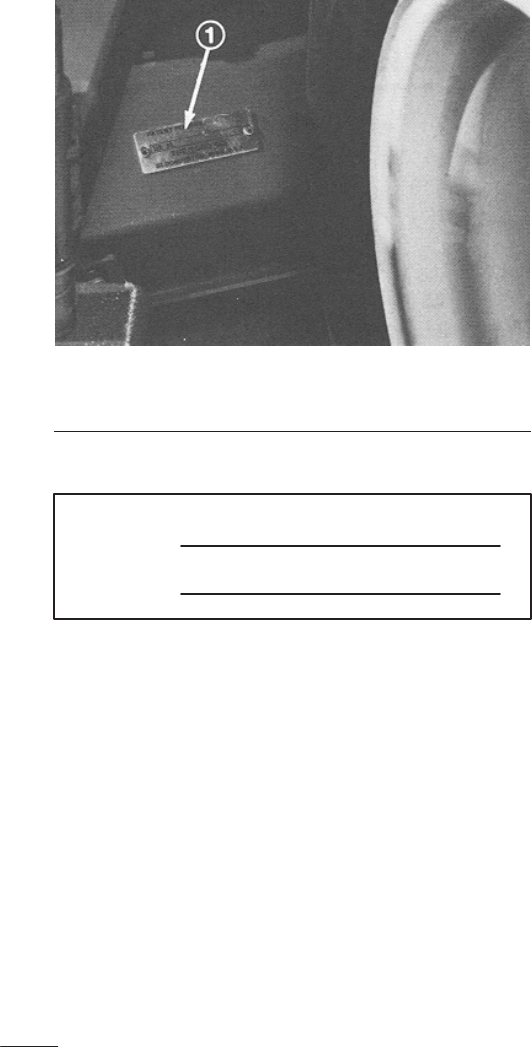

sarjanumerot valmiiksi esiin. Kuvassa 1 näkyy laitteen
malli- ja sarjanumeron sijainti (aivan vasemman
takakääntöpyörän edessä).
Kuva 1
1. Malli- ja sarjanumeron sijainti
Kirjoita tuotteen malli- ja sarjanumerot alla olevaan tilaan:
Mallinro:
Sarjanro:
Tässä käyttöoppaassa kerrotaan mahdollisista vaaroista ja
annetaan erityisiä turvaohjeita, joiden avulla sinä ja muut
käyttäjät voitte välttyä henkilövahingoilta ja jopa
hengenvaaralta. Sanoilla Hengenvaara, Vaara ja Varoitus
ilmaistaan uhkan astetta. Ole kuitenkin aina äärimmäisen
varovainen uhkan asteesta riippumatta.
Hengenvaara ilmaisee erittäin vakavaa uhkaa, josta on
seurauksena vakava tapaturma tai jopa kuolema, jos
suositellut varotoimenpiteet laiminlyödään.
Vaara ilmaisee uhkaa, josta saattaa olla seurauksena
vakava tapaturma tai jopa kuolema, jos suositellut
varotoimenpiteet laiminlyödään.
