3.Asennaleikkuukorkeuskannatinleikkuupöydän
runkoonjaasetajäljellejääneetvälilevyt
leikkuukorkeuskannattimenalle.
4.Kiinnitäkuusiopultti/välikappalejalaippamutteri.
Huomaa:Kuusiopulttijavälikappaleon
kiinnitettytoisiinsakierrelukitusaineella,jotta
välikappaleeipääseputoamaanleikkuupöydän
rungonsisään.
5.Tarkistakorkeuskello12:nasennossajasäädä
tarvittaessa.
6.Määritä,onkosäädettävävaintoista
leikkuukorkeudenkannatintavaimolempia
(oikeaajavasenta).
Huomaa:Joskello3:ntai9:nasennonpuolion
3,8±2,2mmkorkeammallakuinuusietukorkeus,
kyseistäpuoltaeitarvitsesäätää.Säädä
toinenpuolienintään2,2mm:npäähänoikein
säädetystäpuolesta.
7.Säädäoikeanja/taivasemmanpuolen
leikkuukorkeuskannattimettoistamalla
vaiheet1–3.
8.Kiristälukkopultitjalaippamutterit.
9.Tarkistaasentojenkello12,3ja9korkeudet
uudelleen.
Teränhuolto
Teränirrotus
Vaihdaterä,josseosuukiinteäänesineeseentai
josseonepätasapainossataitaipunut.Käytäaina
alkuperäisiäToro-vaihtoteriä,jottaturvallisuusja
suorituskykyovatoptimaaliset.Äläkäytämuiden
valmistajienvalmistamiavaihtoteriä,koskanevoivat
aiheuttaavaaratilanteita.
1.Nostaleikkuupöytäkorkeimpaanasentoon,
käännäavainvirtalukossaPYSÄYTYS-asentoon
jakytkeseisontajarru.Tueleikkuupöytä,etteise
pääsevahingossaputoamaan.
2.Tartuteränpäähänliinantaipaksunhansikkaan
avulla.Irrotateräpultti,nurmisuojakupujaterä
kara-akselista(Kuva85).

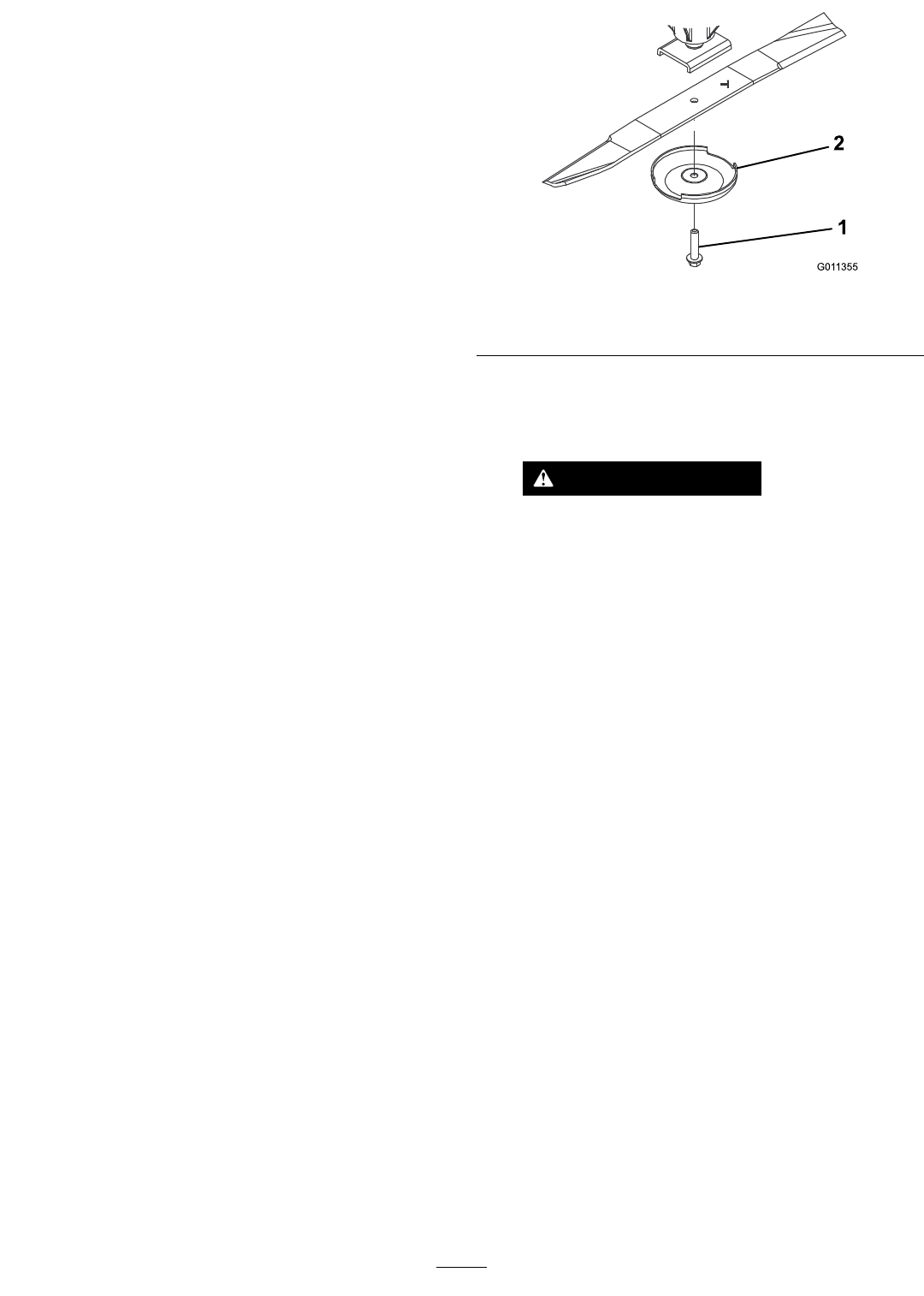

g011355
Kuva85
1.Teräpultti2.Nurmisuojakupu
3.Asennaterä,siipipuolikohtileikkuupöytää,sekä
nurmisuojakupujateräpultti(Kuva85).
4.Kiristäteräpulttimomenttiin115–149N·m.
HENGENVAARA
Kulunuttaivaurioitunutterävoi
rikkoutua,jaterästävoisinkoutuasiruja
käyttäjäätaiohikulkijaakohti,mikävoi
aiheuttaavakavanonnettomuudentai
jopakuoleman.
•Teräontarkistettavasäännöllisesti
kulumisenjavaurioidenvaralta.
•Älähitsaamurtunuttataihaljennutta
terää.
•Kulunuttaivaurioitunutteräonaina
vaihdettava.
Teräntarkastusjateroitus
1.Nostaleikkuupöytäkorkeimpaanasentoon,
käännäavainvirtalukossaPYSÄYTYS-asentoon
jakytkeseisontajarru.
2.Tueleikkuupöytä,etteisepääsevahingossa
putoamaan.
3.Tarkastateränleikkuusärmäthuolellisesti,
varsinkinkohdat,joissateräntasaisetjakäyrät
osatkohtaavat(Kuva86).Vaihdaterä,jossiinä
onkulumisenmerkkejä(Kuva86).Katsokohta
Teränirrotus(sivu66).
Huomaa:Tarkistateräennenkoneenkäyttöä,
koskahiekkajahankaavatmateriaalitvoivat
kuluttaametallia,jollateräntasaisetjakäyrät
osatliittyvättoisiinsa.
