Operator's Manual

Revisionedelrullo
anteriore
Ispezionateilrulloanteriorepervericarnel'eventuale
usura,vibrazioneeccessivaogrippaggio.Aggiustate
osostituiteilrullooisuoicomponentiqualorasiano
presentilesuddettecondizioni.
Smontaggiodelrulloanteriore
1.Rimuoveteilbullonedimontaggiodelrullo
(Figura88).
2.Inseriteilcacciachiodinell’estremità
dell’alloggiamentodelrullo,espingete
fuoriilcuscinettooppostopicchiettando
alternativamentesullatooppostodellapista
internadelcuscinetto.Ilbordodellapistainterna
dovrebbesporgeredi1,5mm.
g011356

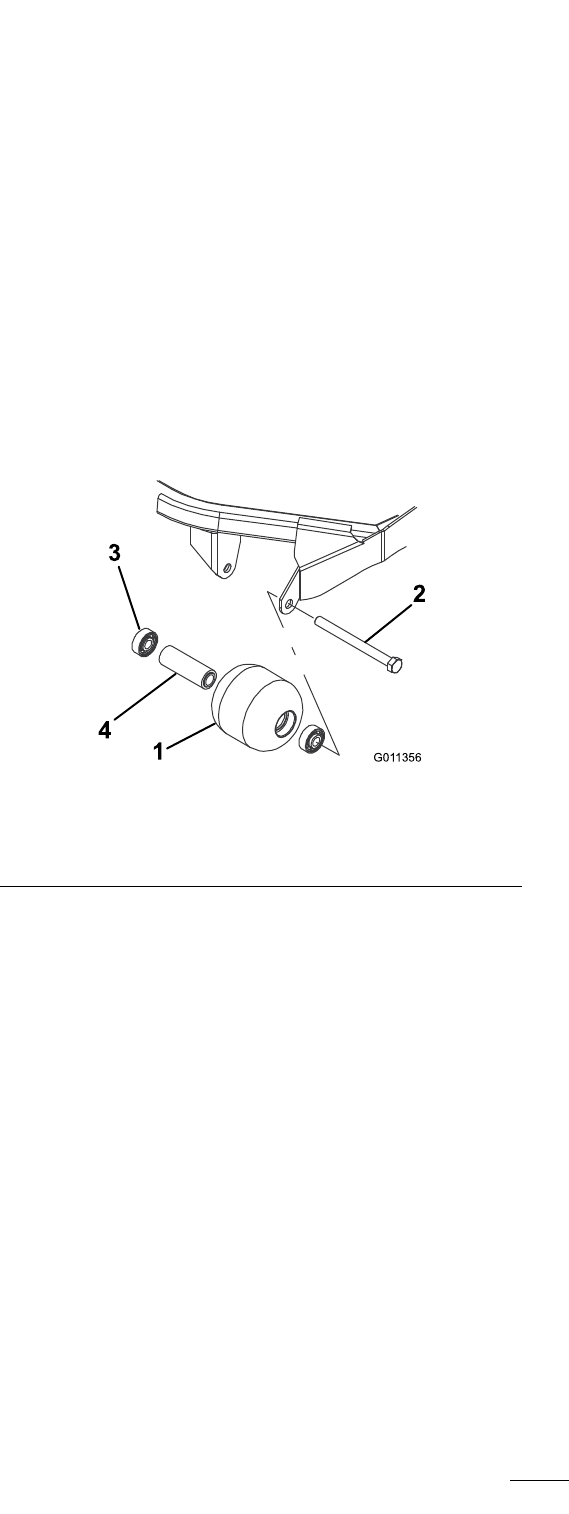

Figura88
1.Rulloanteriore
3.Cuscinetto
2.Bullonedissaggio
4.Distanzialedelcuscinetto
3.Spingetefuoriilsecondocuscinetto.
4.Vericatelapresenzadieventualidanni
sull'alloggiamento,suicuscinettiesul
distanzialedelcuscinettodelrullo(Figura88).
Sostituiteicomponentidanneggiatieprocedete
conilmontaggio.
Montaggiodelrulloanteriore
1.Montateilprimocuscinettopremendolo
nell'alloggiamentoall'internodelrullo(Figura
88).Premetesoltantosullapistaesternao,in
misurauguale,sullapistainternaedesterna.
2.Inseriteildistanziale(Figura88).
3.Spingeteilsecondocuscinettonell'alloggia-
mentoall'internodelrullo(Figura88),premendo
inmisuraugualesullapistainternaedesterna,
noaquandolaprimapistanontoccail
distanziale.
4.Montateilgruppodelrullosultelaiodelpiatto
ditaglio.
5.Vericatechelospaziotrailgruppodelrullo
elerelativestaffedimontaggiosultelaiodel
piattoditagliononsuperigli1,5mm.Selo
spaziosuperagli1,5mm,montateunnumerodi
rondellediametro⅝poll.sufcientearidurlo.
Importante:Sesissailgruppodelrullo
mantenendounadistanzatraquestoele
staffedimontaggiomaggioredi1,5mm,sul
cuscinettosigenerauncaricolateraleche
puòprovocarerapidamentelarotturadel
cuscinettostesso
6.Serrateilbullonedimontaggioa108N·m.
70
