Elproducto
Controles
Nota:Losladosderechoeizquierdodelamáquinase
determinandesdelaposiciónnormaldeloperador.

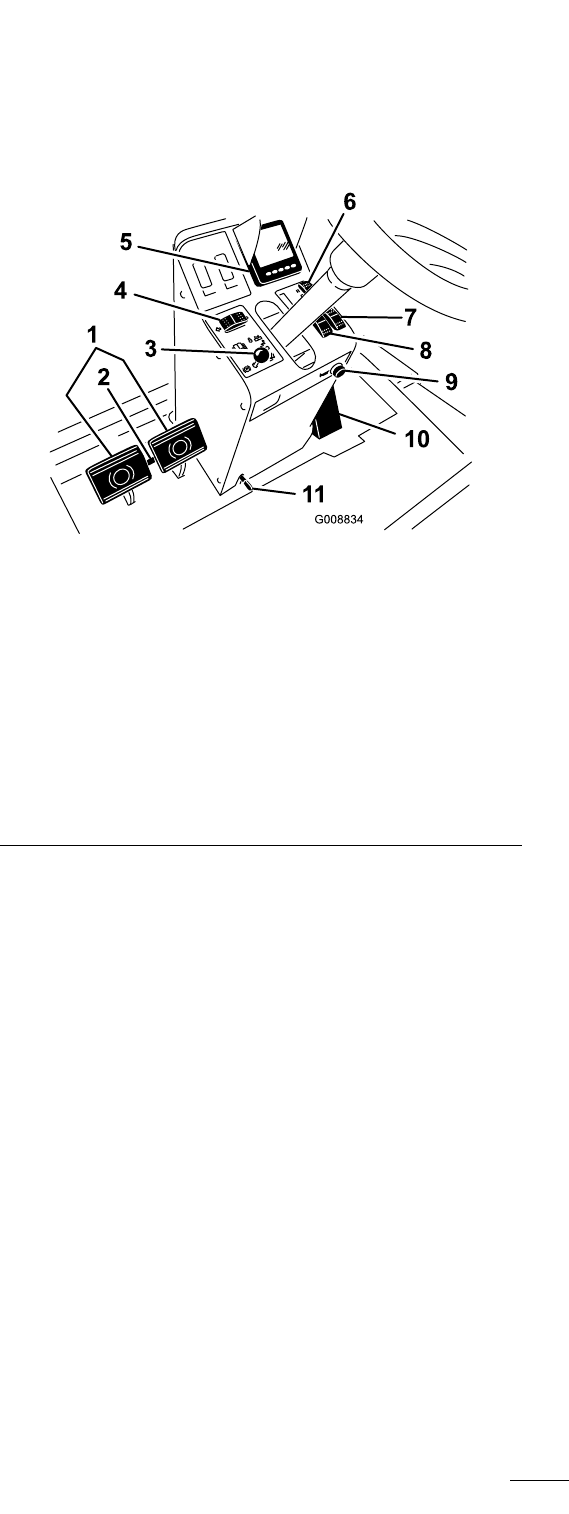

Figura9
1.Pedalesdefreno
7.Mandodelacelerador
variable
2.Enganchedebloqueode
lospedales
8.Mandodelacelerador
3.Segurodelfrenode
estacionamiento
9.Bocina
4.Mandodelosintermitentes10.Pedaldetracción
5.Infocenter
11.Palancadeinclinacióndel
volante
6.Interruptordeintervalos
develocidadAlto-Bajo
Pedaldetracción
Elpedaldetraccióncontrolaelaccionamientohaciadelante
yhaciaatrás.Piselapartesuperiordelpedalparamover
lamáquinahaciadelanteylaparteinferiorparamoverla
haciaatrás.Lavelocidadsobreelterrenoesproporcionalal
recorridodelpedal.Paraobtenerlavelocidadmáximasobre
elterreno,sincarga,pisealfondoelpedalconelacelerador
enlaposicióndeRALENTÍALTO(Figura9).
Paradetenerlamáquina,reduzcalapresiónsobreelpedalde
tracciónydejequevuelvaasuposicióncentral.
Enganchedebloqueodelospedales
Elenganchedebloqueodelospedalesconectalosdos
pedalesparaponerelfrenodeestacionamiento(Figura9).
Segurodelfrenodeestacionamiento
Unpomosituadoenelladoizquierdodelaconsolaactivael
bloqueodelfrenodeestacionamiento.Paraponerelfreno
deestacionamiento,conectelospedalesconelenganchede
bloqueodelospedales,piseambospedalesytirehaciafuera
delsegurodelfrenodeestacionamiento.Paraquitarelfreno
deestacionamiento,piseambospedaleshastaqueelenganche
delfrenodeestacionamientoseretraiga(Figura9).
Palancadeinclinacióndelvolante
Empujelapalancahaciaabajoparamoverelvolanteala
posicióndeseada.Sueltelapalancaparajarelajuste(Figura
9).
Mandodelosintermitentes
Presioneelladoizquierdodelinterruptordelintermitente
paraactivarelintermitenteizquierdo,yelladoderechodel
mandoparaactivarelintermitentederecho(Figura9).
Nota:Laposicióncentralcorrespondeadesactivado.
Interruptordeintervalosdevelocidad
Alto-Bajo
Presionelapartedelanteradelinterruptorparaseleccionar
elINTERVALODEVELOCIDADALTO.Presionelaparte
traseradelinterruptorparaseleccionarelINTERVALO
DEVELOCIDADBAJO.Lamáquinadebeestarparadao
moviéndoseamuybajavelocidad,menosde3,22km/hpara
cambiaraALTAOBAJA(Figura9)
Botóndelclaxon
Presioneelbotóndelclaxon(Figura9)paraactivarlo.
Mandodelacelerador
Elinterruptordelaceleradortienetresposiciones:RALENTÍ
BAJO,RALENTÍINTERMEDIOyRALENTÍALTO(Figura9).
Interruptordeaceleradorvariable
Elinterruptordelaceleradorvariablepermiteajustarla
velocidaddelmotorenincrementospequeños.Pulse"+"una
vezparaaumentarlavelocidaddelmotor,ypulse"-"unavez
parareducirlavelocidaddelmotor(Figura9).
Nota:Siaccionaelinterruptordelaceleradorsecancelael
ajustedelaceleradorvariable.
Importante:Nohagafuncionarelmotorpordebajo
delas1350rpm.
Interruptordeencendido
Elinterruptordeencendido(Figura10)tienetresposiciones:
PARADO,CONECTADO/PRECALENTAMIENTOyARRANQUE.
18
