Operator's Manual

Ajustedeltopedelpedalde
tracción
Elpedaldetracciónpuedeajustarseparamejorar
elconfortdeloperadoroparareducirlavelocidad
máximadeavancedelamáquina.
1.Muevaelpedaldetracciónhaciaadelantedel
todo(Figura81).
Nota:Elpedaldetraccióndebeentraren
contactoconeltopedelpedaldetracciónantes
dequelabombaalcancesucarreramáxima.
g320590

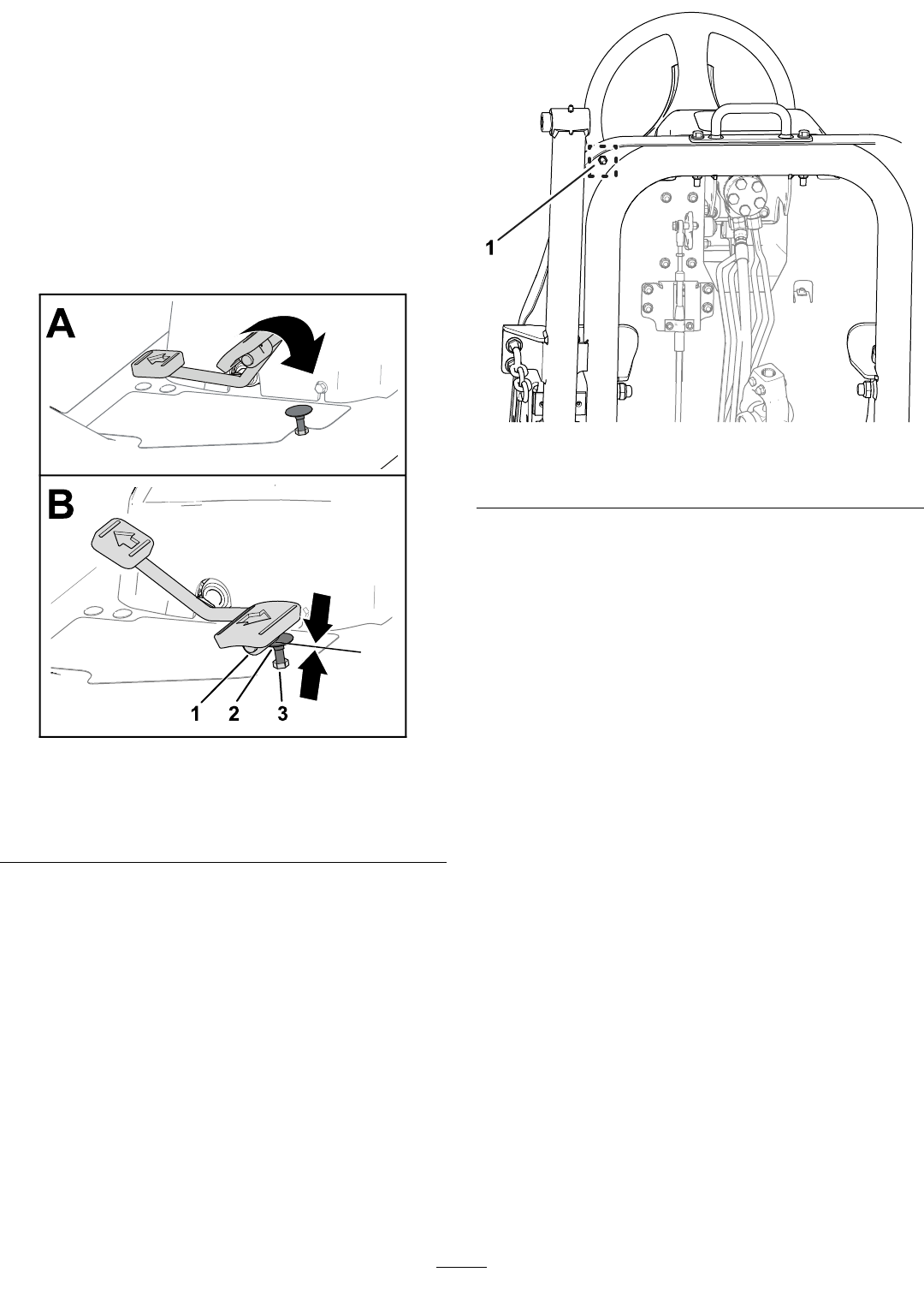

Figura81
1.Pedaldetracción
3.Contratuerca(encimade
lachapadelreposapiés)
2.Topedelpedaldetracción
2.Sielpedaldetracciónnotocaeltopedelpedal
detracción,osideseareducirlavelocidadde
avancedelamáquina,hagalosiguiente:
A.Sujeteeltopedelpedaldetracción(Figura
81)conunallaveinglesa.
B.Aojelacontratuercadelaparteinferiorde
lachapadelreposapiés(Figura82).
g320591
Figura82
1.Contratuerca(debajodelachapadelreposapiés)
C.Muevaelpedaldetracciónenlaposiciónde
velocidadmáximahaciaadelante(Figura
81).
D.Mientrassujetaeltopedelpedalde
tracción,ajustelacontratuercasituada
encimadelachapadelreposapiés(Figura
81)hastaqueelpedaldetracciónentreen
contactoconeltope.
E.Alargueeltopedelpedaldetracción
girandoeltopeunavueltacompletaen
sentidoantihorarioparaalejarlodela
contratuercasituadaencimadelachapa
delreposapiés.
Nota:Siseacortaeltopedelpedalde
tracción,aumentarálavelocidaddeavance
delamáquina.
F.Mientrassujetaeltopedelpedalde
tracción,aprietelacontratuercasituada
debajodelachapadelreposapiés(Figura
81yFigura82)a37–45N∙m(27–
33pies-libra).
G.Compruebequeelpedaldetracciónentra
encontactoconeltopedelpedalde
tracciónantesdequelabombaalcancesu
carreramáxima.
Nota:Sielpedaldetracciónnoentraen
contactoconeltopedelpedaldetracción,
repitalospasosAaG.
70
