Form No. 3369-714 Rev B Sonic Boom™ -sarja Vuoden 2010 ja uudemmat Multi Pro®-ruiskutuslaitteet ja Workman® 200 -ruiskutusjärjestelmä Mallinro: 41218—Sarjanro: 311000001 tai suurempi Asennusohjeet Tämä lisälaite auttaa pitämään puomin suuttimien ja maanpinnan välisen etäisyyden tasaisena, kun ruiskutetaan epätasaista maastoa. Se on tarkoitettu ammattimaiseen kaupalliseen käyttöön.
Asennus Irralliset osat Tarkista alla olevasta taulukosta, että kaikki osat on toimitettu. Ohjeet 1 2 3 4 5 Kuvaus Määrä Käyttökohde Mitään osia ei tarvita – Koneen valmistelu Mitään osia ei tarvita – Irrota rajoittimet.
Kuvaus Ohjeet 6 7 8 Määrä Tarra 94-8582 Valokokoonpano Keinukytkin Nippusiteet Merkkivalo (vain Workman 200) Läpivientisuojus (vain Workman 200) 1 1 1 6 1 1 Mitään osia ei tarvita – Käyttökohde Asenna merkkivalo. Asenna kytkimet.. Säädä Sonic Boom -puomit. Huomaa: Tarraa 119-9431 käytetään kannettavassa vianmääritystyökalussa, ja siksi sitä ei ole asennettu laitteeseen. Huomaa: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin.
3 3 Anturien kiinnitystarvikkeiden kokoaminen Vaiheeseen tarvittavat osat: 2 Sarana 2 Kulmikas liuska (suojuksetonta puomia varten) 2 Kulmikas liuska (suojuksella varustettu puomi) 2 Ylä- tai alaliuska 4 Painejousi 8 Holkki 4 Kuusiokantapultti (5/16 × 3-1/4 tuumaa) 12 Litteä aluslaatta 4 Lukkomutteri (5/16 tuumaa) 1 2 G017128 3 Kuva 2 Vain suojuksettomat puomit 1. Sarana (2) 3. Holkit (8) 2. Kulmikas liuska (2) 4.
4. Aseta pultit hitsattujen putkiaukkojen, saranoiden ja liuskojen läpi (Kuva 4). 4 Sonic Boom -anturien asennus Vaiheeseen tarvittavat osat: Kuva 4 Kiinnitystarvikkeet suojuksella varustettua puomia varten 1. Kuusiokantapultti 4. Jouset 2. Litteä aluslaatta 5. Lukkomutterit (5/16 tuumaa) 3.
2 G017148 1 Kuva 6 Alanäkymä 1. Asennuskannatin (2) G017150 2. Lukkomutterit (1/4 tuumaa) (12) 2. Asenna anturin suojuksen kannatin asennuskannattimeen kahdella pultilla (5/16 × 3/4 tuumaa) ja kahdella laippamutterilla (5/16 tuumaa) (Kuva 7). 2 1 Kuva 8 Vain suojuksella varustettu puomi 1. Anturin suojuksen kannatin 2. Sarana (anturin kiinnitystarvikkeisiin sisältyvä) G017149 1 Kuva 7 G017157 1. Anturin suojuksen kannatin 1 3.
1 2 6 3 4 3 5 Kuva 11 7 8 1. Sivuttainen T-kirjain 3. Pykälä 2. Kohdistettava nuoli 4. Anturi 6. Aseta anturi alempaan anturikoteloon ja kiinnitä se kahdella anturin mukana toimitetulla isolla mutterilla (Kuva 10). Huomaa: Hävitä anturien mukana toimitetut varmistuslaatat. 7. Asenna putkikorkki ja kotelo (Kuva 10). Huomaa: Varmista, että anturijohto reititetään anturisuojuksen pienestä aukosta ennen suojuksen asennusta. G017151 Kuva 10 Suojuksettoman puomin kokoonpano 1. Suojus 5. Putkikorkki 2.
5 2 1 Elektronisen ohjausjärjestelmän asennus 3 4 5 8 Vaiheeseen tarvittavat osat: 1 Asennuslevy 4 Rele 4 Pultti (1/4 x 5/8 tuumaa) 4 Varmistuslaatta (1/4 tuuma) 1. Rele 5. Asennuslevy 4 Mutteri (1/4 tuuma) 2. Mutteri (1/4 tuuma) 6. Mutteri (nro 10) 1 Johdinsarja 7. Ruuvi (nro 10) 4 Ruuvi (nro 10) 3. Varmistuslaatta (1/4 tuuma) 4. Pultti (1/4 x 5/8 tuumaa) 8.

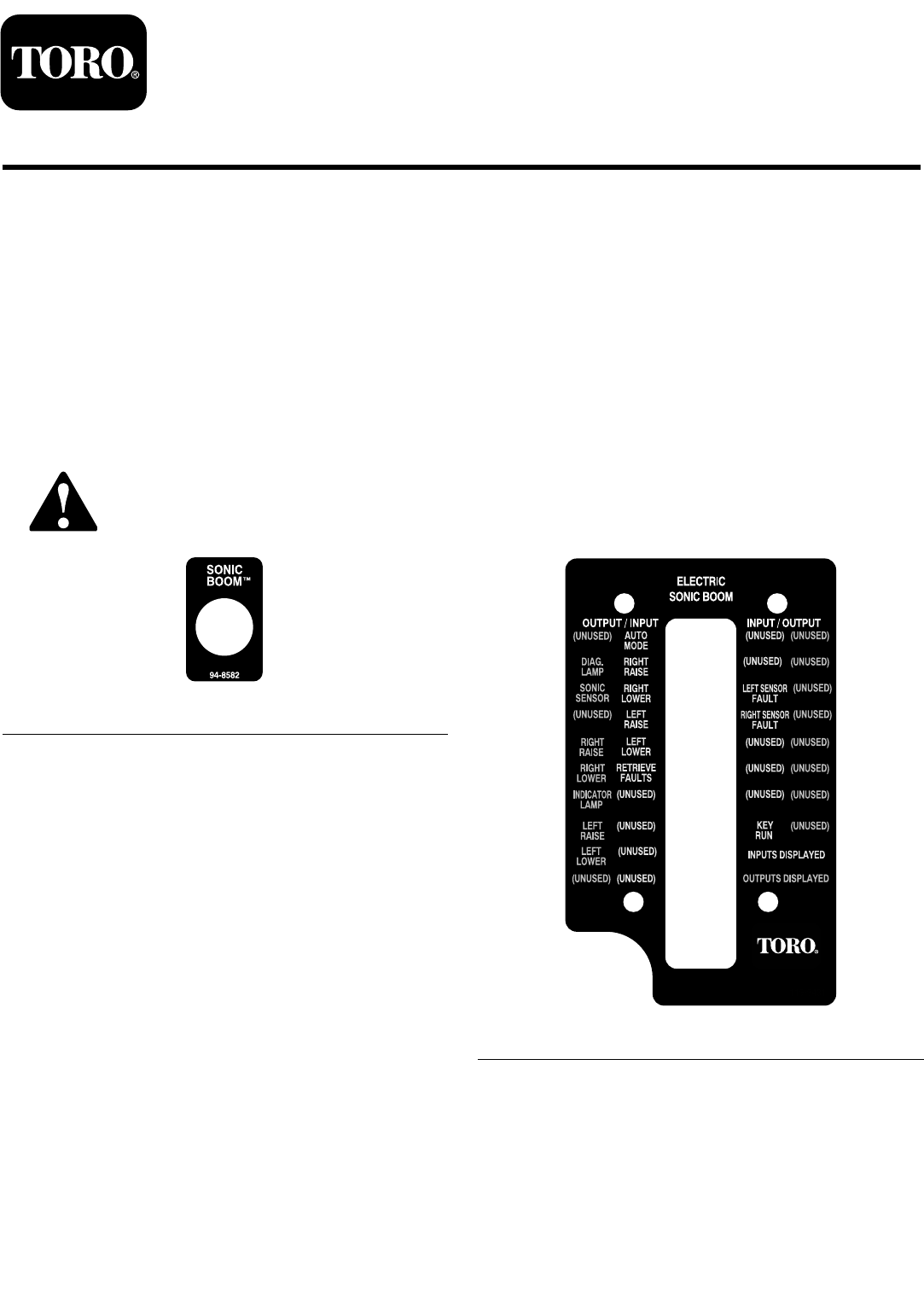

A. Multi Pro 1200- ja 1250-mallit: kiinnitä asennuslevy kahdella pultilla (5/16 x 3/4 tuuma), kahdella varmistuslaatalla (5/16 tuuma) ja kahdella litteällä aluslaatalla kuvan mukaisesti (Kuva 14). 4 3 6 Merkkivalon asennus 5 Vaiheeseen tarvittavat osat: 2 1 1 Tarra 94-8582 1 Valokokoonpano Ohjeet 1. Kiinnitä tarra 94-8582 kojetaulussa olevan valoaukon päälle (Kuva 16). 2 G016082 1 Kuva 14 Runko kojetaulun alla 1. Pultti (5/16 x 3/4 tuuma) 4. Elektroninen ohjausmoduuli (ECM) ja asennuslevy 2.
1. Irrota ruiskutuslaitteen ohjauspaneeli, jotta saat alapuolen esiin (Kuva 17 1200-mallille ja Kuva 18 1250-mallille). 3. Kytke merkinnöillä ”left boom lift switch” (vasen puomin nostokytkin) ja ”right boom lift switch” (oikea puomin nostokytkin) varustetut liittimet vastaaviin paneelin kytkimiin. 4. Kytke Sonic Boom -kytkimen liitin merkintöjen mukaan Sonic Boom -kytkimeen. 5.
4. Kytke punainen johto apusolenoidin kuormituspuolelle. Huomaa: Kuormituspuoli voidaan määrittää testaamalla molemmat solenoidinavat sytytysvirran ollessa katkaistuna. Kuuma puoli on noin 12 V, kun kuormituspuolella ei ole jännitettä. Kuormituspuoli voidaan varmistaa kääntämällä virta-avain Käynnissätai ON-asentoon ja testaamalla kuormituspuoli uudelleen. Kuormituspuoli on noin 12 V, kun sytytysvirta on kytkettynä.
6. Kytke Sonic Boom -kytkimen liitin merkintöjen mukaan Sonic Boom -kytkimeen. 7. Kytke merkkivalo johdinsarjaan kahdella litteällä johtoliittimellä. 8. Asenna ohjauspaneelin etusuojus säätörasiaan aiemmin irrotetuilla kiinnikkeillä (Kuva 20). 9. Vie loput johdinsarjasta taaksepäin, olemassa olevaa ruiskutuslaitteen johdinsarjaa pitkin koneen takaosaan. 10. Kiinnitä johdinsarjat nippusiteillä. Johtojen kytkentä sulakerasiaan 1.
Huomaa: Kiinnitä löysät johdot, jotta ne eivät vaurioidu. 8 Sonic Boom -puomien säätö Mitään osia ei tarvita Ohjeet Tässä prosessissa puomien anturien säätöön on 20 sekuntia aikaa. Kunkin puomin anturin ja maanpinnan välille 20 sekunnin säätöjakson kuluttua määritetty etäisyys säilyy automaattisen tilan korkeusasetuksena, kunnes anturi säädetään uudelleen. 20 sekunnin kuluttua käynnistyy automaattinen säätöprosessi, joka kestää enintään 2 minuuttia.
Käyttö Merkkivalo on käsikonsolissa oleva pieni punainen valo, joka näyttää Sonic Boom -järjestelmän tilan seuraavasti: Ohjainten käyttö • Palaa hetken aikaa: Valo syttyy, kun Sonic Boom -järjestelmä aktivoidaan. Valo sammuu muutaman sekunnin kuluttua eikä syty uudelleen, kun järjestelmä toimii oikein. Sonic Boom -kytkin sijaitsee kojelaudassa, ja sillä on kaksi asetusta: automaattinen ja manuaalinen.
Kunnossapito Puhdistus Puhdista anturit säännöllisesti kostealla liinalla. Vaihda anturi, jos se on vaurioitunut tai erittäin likainen. Tärkeää: Älä suihkuta vettä antureita kohti tai niiden päälle. Myös alhaisella paineella suihkutettu vesi voi vaurioittaa antureita. Peitä anturit aina huolellisesti ennen ruiskutuslaitteen pesua. Huomaa: Kun puomit ovat telineessä pitkään, kunkin (ylöspäin olevan) anturin ympärillä oleva tiiviste voi altistua ultraviolettivalolle ja vähitellen heikentyä.
Vianetsintä Huomaa: Huolto-oppaassa on lisää vianmääritysohjeita. Ongelma Toisessa tai kummassakin puomissa on toimintahäiriö; Sonic Boom -valo ei pala. Toisessa tai kummassakin puomissa on toimintahäiriö; Sonic Boom -valo vilkkuu hitaasti. Toisessa tai kummassakin puomissa on toimintahäiriö; Sonic Boom -valo palaa. Mahdollinen syy Korjaustoimenpiteet 1. Sulake on palanut. 1. Vaihda sulake. 2. Valo on palanut. 3. Elektroninen ohjausyksikkö tai johdot ovat vaurioituneet. 2. Vaihda valo. 3.
