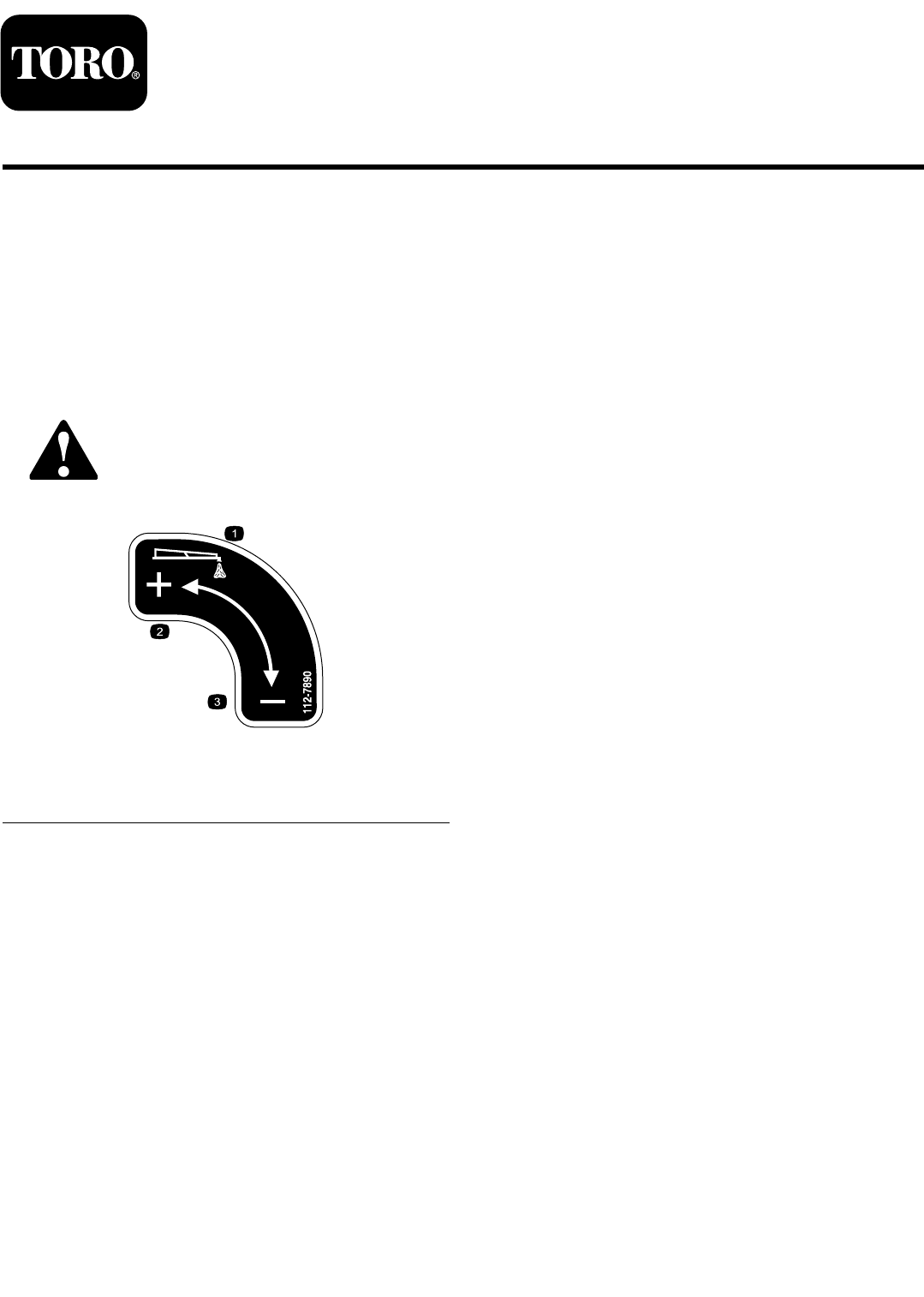

Form No. 3366-754 Rev C Vaahtomerkitsinsarja Multi-Pro® 1200-, 1250- ja 5000-sarjan ruiskutuslaitteet ja Workman® 200 -ruiskutusjärjestelmät Mallinro: 41236—Sarjanro: 311000001 tai suurempi Asennusohjeet Turvaohjeet Huomaa: Koneen vasen ja oikea puoli määritellään normaalista käyttöasennosta käsin. Turva- ja ohjetarrat Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla. 112-7890 1. Vaahdon annostelu 2.
Asennus Irralliset osat Tarkista alla olevasta taulukosta, että kaikki osat on toimitettu.
2 Vaahtomerkitsimen säiliön kokoaminen Vaiheeseen tarvittavat osat: 1 Vaahtomerkitsimen säiliö 1 Säiliön korkki, musta Kuva 1 Ohjeet 1. Ota mukana toimitetuista osista esiin vaahtomerkitsimen säiliö ja musta korkki, jossa on suodatinputki. 1. Vaahtomerkitsimen säiliö 3. Ruuvi (M6) 2. Aluslaatta 4. Asennuskannatin Asenna neljä ruuvia (M6) ja neljä aluslaattaa (M6) alhaalta asennuskannattimen tason läpi vaahtomerkitsimen säiliökokoonpanon alapuolelle.
Kiinnitä säiliö paikalleen kiristämällä kaikki ruuvit. Kiristä ruuvit momenttiin 5–7 N·m. Vaahtomerkitsimen säiliökokoonpanon asennus Workman 200 -ruiskutusjärjestelmiin 1. Aseta vaahtosäiliökokoonpano asennuskannattimeen kuvan mukaisesti (Kuva 3). Kuva 3 1. Vaahtomerkitsimen säiliö 3. Ruuvi (M6) 2. Aluslaatta 4. Asennuskannatin Kuva 4 2. Asenna neljä ruuvia (M6) ja neljä aluslaattaa (M6) alhaalta asennuskannattimen tason läpi vaahtomerkitsimen säiliökokoonpanon alapuolelle.
Kuva 5 1. Asennuskannatin Kuva 6 1. Kannatin, Workman 200 2. Pultti (3/8 x 1 tuuma), käytössä oleva 3. Lukkopultti (5/16 × 1-1/4 tuumaa) 2. Lukkomutteri (5/16 tuuma) 4. Kahva 5. Workman-ajoneuvon runko 3. Pultti (3/8 x 1-1/4 tuumaa), 6. Lukkomutteri (3/8 tuuma) mukana toimitettu Säiliön ja kannattimen asennus Workman® 200 -ruiskutusjärjestelmiin 5 1. Paikanna kuljettajan istuimen takana oleva säiliön alustan vasemmanpuoleinen etukahva. 2.
1. Mittaa tarvittavan letkun pituus letkukiepistä ja katkaise oikeasta kohdasta. Aseta loput letkusta sivuun. 2. Poista katkaistujen letkujen molemmissa päissä olevaa mustaa suojakerrosta niin, että noin 10 cm sinistä ja läpinäkyvää putkea tulee näkyviin. Vaahtoletkujen vienti puomeihin 1. Asenna vaahtoletkut puomeihin. Huomaa: Asenna lyhyempi letku puomiin samalle puolelle kuin kannatin. Asenna pidempi letku puomiin kannattimen vastakkaiselle puolelle. Kuva 8 1. Nippuside A.
1. Paikanna kojelautaan asennettavan säätöventtiilin 488 cm vaahtoletku. 6 2. Vie letku vaahtomerkitsimen kannattimesta eteenpäin kemikaalisäiliön alta ja polttoainesäiliön takaa johtoja myöten istuinlaatikon alle (Kuva 10). Vaahtosuuttimien asennus Vaiheeseen tarvittavat osat: 2 Putkipidikkeet (sininen) 2 Putkipidikkeet (valkoinen) 4 Kiinnikkeet 4 Välikappaleet 4 Kiristysruuvit 2 Asennustanko 2 Vaahtosuutinkokoonpanot Kuva 10 1. Vaahtoletku Ohjeet 2. Polttoainesäiliö 1.
2. Ota esiin vaahtosuuttimien asennuskiinnikkeet ja välikappaleet. Asenna ensimmäinen kiinnike 8–10 cm:n päähän puomin ylemmän tukitangon päästä. Asenna kiinnike ja välikappale kuvan mukaisesti (Kuva 13). Kuva 13 1. Puomin ylempi tukitanko 3. Välikappale (huomaa asento) 5. Kiinnikkeen ruuvi 7. Kiristysruuvi 2. Kiinnikkeen alapuoli 4. Kiinnikkeen yläpuoli 6. Välikappaleen mutteri 8. Asennustanko 3. Asenna toinen kiinnikekokoonpano 8–10 cm ensimmäisen kiinnikkeen sisäpuolelle. 4.
6. Ota mukana toimitetuista osista esiin vaahtosuuttimet. Asenna suutin asennustankoon kuvan mukaisesti (Kuva 14). 7 Vaahdon säätöventtiilin asennus ja letkujen liittäminen Vaiheeseen tarvittavat osat: 1 Korkkiin asennettava säätöventtiili 1 Kojelautaan asennettava säätöventtiili 1 Tarra 112-7890 Vaahdon säätöventtiilin asennus MultiPro 1200 -sarjan ruiskutuslaitteisiin ja Workman 200 -ruiskutusjärjestelmiin 1. Paikanna vaahtomerkitsimen säiliökokoonpanon päässä oleva musta korkki. 2.
B. Irrota valkoinen putkipidike säiliön korkissa olevasta letkuliitännästä, jota ei ole liitetty säiliön sisällä olevaan siniseen suodatinputkeen. C. Asenna valkoinen pidike läpinäkyvän putken päälle, asenna läpinäkyvä putki letkuliitäntään ja kiinnitä läpinäkyvä putki valkoisella pidikkeellä. D. Ota mukana toimitetuista osista esiin korkkiin asennettava säätöventtiili. Huomaa: Mustassa venttiilissä on yksi aluslaatta. E.
Kuva 17 11
Vaahdon säätöventtiilin asennus MultiPro 5000 -sarjan ruiskutuslaitteisiin 1. Paikanna aiemmin ohjaamon eteen viety vaahtoletku. 2. Asenna muovinen putkipidike paljaisiin vaahtoputkiin. Huomaa: Sininen pidike on tarkoitettu siniselle putkelle (neste) ja valkoinen pidike läpinäkyvälle putkelle (ilma). 3. Poraa tai lävistä aukko kojelautaan mallista riippuen. 5700-malli: A. Tee merkintä 25 cm kojelaudan oikeasta reunasta sisäänpäin ja 3,8 cm kojelaudan alareunasta ylöspäin (Kuva 18).
7. Kääri nuppikokoonpanon kierteiden ympärille PTFE-kierreteippiä. 8. Asenna nuppikokoonpanon kierteinen pää kojelaudan aukon läpi. 9. Kiinnitä kojelaudan alla oleva säätöventtiilin runkokokoonpano nuppikokoonpanoon kiristämällä nuppikokoonpanon mutteri. 10. Asenna tarra kuvan mukaisesti (Kuva 21). Kuva 22 1. Läpinäkyvä putki ja 4. Oikeanpuoleinen puomi, sininen pidike (kojelautaan sininen putki ja sininen asennetun säätöventtiilin pidike paluuputki) 5.
Kuva 23 mukana toimitettua keinukytkintä (Multi Pro 1200: Kuva 24 ja Multi-Pro 1250: Kuva 25). 8 Kytkinten ja sulakkeen asennus Vaiheeseen tarvittavat osat: 2 Keinukytkin 1 Sulake, 15 A Multi-Pro 1200 -sarjan ruiskutuslaite 1. Irrota ruiskutuslaitteen ohjauspaneeli, jotta saat alapuolen esiin. 2.
Kuva 24 1200 1. Vaahtomerkitsimen kytkimet Kuva 26 1. Ohjauspaneeli 2. Ruiskutuslaitteen ohjauspaneeli 3. Vaahtomerkitsimen kytkimet 2. Salpa 3. Irrota vaahtomerkitsimen kytkinten aukkojen suojatulpat. 4. Asenna kaksi keinukytkintä kytkinpaneeliin. Huomaa: Varmista, että kunkin kytkimen pohjassa oleva kolo tai aukko osoittaa ajoneuvon takaosaa kohti. 5. Kytke oikeanpuoleisen vaahdon solenoidin liitin oikeanpuoleiseen kytkimeen ja vasemmanpuoleisen vaahdon solenoidin liitin vasemmanpuoleiseen kytkimeen.
Kuva 28 Kuva 27 1. Vaahtomerkitsimen kytkinten suojatulpat 3. Pikakiinnityssalvat 2. Sivupaneeli 4. Pultit (6) 1. Ruuvi 4. Tulppa 2. Etupaneeli 5. Keinukytkin 3. Säätörasia 6. Liittimet 2. Irrota etupaneeli, jotta saat säätörasian sisäpuolen esiin (Kuva 28). 2. Avaa kaksi pikakiinnityssalpaa ja irrota keskikonsolikokoonpanon oikeanpuoleinen sivupaneeli (Kuva 27). 3.
Käyttö Ohjainten käyttö Oikeanpuoleisen puomin kytkin: käynnistää kompressorin, joka pumppaa vettä ja ilmaa oikeanpuoleiseen puomiin. Vasemmanpuoleisen puomin kytkin: käynnistää kompressorin, joka pumppaa vettä ja ilmaa vasemmanpuoleiseen puomiin. Huomaa: Vaahtoa voidaan laskea yhtä aikaa molemmista puomeista. Kuva 30 1. Auki 1/4-kierros Asteikkomerkinnät: säiliön sivulla olevat merkinnät ilmaisevat säiliössä jäljellä olevan liuoksen määrän. 6.
Kunnossapito Varastointi Talvisäilytys 1. Sijoita ajoneuvo tasaiselle alustalle, kytke seisontajarru, sammuta pumppu, sammuta moottori ja irrota avain virtalukosta. 1. Vapauta säiliön paine vetämällä säiliön ylipaineventtiiliä. 2. Irrota veden ja ilman putket säiliön korkista. 2. Vapauta säiliön paine avaamalla säiliön korkki. Asenna korkki uudelleen ja kiristä se käsin. 3. Liitä ilman ja veden putket toisiinsa mukana toimitetulla putkiliittimellä. 3. Irrota veden ja ilman putket säiliöstä.
