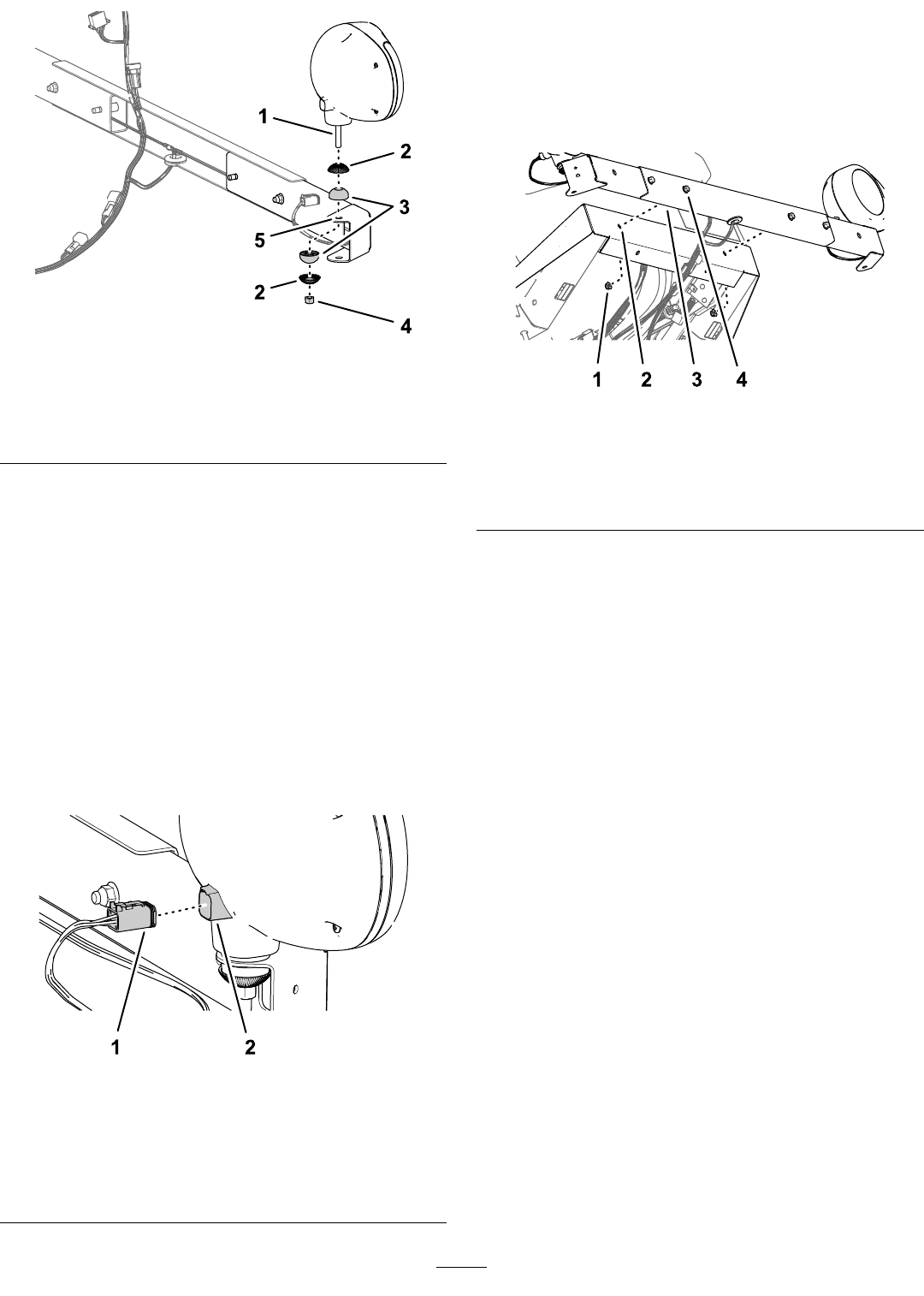

g207892
Figur14
1.Bolt(arbeidslys)
4.Låsemutter(10mm)
2.Sagtakketkledning5.Flens(arbeidslysfeste)
3.Kuleformetledd
3.Monterarbeidslysetihulletiensenpå
arbeidslysfestet(Figur14)medensagtakket
kledning,kuleformetleddoglåsemutter
(10mm),ogstramtillampenforhånd.
Merk:Trekktilarbeidslysetnoktilatdetforbliri
posisjon,menikkesåmyeatførerenikkekan
justerelysetomnødvendig.
4.Gjentatrinn2og3forarbeidslysetpådetandre
lysfestet.
5.KoblekoblingenemedsekssoklermerketRIGHT
FRONTTURN/RUNNINGLIGHTogkoblingenmed
sekssokler(RIGHTFRONTTURN/RUNNINGLIGHT)
tilkoblingenemedsekspinnerpåarbeidslysene
(Figur15).
g207894
Figur15
1.Koblingmedseks
sokler(RIGHTFRONT
TURN/RUNNINGLIGHT)
ellerkoblingmedseks
sokler(RIGHTFRONT
TURN/RUNNINGLIGHT)
2.Koblingmedsekspinner
(arbeidslys)
Monterearbeidslysenhetenpå
maskinen
1.Monterarbeidslysfestetogstøttekanalentil
gulvplatensrammemedtoenslåsemuttere,
somvistiFigur14.
g207893
Figur16
1.Flenslåsemutter
(3/8tomme)
3.Støttekanal
2.Ramme(gulvplate)4.Flenshodebolt(3/8x
21/4tomme)
2.Stramdereenshodebolteneogre
enslåsemutternetil37til45N·m.
