Operator's Manual

10
Instalar o manípulo e a haste
de mudanças
1. Retire a chaveta tipo grampo, a anilha e a braçadeira
de cabo que seguram a haste de mudanças para o
transporte (Fig. 2). Guarde a chaveta tipo grampo e a
anilha para instalação da haste de mudanças.
2. Retire os (2) parafusos, espaçadores e porcas que
seguram o manípulo ao apoio do depósito (Fig. 2).
Descarte os parafusos, os espaçadores e as porcas.
1
2
3
3

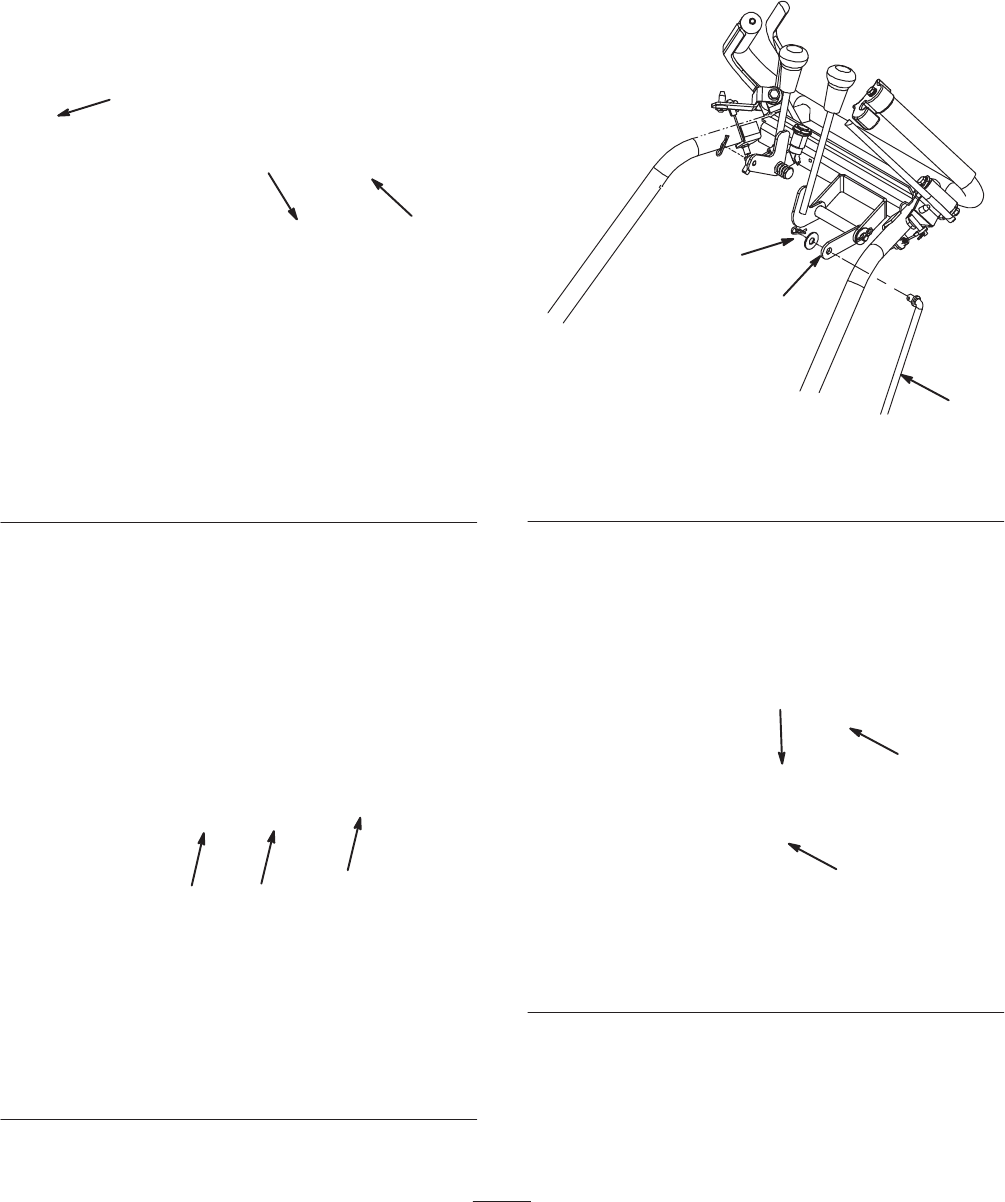

Figura 2
1. Haste de mudanças
2. Manípulo
3. Parafuso, espaçador e
porca (2)
3. Utilizar o conjunto inferior de orifícios, monte de
forma solta o manipulo no suporte do depósito com (2)
parafusos (Fig. 3).
1
2
3
Figura 3
1. Orifício de montagem inferior
2. Orifício de montagem superior
3. Manípulo
4. Seleccione um dos orifícios de montagem superiores,
posicione o manípulo na posição de operação
pretendida e prenda o manípulo ao suporte do depósito
com (2) parafusos e porcas (Fig. 3).
5. Insira a extremidade superior da haste de mudanças no
orifício na articulação das mudanças (Fig. 4). Fixe a
extremidade da haste à articulação com a anilha e a
chaveta tipo grampo previamente removida.
2
3
1
Figura 4
1. Haste de mudanças
2. Articulação das mudanças
3. Anilha e chaveta tipo
grampo
6. Insira o encaixe da haste no veio do cotovelo do
selector e prenda com uma anilha e com uma chaveta
tipo grampo (Fig. 5).
1
2
3
Figura 5
1. Encaixe da haste
2. Haste de mudanças
3. Anilha e chaveta tipo
grampo
7. Aperte os parafusos e as porcas.
