FormNo.3376-394RevB

Satsförrullskrapa

GreensPro

™

1200greenvält

Modellnr44911

Monteringsanvisningar

Lösadelar

Använddiagrammetnedanförattkontrolleraattalladelarnnsmed.

BeskrivningAntal

Användning

Långskrapvajer

Kortskrapvajer2

Långbussning

Kortbussning4

Bricka4

Fjäderbricka4

Låsmutter

Remspänningsverktygförskrapvajer

Monterarullskrapan.

Monterarullskrapanmedremspänningsverktyget

1.Förindenlångaskrapvajernochdenkortabussningentillinsidanavenrullhuvudsram(Figur1).

2.Förindenlångaskrapvajerntilldenandrasidanavrullhuvudsramen(Figur1).

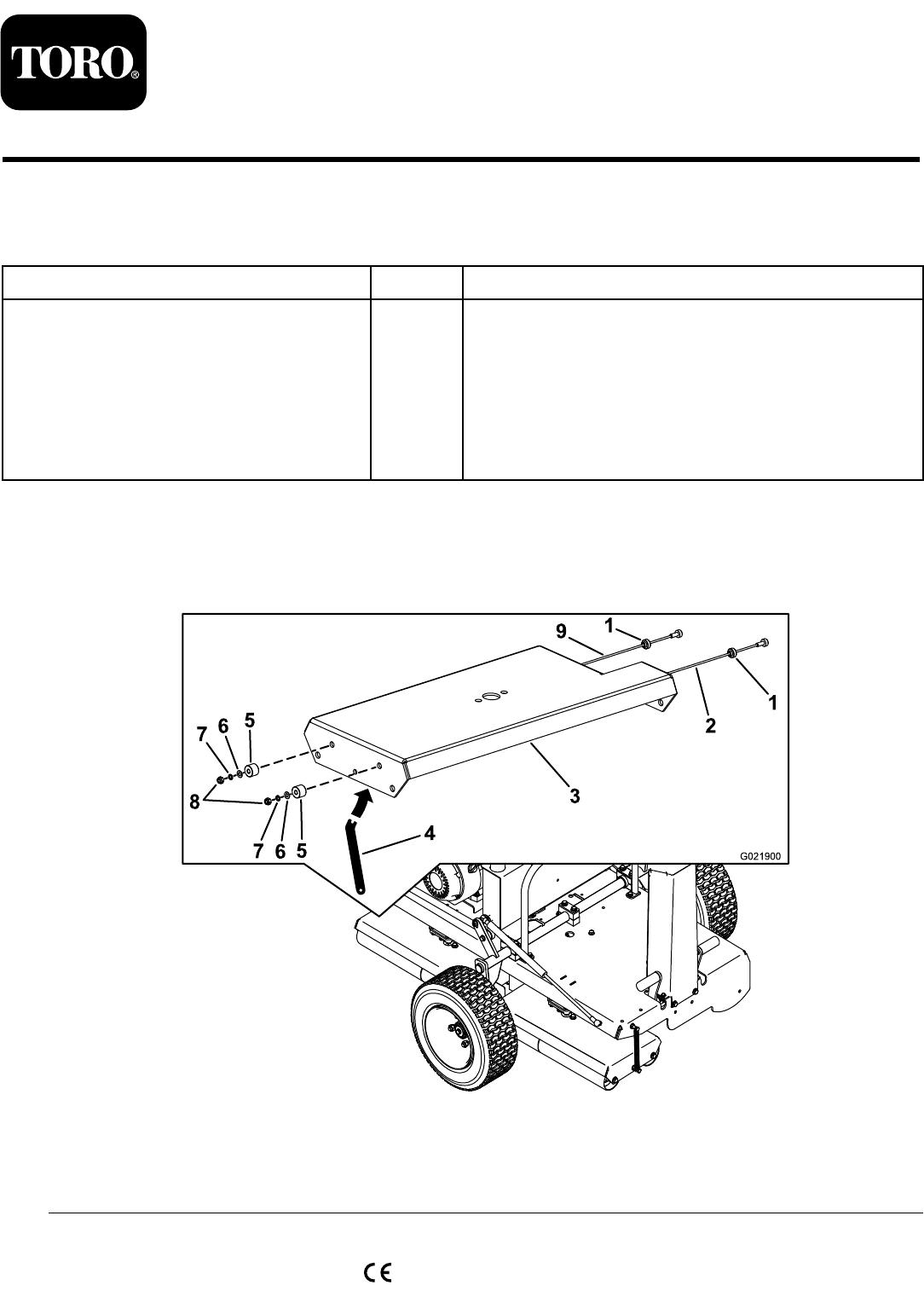

G021900

Figur1

1.Kortbussning

4.Remspänningsverktygförskrapvajer

7.Fjäderbricka

2.Långskrapvajer5.Långbussning8.Låsmutter

3.Rullhuvudetsram6.Bricka9.Kortskrapvajer

8111LyndaleAvenueSouth

Bloomington,MN55420

Registreradinproduktpåwww.Toro.com.

Översättningavoriginalet(SV)

TrycktiStorbritannien.

Medensamrätt*3376-394*B

PAGE 1
Form No. 3376-394 Rev B Sats för rullskrapa GreensPro™ 1200 greenvält Modellnr 44911 Monteringsanvisningar Lösa delar Använd diagrammet nedan för att kontrollera att alla delar finns med. Beskrivning Antal 2 2 4 4 4 4 4 1 Lång skrapvajer Kort skrapvajer Lång bussning Kort bussning Bricka Fjäderbricka Låsmutter Remspänningsverktyg för skrapvajer Användning Montera rullskrapan. Montera rullskrapan med remspänningsverktyget 1.
PAGE 2
3. För in den långa bussningen och justera brickan, fjäderbrickan och låsmuttern (Figur 1). 4. Håll den långa skrapvajern inuti rullhuvudsramen med hjälp av skrapvajerns remspänningsverktyg och dra åt muttern tills vajern är spänd (Figur 1). Obs: Använd en näbbtång om du inte har något remspänningsverktyg för skrapvajer. 5. Upprepa steg 1 till 4 för den korta skrapvajern. 6. Upprepa 1 till 5 för den andra rullhuvudsramen.
