Operation Manual

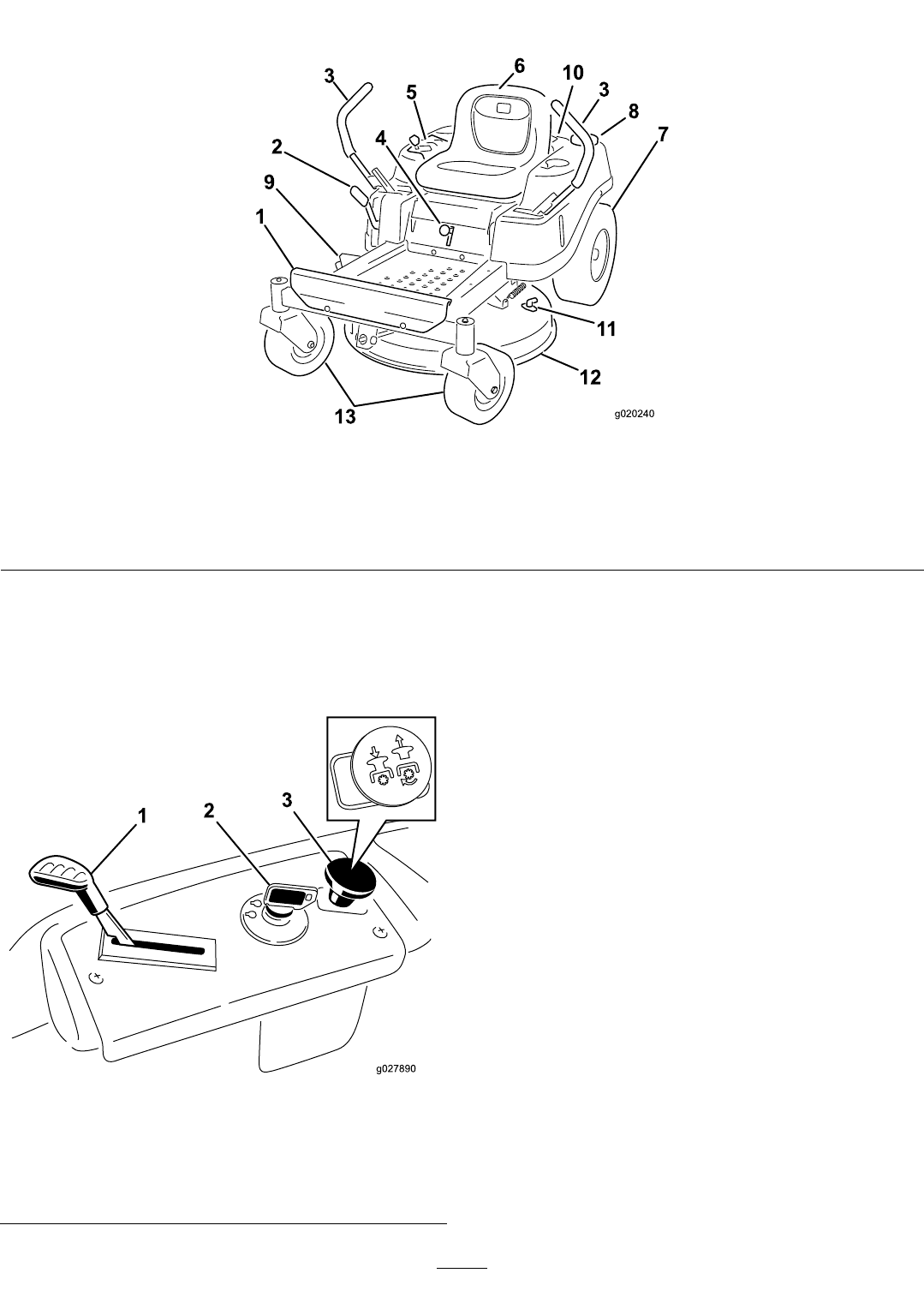

Produktübersicht
g020240
1
2
3
4
5
6
7
8
10
11
12
13
9
3
1.Fußplattform
5.Armaturenbrett9.Ablenkblech
13.Frontlaufräder
2.Schnitthöhenhebel
6.Fahrersitz10.Motor
3.Fahrantriebshebel7.HinteresAntriebsrad
11.Spülanschluss
4.SmartSpeed-Hebel
8.Tankdeckel12.Mähwerk
Bedienelemente
MachenSiesichmitallenBedienelementeninBild4undBild
5vertraut,bevorSiedenMotoranlassenunddieMaschine
bedienen.
Armaturenbrett
1.Gasbedienungshebel/Choke
2.Zündschloss
3.Zapfwellenantriebsschalter
Zündschloss
DasZündschlosshatdreiStellungen:AUS,LAUFundSTART.
DerSchlüsselgehtaufdieSTART-Stellungunddannbeim
LoslassenaufdieLAUF-Stellung.WennSiedenSchlüssel
indieOFF-Stellungdrehen,wirdderMotorabgestellt.
ZiehenSiedenSchlüsselimmerab,wennSiedieMaschine
unbeaufsichtigtlassen,damitderMotornichtausVersehen
voneinerPersonangelassenwerdenkann(Bild5).
Gasbedienungshebel/Choke
DieGasbedienungundderChokesindineinemSteuerhebel
kombiniert.DieGasbedienungsteuertdieMotordrehzahl
undhateinefortlaufendvariableEinstellungvonSLOW
(LANGSAM)bisFAST(SCHNELL).SchaltenSiedenChokezu,
indemSiedenHebelüberdieFAST-Stellunghinausbewegen,
biseranschlägt(Bild5).
(ZumAnlassendesMotorsmüssenSiedenHebelgegenden
AnschlaginderChoke-Stellunghalten.
Hinweis:EinbereitswarmeroderheißgelaufenerMotor
benötigtkeineodereinenurminimaleStarthilfe.
Zapfwellenantriebsschalter
MitdemZapfwellenantriebsschalter,derdurchein
ZWA-Symboldargestelltwird,kuppelnSiedenAntriebder
Mähwerkmessereinoderaus(Bild5).
13
