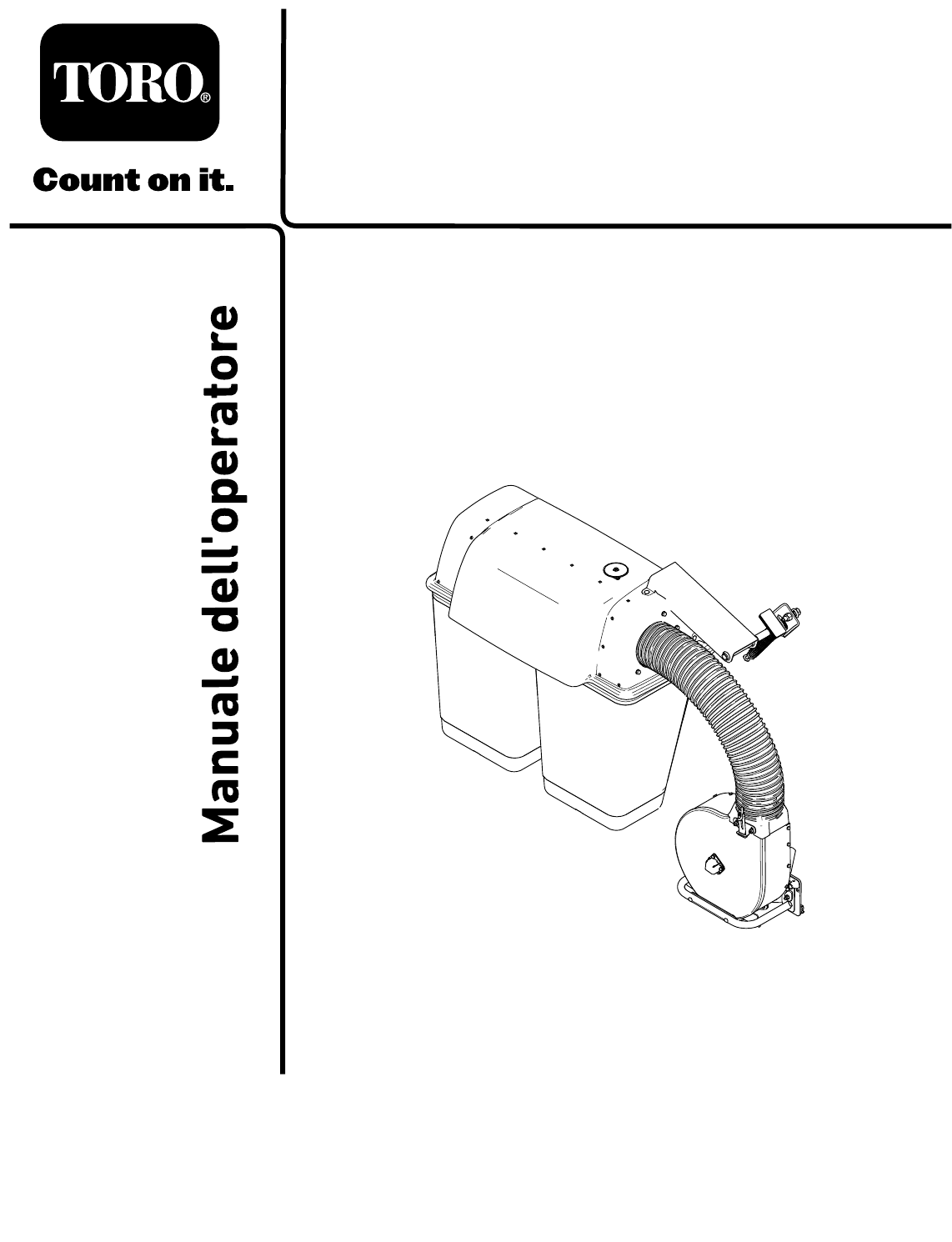

Form No. 3423-842 Rev A Doppio cesto di raccolta Tosaerba Grandstand® Nº del modello 78524—Nº di serie 400000000 e superiori Nota: Registrate il vostro prodotto presso www.Toro.com.
AVVERTENZA CALIFORNIA Avvertenza norma "Proposition 65" L'utilizzo del presente prodotto potrebbe esporre a sostanze chimiche che nello Stato della California sono considerate cancerogene e causa di anomalie congenite o di altre problematiche della riproduzione. g256117 Figura 1 1. Targa del numero del modello e del numero di serie del soffiatore Introduzione Nº del modello Leggete attentamente il presente manuale al fine di utilizzare e mantenere correttamente il prodotto ed evitare infortuni e danni.
Indice Per evidenziare le informazioni vengono utilizzate due parole. Importante indica informazioni meccaniche di particolare importanza e Nota evidenzia informazioni generali di particolare rilevanza. Sicurezza .................................................................. 4 Adesivi di sicurezza e informativi ........................ 5 Preparazione ............................................................ 6 1 Preparazione della macchina...........................
Sicurezza La seguente lista riporta informazioni sulla sicurezza pertinenti ai prodotti Toro ed altre informazioni sulla sicurezza cui dovete fare attenzione. • Acquisire familiarità con il corretto funzionamento dell'attrezzatura, dei comandi dell'operatore e degli adesivi di sicurezza. • Prestate la massima attenzione quando usate cesti di raccolta od altri accessori, che possono modificare la stabilità e le caratteristiche operative della macchina.
Verificate frequentemente i componenti e sostituiteli con componenti del produttore raccomandati quando necessario. Adesivi di sicurezza e informativi Gli adesivi di sicurezza e di istruzione sono chiaramente visibili e sono affissi accanto a zone particolarmente pericolose. Sostituite gli adesivi danneggiati o smarriti. 136-4053 LB KG decal133-8061 LB KG 133-8061 LB KG LB KG decal136-4053 136-4053 1.
Preparazione Parti sciolte Verificate che sia stata spedita tutta la componentistica, facendo riferimento alla seguente tabella. Procedura Descrizione Uso Qté 1 Non occorrono parti – Preparazione della macchina. 2 Kit soffiatore e trasmissione E-Z Vac (venduto separatamente) 1 Installazione del kit soffiatore e trasmissione E-Z Vac (venduto separatamente).
1 3 Preparazione della macchina Montaggio del gruppo soffiatore, cinghia e copricinghia Non occorrono parti Parti necessarie per questa operazione: Procedura Nota: Rimuovete il kit rullo per taglio a strisce, se installato, prima di montare questo accessorio. 1. Disinnestate la PDF, spostate le leve di controllo del movimento in posizione di BLOCCO IN FOLLE e inserite il freno di stazionamento. 2.
decal138-8866 Figura 5 g037529 Figura 7 1. Manopola 3. Copricinghia 2. Vite del tendicinghia Nota: Ogni volta che dovete aprire il gruppo soffiatore, togliete prima il copricinghia. 4 Montaggio del kit di potenziamento del sistema di raccolta (opzionale) g293335 Figura 6 1. Cinghia del soffiatore Parti necessarie per questa operazione: 2. Cinghia del tosaerba 1 4. Chiudete il gruppo soffiatore in modo che la maniglia si fissi sul supporto del soffiatore. 5.
5 Montaggio delle staffe Parti necessarie per questa operazione: 1 Staffa del supporto anteriore 1 Staffa del supporto inferiore 1 Staffa del supporto posteriore 1 Staffa del supporto destro 2 Rondella piana 2 Bullone (⅜" x 4") 1 Bullone a testa tonda (⅜" x 1") 1 Dado (⅜") 2 Bullone a testa tonda (¼" x ⅝") 2 Dado (¼") g037605 Figura 9 1. Bullone 2. Dado 6. Procedura 1. Rimuovete il serbatoio del carburante; fate riferimento al Manuale dell'operatore per la macchina. 2.
8. Serrate i bulloni a un valore compreso tra 37 e 45 N∙m. 9. Rimuovete i 2 bulloni anteriori e i 2 dadi dalla staffa del supporto destro e i 2 bulloni anteriori e i 2 dadi dal pannello del piantone destro (Figura 11). Importante: Assicuratevi che la protezione della ventola all’interno del telaio non cada sul transaxle quando rimuovete la bulloneria. g037608 Figura 12 g037607 Figura 11 1. Bullone di trasmissione 3. Bullone del pannello del piantone 2. Dado 4. Staffa del supporto destro 10.
2. 6 Fissate il telaio al perno sulla staffa del supporto posteriore utilizzando una rondella di spinta e una coppiglia (Figura 14). Installazione del telaio del sistema di raccolta Parti necessarie per questa operazione: 1 Gruppo del telaio del sistema di raccolta 2 Perno con testa 3 Coppiglia 1 Rondella di spinta 1 Dado (⅜") 1 Bullone a testa tonda (⅜" x 1") Procedura 1.
4. Fissate il telaio del sistema di raccolta alla staffa del supporto anteriore utilizzando un bullone a testa tonda (⅜" x 1") e un dado (⅜") come illustrato nella Figura 16. 7 Installazione dei cesti Parti necessarie per questa operazione: 2 Cesto Procedura g037650 Figura 16 1. Dado (⅜") 1. Sbloccate e aprite il gruppo cofano. 2. Montate i cesti sui relativi supporti (Figura 18). 3. Staffa del supporto anteriore 2. Bullone a testa tonda (⅜" x 1") 5. 6.
3. 8 Montate il flessibile sulla transizione del soffiatore, in modo tale che il flessibile formi all’incirca una piega di 90 gradi dal cofano. Regolate l'orientamento dei ganci delle fascette stringitubo quanto basta per allinearle con i fermi in gomma e fissate il flessibile tirando i fermi di gomma per inserirli nei ganci (Figura 20). Installazione del tubo del sistema di raccolta Nota: Assicuratevi che i fermi in gomma siano tesi.
Funzionamento Sicurezza delle operazioni • Prima di usare questo accessorio familiarizzate con tutte le istruzioni operative e di sicurezza riportate nel Manuale dell’operatore della macchina. • Non togliete mai il sistema di raccolta o i relativi g220332 tubi mentre il motore è acceso. Figura 22 • Prima di disintasare il sistema di raccolta spegnete sempre il motore, togliete la chiave e attendete che tutte le parti in movimento si arrestino.
ATTENZIONE ATTENZIONE Bambini ed altre persone potrebbero ferirsi se dovessero spostare o cercare di azionare la macchina quando è incustodita. Il sistema di raccolta, man mano che si riempie, aumenta il peso sul retro della macchina. Se fermate e avviate la macchina bruscamente in pendenza, potreste perdere il controllo della sterzata o la macchina potrebbe inclinarsi.
Tagliabordi Raccolta dell’erba bagnata Tagliate sempre i bordi con il lato sinistro del tosaerba. Non tagliate i bordi con il lato destro perché potreste danneggiare la guida del sistema di raccolta e il tubo di scarico. Se possibile, tosate sempre l’erba quando è asciutta. L’erba bagnata intasa.
2. Prima di scendere dalla postazione di guida spegnete il motore, togliete la chiave di accensione e attendete che si fermino tutte le parti in movimento. 3. Sbloccate il fermo di chiusura del sistema di raccolta. 4. Aprite il cofano del sistema di raccolta. 5. Comprimete il contenuto dei cesti. Con entrambe le mani, sollevate il cesto e sganciatelo dalla staffa del sistema di raccolta. 6. Afferrate la maniglia sotto il cesto e ribaltate il cesto per vuotarlo (Figura 25).
Rimozione del sistema di raccolta PERICOLO Se il deflettore d'erba tagliata, il coperchio dello scarico o il cesto di raccolta completo non sono montati, voi ed altre persone correte il rischio di venire a contatto con la lama e con oggetti scagliati dal tosaerba. Il contatto con la lama (o lame) rotante e con i detriti scagliati può provocare gravi infortuni o la morte. AVVERTENZA I componenti attorno al motore sono caldi se la macchina è stata in funzione. e se toccate le parti calde potete ustionarvi.
Manutenzione ATTENZIONE Se lasciate la chiave nell'interruttore, qualcuno potrebbe accidentalmente avviare il motore e ferire gravemente voi od altre persone. Togliete la chiave dall'interruttore prima di eseguire qualsiasi intervento di manutenzione. Programma di manutenzione raccomandato Cadenza di manutenzione Dopo le prime 8 ore Dopo ogni utilizzo Procedura di manutenzione • Ispezionate la cinghia del sistema di raccolta. • Controllo del sistema di raccolta.
1. Disinnestate la PDF, spostate le leve di controllo del movimento in posizione di BLOCCO IN FOLLE e inserite il freno di stazionamento. 2. Prima di scendere dalla postazione di guida spegnete il motore, togliete la chiave di accensione e attendete che si fermino tutte le parti in movimento. 3. Controllate il tubo superiore, il tubo inferiore, il cofano e il gruppo soffiatore. Se sono incrinati o rotti, sostituiteli. 4. Controllate i cesti, il telaio del sistema di raccolta e la griglia.
Rimessaggio 1. Pulite il sistema di raccolta. Fate riferimento a Pulizia del sistema di raccolta e dei cesti (pagina 19). 2. Ispezionate l'accessorio del sistema di raccolta per verificare che non sia danneggiato. Vedere Controllo del sistema di raccolta (pagina 20). 3. I cesti di raccolta devono essere vuoti e completamente asciutti. 4. Controllate crepe/usura della cinghia. 5. Conservate la macchina in un luogo pulito, asciutto e lontano dai raggi del sole.
Localizzazione guasti Problema Si nota una vibrazione anormale. Le prestazioni del sistema di raccolta sono ridotte. Possibile causa 1. La lama (o lame) è curva o sbilanciata. 1. Montate una nuova lama (o lame) di taglio. 2. Il bullone di fissaggio della lama è lento. 3. La puleggia del soffiatore o il gruppo puleggia è allentato. 4. La cinghia del sistema di raccolta è usurata. 5. La lama (o lame) del soffiatore è curva o sbilanciata. 2. Serrate il bullone di fissaggio della lama. 3.
Note:
Informazioni sull’avvertenza relativa alla legge della California “Proposition 65” Che cos’è questa avvertenza? Potreste vedere un prodotto in vendita provvisto di un’etichetta di avvertenza come questa: AVVERTENZA Può provocare cancro e danni riproduttivi – www.p65Warnings.ca.gov.
