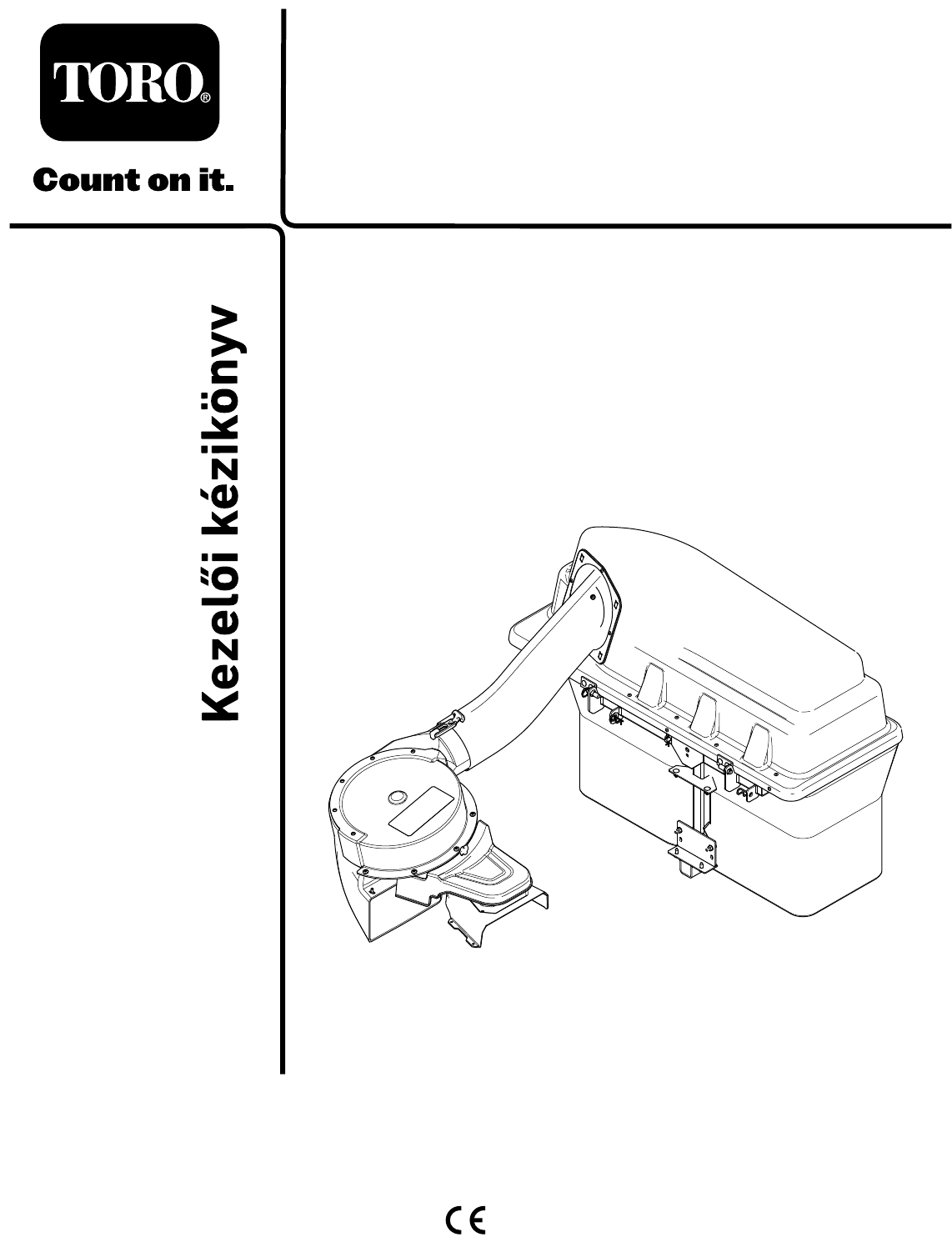

Form No. 3443-783 Rev A E-Z Vac™ teljes dupla zsákolóadapter TITAN® nulla fordulósugarú fűnyíró traktor Modellsz. 79346—Sorszám 400000000 és ettől felfelé Regisztráljon a következő címen: www.Toro.com.
FIGYELMEZTETÉS Modellsz. KALIFORNIA 65-ös számú figyelmeztetés A termék használata Kalifornia állam jogszabályai által rákkeltőnek, születési, illetve reprodukciós rendellenességet okozónak nyilvánított vegyi anyag vagy vegyi anyagok hatásának való kitettséget eredményezhet. Sorszám Ez a kézikönyv meghatározza a lehetséges veszélyeket, és a (Ábra 2) biztonsági figyelmeztető jelzéssel azonosított biztonsági üzeneteket tartalmaz.
Biztonság Ajánlott karbantartási ütemterv(ek) ...................... 24 Felkészülés karbantartásra .............................. 24 A fedél rácsának tisztítása ................................ 24 A zsákolóadapter és a zsákok tisztítása ............ 25 A ventilátorékszíj ellenőrzése ........................... 25 A ventilátorékszíj cseréje .................................. 25 A zsákolóadapter ellenőrzése........................... 25 A fűnyírókések ellenőrzése............................... 26 Tárolás ...
Vontatással kapcsolatos óvintézkedések feletti uralmát. Csökkentse a vontatott tömeget és lassítson le. • A megálláshoz szükséges távolság a vontatott teher tömegével arányosan nő. Haladjon lassan és hagyjon nagyobb távolságot a megálláshoz. • Vontatható berendezést csak a vontatási pontra csatlakoztasson. • Forduljon nagyobb ívben, hogy a munkaeszköz • Kövesse a munkaeszköz gyártójának ajánlásait ne érjen a géphez. a vontatott eszközök és a lejtőn történő vontatás súlykorlátozására vonatkozóan.
decal109-6809 109-6809 1. Kéz zúzódásának veszélye – ne a teljes zsákolóadaptert távolítsa el a gépről; nyissa fel a zsákolóadapter tetejét, majd távolítsa el a zsáko(ka)t a zsákolóadapterből. A zsákolóadapter tetejét ne lecsukott helyzetben távolítsa el; nyissa fel a zsákolóadapter tetejét, majd így távolítsa el.
Felszerelés Mellékelt alkatrészek Használja az alábbi táblázatot, hogy megállapítsa, valamennyi alkatrész leszállításra került-e. Eljárás Mennyiség Megnevezés Alkalmazás 1 Nincs szükség alkatrészre – Készítse elő a gépet. 2 Súlytálca Bal súlytálcatartó Jobb súlytálcatartó Fogantyús ellensúly – 16 kg Rögzítőrúd Csavar (⅜" × 1¼") Peremes anya (⅜") Kapupántcsavar (⅜" × 1") Önmetsző csavar (5/16" × ¾") 1 1 1 1 1 2 4 2 2 Szerelje fel a súlyokat.
Eljárás 12 Mennyiség Megnevezés Felső cső Csavar (¼" × ¾") Alátét(¼") Rögzítőanya (¼") Alsó cső 1 2 2 2 1 Alkalmazás Szerelje fel a kidobócsöveket. A gép jobb és bal oldalát normál üzemeltetési helyzetben határozza meg. 1 2 A gép előkészítése A súlyok felszerelése Nincs szükség alkatrészre Ehhez az eljáráshoz szükséges alkatrészek: Eljárás Készítse elő a gépet a következő eljárással a fúvó és simító készlet felszereléséhez.
g196533 Ábra 3 Kivágott nézet 1. Súlytálcatartók 3. Peremes anya (⅜") 2. Csavar (⅜" × 1¼") 4. Önmetsző csavar (5/16" × ¾") g196560 Ábra 5 1. Rögzítőrúd 2. Súlytálca 5. 3. 3. Fogantyús ellensúly Rögzítse a súlytálcát a tartókhoz a 2 kapupántcsavar (⅜" × 1") és a peremes anyák segítségével (Ábra 4). Csúsztassa be a rögzítőrudat a tálcába, majd fordítsa el reteszelt helyzetbe (Ábra 5). Fontos: Ha leszeli a gépről a zsákolóadaptert, mindig szerelje le az ellensúlyokat is.
felhegesztett nyíróasztal-konzolokból, a rugóból és a kidobónyílás-terelőlapból (Ábra 6). 4 Megjegyzés: A gépén levő fűcsúszda nem feltétlenül néz ki úgy, mint a képen látható. A terelőlemez és a ventilátor-tartóelem felszerelése Ehhez az eljáráshoz szükséges alkatrészek: 1 Ventilátor-tartóelem 2 Hatlapfejű peremes csavar (⅜" × ¾") 1 Terelőlemez 4 Kapupántcsavar (5/16" × ¾") 4 Peremes anya (5/16") Eljárás 1.
2. Távolítsa el a meglévő csavart és anyát a nyíróasztalról (Ábra 9). Fontos: 122 és 152 cm-es nyíróasztaloknál csak egy csavart és egy anyát kell eltávolítani. 137 cm-es nyíróasztalnál távolítsa el a csavart és az anyát a Ábra 9 szerint. g206496 Ábra 10 A képen a 137 cm-es nyíróasztal látható. 1. Belső terelőlemez 2. Furat a 122 és 152 cm-es nyíróasztalra való felszereléshez 3. Furat a 137 cm-es nyíróasztalra való felszereléshez 4. Jobb oldali kés g206498 Ábra 9 1. Meglévő csavar 2. Meglévő anya 5.
5 Az ékszíjtárcsaegység, az ékszíjburkolat és a vállas csavar fel-/beszerelése Ehhez az eljáráshoz szükséges alkatrészek: 1 Ékszíjtárcsaegység 1 Ékszíjburkolat g201435 Ábra 12 1. Ékszíjburkolat Eljárás 1. Távolítsa el az anyát és az alátétet a jobb oldali nyíróasztal-ékszíjtárcsáról. 2. Szerelje fel az ékszíjtárcsaegységet a jobb oldali nyíróasztal-ékszíjtárcsára a korábban eltávolított anya és alátét segítségével (Ábra 11).
g308798 Ábra 13 1. Anya 3. Csavar 2. Meglévő függesztőkonzol g302477 Ábra 15 2. Szerelje fel a stabilizátorkonzolt a motorvédő burkolatra a 2 kapupántcsavar (5/16" × ¾") és 2 rögzítőanya (5/16") segítségével a Ábra 14 szerint. 1. Rögzítőanya (5/16") 5. 2. Csavar (5/16" × 1") Állítsa felhajtott helyzetbe a csuklós vázat, majd rögzítse a gépváz aljához a 2 önmetsző csavarral (5/16" × ¾") a Ábra 16 szerint. g308799 Ábra 14 1. Rögzítőanya (5/16") 3. 4. 2.
g308335 Ábra 17 A képen a nyíróegység bal oldala látható. g201213 Ábra 18 8. Illessze be a rudak hajlított végét a munkaeszközkonzolba a Ábra 17 szerint, majd rögzítse a rudak végét alátét és rugós sasszeg segítségével. 1. Rugós sasszeg 8 7 A zsákolóadapter tetejének összeszerelése A reteszelőrúd beszerelése Ehhez az eljáráshoz szükséges alkatrészek: 1 Reteszelőrúd 1 Rugós sasszeg 2.
9 A zsákolóadapter tetejének felszerelése Ehhez az eljáráshoz szükséges alkatrészek: 2 Gyűjtőzsák Eljárás 1. Szerelje fel a zsákolóadapter tetejét a zsákolóadapter vázára. Megjegyzés: A zsákolóadaptere esetleg eltérhet a képen láthatótól. 2. Csúsztassa a konzolokat a zsákolóadapter vázán levő csapokra, majd fűzze be a rugós karikát a jobb oldali csap furatába (Ábra 20). 3. Hajtsa le a zsákolóadapter fedelét üzemi helyzetbe.
g033030 Ábra 22 6. Rögzítse a fedelet a retesszel (Ábra 22). 10 A ventilátoregység felszerelése g016265 Ábra 20 1. Zsákolóadapter fedele 4. Rugós karika 2. Zsákolóadapter váza 5. Csap Ehhez az eljáráshoz szükséges alkatrészek: 1 3. Zsákolóadapter-fedél konzolja 4. Ventilátoregység Eljárás FIGYELMEZTETÉS Hajtsa fel a zsákolóadapter fedelét, majd csúsztassa rá a zsákok vázán található horgokat a rögzítőkonzolokra (Ábra 21).
Megjegyzés: A ventilátoregységnek magától reteszelődnie kell a Ábra 24 szerint. 11 A ventilátorékszíj és az elektromos mozgatású zsákolóadapter-fedél felszerelése Ehhez az eljáráshoz szükséges alkatrészek: 1 Elektromos mozgatású zsákolóadapter-fedél 1 Ventilátorékszíj g201514 Ábra 23 1. Ventilátoregység Eljárás 3. Ventilátor-tartóelem 2. Ventilátor-forgócsap 1. Tegye fel az ékszíjat a ventilátor-ékszíjtárcsára (Ábra 25 és Ábra 26); lásd: 10 A ventilátoregység felszerelése (oldal 15).
g201515 Ábra 27 1. Gomb 3. Ékszíjburkolat 2. Elektromos mozgatású zsákolóadapter-fedél g201513 Ábra 26 1. Ventilátor-ékszíjtárcsa 5. Feszítőkar 2. Ventilátor a helyén (a jobb láthatóságért a háza eltávolítva) 6. Hajtótárcsa 3. Rugó 7. Szíjfeszítő tárcsa 4. Feszítőtárcsa-csap 8. Ventilátorékszíj 2. 3. 12 A kidobócsövek felszerelése Ügyeljen arra, hogy az ékszíj a ventilátorékszíjtárcsához igazítva maradjon, amikor felszereli a ventilátoregységet.
Megjegyzés: Ügyeljen arra, hogy az alsó csövön a kivágás alul legyen, amikor felszereli (Ábra 30). g018440 Ábra 29 1. Felső cső 3. Zsákolóadapter fedele 2. Kinyúló gumitömítés 12. Igazítsa a felső cső furatait az alsó cső felületén levő bemélyedésekhez. Megjegyzés: A csövek profilból nézzenek ki a Ábra 30 szerint. Megjegyzés: Ne használja a fröccsöntött nyílfejek közelében levő furatot. g018444 Ábra 28 Alsó kidobócső retesze 1. Ventilátoregység 3. Retesz 2. Felső retesz 7.
g018439 Ábra 31 Furatok készítése az alsó kidobócsőbe 1. Bemélyedések 4. Felső cső 2. Alsó cső 5. Szerelje be ide a csavart (¼" × ¾"), az alátéttel (¼") és rögzítőanyával (¼"). 3. Készítsen 6,5 mm átmérőjű furatot. 6. Felső cső – meglévő furatok 14. Távolítsa el a felső és az alsó csövet a gépről. 15. Csúsztassa össze a csöveket, és igazítsa össze a furatokat. 16. Tegye fel az alátéteket (¼") a csavarokra (Ábra 31). 17.
A fűgyűjtő zsákok ürítése Üzemeltetés VESZÉLY FIGYELMEZTETÉS A törmelék, például a levelek, a fű vagy a gallyak lángra kaphatnak. A motortérben keletkezett tűz személyi sérülést és anyagi kárt okozhat. A személyi sérülések elkerülése érdekében kövesse az alábbi lépéseket: • A munkaeszköz használata előtt ismerje meg a Kezelői kézikönyvben található összes kezelési és biztonsági előírást. • Tartsa a motor és a kipufogó környékét törmeléktől mentesen.
A zsákolóadapterben keletkező elakadás megszüntetése FIGYELMEZTETÉS A zsákolóadapter működtetése során forog a ventilátor, és levághatja a kezét, az ujjait, vagy ezek sérülését okozhatja. • Állítsa le a motort és várja meg, amíg leállnak a mozgó alkatrészek, csak ezután kezdjen bele a ventilátor beállításába, tisztításába, javításába és vizsgálatába, valamint a csatorna eltömődésének megszüntetésébe. Vegye ki az indítókulcsot.
Fűnyírási technika A zsákolóadapter eltávolítása A gyep legjobb kinézete érdekében az új sáv legyen kissé átfedésben az előzőleg nyírttal. Ezzel csökkenti a motor terhelését, és csökkenti a csatorna és a kidobócső eltömődésének az esélyét. VIGYÁZAT A gép zsákolóadapter nélkül, első zsákolóadapter-ellensúllyal való használata instabil működést eredményezhet, ami a gép feletti uralom elvesztését eredményezheti. • Mindig távolítsa el az első ellensúlyokat is, ha leszereli a zsákolóadaptert.
szerelje fel a teljes zsákolórendszert, és szívassa fel vele a fűnyesedéket. Az eltömődés jelei A zsákolás során a fűnyíró normál esetben elöl kifújja a fűnyesedék egy kis részét. A túl nagy mennyiségű kifújt nyesedék azt jelzi, hogy a zsákok megteltek vagy a rendszer eldugult.
Karbantartás Megjegyzés: A gép jobb és bal oldalát normál üzemeltetési helyzetben határozza meg. Ajánlott karbantartási ütemterv(ek) Karbantartási időköz Az első 8 óra után Minden használat után Karbantartási intézkedés • Ellenőrizze a ventilátorékszíjat. • Ellenőrizze a zsákolóadaptert. • Tisztítsa meg a fedél rácsát. • A zsákolóadapter tisztítása. Minden 25 órában • Ellenőrizze a ventilátorékszíjat. Minden 100 órában • Ellenőrizze a zsákolóadaptert.
A zsákolóadapter és a zsákok tisztítása Szolgáltatásszünet: Minden használat után 1. Mossa le belülről és kívülről a zsákolóadapter fedelét, a zsákokat, a csövet és a fűnyíró alját. Megjegyzés: A szennyeződések eltávolításához használjon enyhe autósampont. 2. Feltétlenül távolítsa el minden alkatrészről a rátapadt füvet. 3. Az összes alkatrész lemosása után hagyja azokat alaposan megszáradni. Megjegyzés: Amikor az összes alkatrészt visszaszerelte, indítsa be és járassa a motort kb.
3. Tárolás Húzzon meg minden csavart és csavaranyát. A fűnyírókések ellenőrzése A zsákolóadapter tárolása 1. Ellenőrizze rendszeresen a fűnyírókéseket és akkor is, ha idegen tárgynak ütköztek. 1. Tisztítsa meg a zsákolóadaptert; lásd: A zsákolóadapter tisztítása. 2. Ha a kések nagyon elkoptak vagy károsodtak, szereljen fel új késeket; a teljes késkarbantartással kapcsolatban lásd a gép Kezelői kézikönyvét. 2. Vizsgálja meg a zsákolóadapter épségét; lásd: A zsákolóadapter átvizsgálása. 3.
Hibakeresés és elhárítás Probléma Rendellenes rezgés tapasztalható. Alacsony a fűgyűjtési teljesítmény A ventilátor és a csövek túl gyakran eltömődnek. Lehetséges ok 1. Egy vagy több kés elgörbült vagy kiegyensúlyozatlanná vált. 1. Szereljen fel új kést vagy késeket. 2. A késrögzítő csavar laza. 3. Meglazult egy ventilátor-ékszíjtárcsa vagy a szíjtárcsaegység. 4. A ventilátorékszíj elhasználódott. 5. A ventilátor egy vagy több lapátja elgörbült vagy kiegyensúlyozatlanná vált. 2.
