Allgemeine Spezifikationen
Zuverlässigkeit, kalkulierte MTBF (MIL-HDBK-217F, +25 °C ground benign) > 1.2 Mio. Std.
Isolationspannung (60 sec.) – Eingang/Ausgang 1500 VDC
Isolationskapazität – Eingang/Ausgang 300 pF max.
Isolationswiderstand – Eingang/Ausgang > 1000 MW
Schaltfrequenz 300 kHz typ. (Pulsbreitenmodulation)
Vibration MIL-STD-810E
Sicherheitsstandards UL/cUL 60950-1, IEC/EN 60950-1
Sicherheitsgenehmigungen – UL/cUL www.ul.com - Zertifkate (File-Nr. E188913)
Extern Ein/Aus Ein: 3.5 ... 12 VDC oder keine Verbindung
Aus: 0 ... 1.2 VDC oder Verbindung Pin 1 & Pin 2/3
Konverter Aus: 2.5 mA (Leerlaufstrom)
Umweltverträglichkeit – Reach www.tracopower.com/products/ten8-reach.pdf
– RoHS RoHS Direktive 2002/95/EC
Physikalische Spezifikationen
Gehäusematerial Kupfer, vernickelt
Bodenplatte nicht leitender Kunststoff FR4
Vergussmasse Epoxid (UL 94 V-0 Klasse)
Gewicht 17 g
Löttemperatur max. 265 °C / 10 sec.

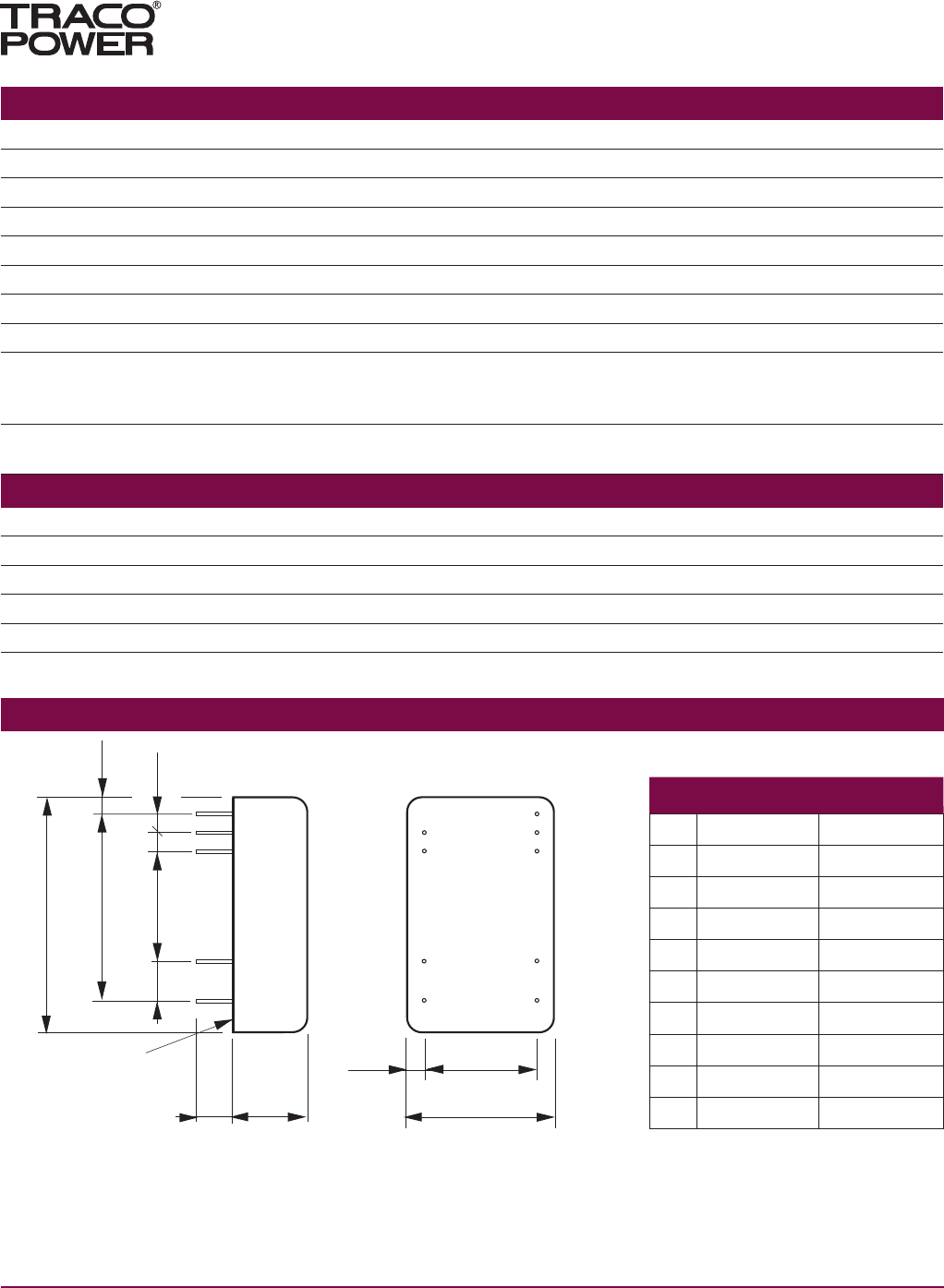

Gehäuseabmessungen
2.0
25.4
(1.0)
20.3
(0.8
)
2.54
(0.1)
32
(1
.25
)
10.2
15.24
(0.6)
9
11
22
23
2
3
16
14
Unteransicht
15.24
(0.6)
5.08
2.4
3.8
Isolierte Bodenplatte
(0.1
)
(0.4
)
(0.15)
(0.08
)
(0.2)
1
2.54
(0.1)
Abmessungen in [mm], () = inch
Pin-Durchmesser: 0.5 ±0.05 (0.02 ±0.002)
Toleranz: ±0.5 (0.02)
Pin-Raster-Toleranzen: ±0.35 (0.014)
Pin Single Dual
1
Extern Ein/Aus Extern Ein/Aus
2
– Uein (GND) – Uein (GND)
3
– Uein (GND) – Uein (GND)
9
NC Common
11
NC – Uaus
14
+ Uaus + Uaus
16
– Uaus Common
22
+ Uein (Vcc) + Uein (Vcc)
23
+ Uein (Vcc) + Uein (Vcc)
Pin-Out
DC/DC-Konverter
TEN 8 Serie 8 Watt
NC= Keine Funktion Pins.
