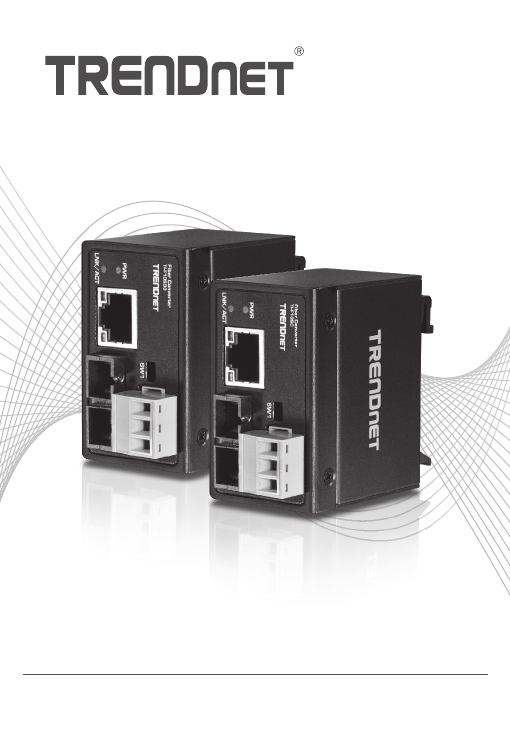

Guía de instalación rápida TI-F10SC/TI-F10S30
Table of Content Español 1. Antes de comenzar 2. Referencia rápida 3. Instalación del Hardware 4.
1. Antes de comenzar Contenidos del Paquete Ÿ TI-F10SC/TI-F10S30 Ÿ Guía de instalación rápida Ÿ Bloque de terminales extraíble Ÿ Montaje en DIN-Rail Ÿ Placas para montaje en pared Requisitos mínimos Ÿ Red existente Ÿ Fuente de alimentación (TI-M6024) 2.
3. Instalación del hardware El convertidor de fibra puede colocarse en un escritorio o montarse en una pared o en DIN-Rail. Instrucciones de montaje en DIN-rail 1. Acople el soporte de montaje en DIN-Rail al convertidor de fibra. 2. Coloque la unidad en frente del DIN-Rail y enganche el soporte de montaje en el carril. 3. Gire el convertidor de fibra para abajo, hacia el carril, hasta dejarlo fijado. Escuchará un clic cuando quede fijado. Montando la unidad Soltando la unidad 4.
Instrucciones para montaje en pared 1. Fije las placas de montaje en pared al convertidor de fibra. 2. Monte la unidad. Nota de seguridad Ÿ Apague la alimentación antes de conectar cualquier módulo o cable. El voltaje correcto de suministro de alimentación (12 - 60 V DC o 18 - 36 V AC) figura en la etiqueta del producto. Compruebe el voltaje de su fuente de alimentación para asegurarse de que esté utilizando la parte correcta.
Aplicar la alimentación 1. Conecte el fuente de alimentación (se vende por separado) al bloque de terminales incluido (según se indica más abajo) y fíjelo con los tornillos. Nota: Las polaridades deben coincidir. 2. Acople el bloque terminal a la unidad, conecte el cable neutro a tierra y suministre alimentación al adaptador de corriente. 3. Conecte una fuente de red al switch y conecte otros dispositivos de red PoE o no PoE al switch. Compruebe los LED para confirmar que las conexiones estén establecidas.
4. Más información Switch Dip ENCENDIDO APAGADO 1 2 Dip 1 Dip 2 Encendido Modo convertidor Apagado Modo switch (por defecto) Encendido Función LFP activada Apagado Función LFP desactivada (por defecto) Nota: LFP son las siglas de Link Fault PassThrough. Si el convertidor de medios transmisor sufre una pérdida de enlace TP, desconectará la transmisión. También se desconectará el convertidor de fibra receptor.
Limited Warranty TRENDnet warrants its products against defects in material and workmanship, under normal use and service. Specific warranty periods are listed on each of the respective product pages on the TRENDnet website. Garantie Limitée TRENDnet garantit ses produits contre les problèmes de matériel ou de fabrication, dans des conditions normales d'utilisation et de service. Les périodes de garanties précises sont mentionnées sur chacun des pages produits du site web de TRENDnet.
Certifications This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received. Including interference that may cause undesired operation. Waste electrical an electronic products must not be disposed of with household waste. Please recycle where facilities exist. Check with your Local Authority or Retailer for recycling advice.
