Data Sheet

ZPD2.7 ... ZPD75
ZPD2.7 ... ZPD75
Planar Zener Diodes
Planare Zener-Dioden
P
tot
= 500 mW
V
Z
= 2.7 V ... 75 V
T
jmax
= 175°C
Version 2016-11-23

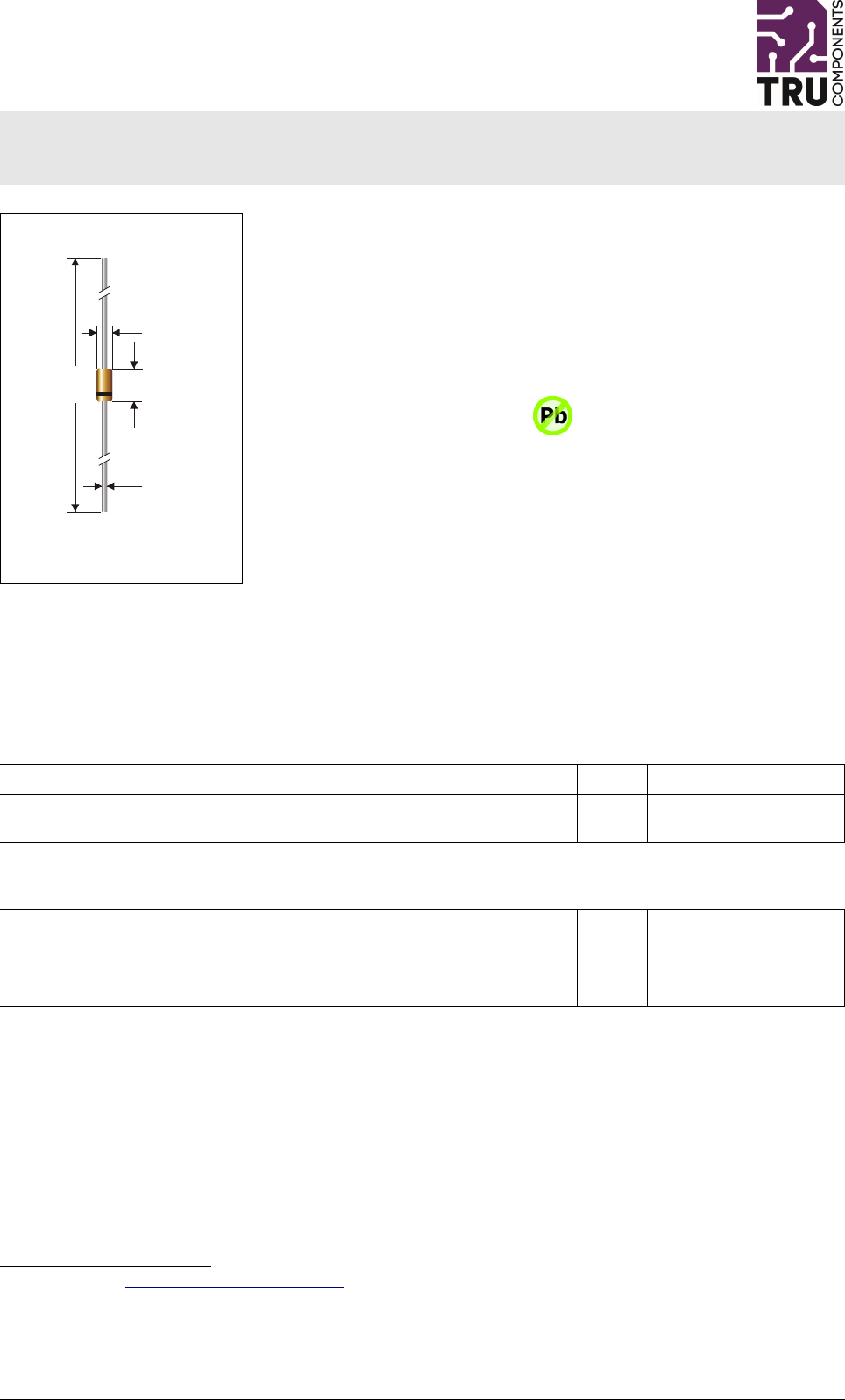

~DO-35 / ~(SOD-27)
Dimensions - Maße [mm]
Typical Applications
Voltage stabilization and regulators
(For overvoltage protection
– uni- and bi-directional – see
TVS diodes BZW04/P4KE series)
Commercial grade
1
)
Typische Anwendungen
Spannungsstabilisierung und -regler
(Für Überspannungsschutz
– uni-und bidirektional – siehe
TVS-Diodenreihe BZW04/P4KE series)
Standardausführung
1
)
Features
Sharp Zener voltage breakdown
Low leakage current
Compliant to RoHS, REACH,
Conflict Minerals
1
)
Besonderheiten
Scharfer Zenerspannungsabbruch
Niedriger Sperrstrom
Konform zu RoHS, REACH,
Konfliktmineralien
1
)
Mechanical Data
1
) Mechanische Daten
1
)
Taped in ammo pack 5000 Gegurtet in Ammo-Pack
Weight approx. 0.17 g Gewicht ca.
Solder & assembly conditions 260°C/10s Löt- und Einbaubedingungen
MSL N/A
Standard Zener voltage tolerance is graded to the international E 24 (~ ±5%) standard.
Other voltage tolerances and higher Zener voltages on request.
Die Toleranz der Zener-Spannung ist in der Standard-Ausführung gestuft nach der internationalen
Reihe E 24 (~ ±5%). Andere Toleranzen oder höhere Arbeitsspannungen auf Anfrage.
Maximum ratings
2
) Grenzwerte
2
)
Power dissipation – Verlustleistung T
A
= 25°C P
tot
500 mW
3
)
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
T
j
T
S
-50...+175°C
-50...+175°C
Characteristics Kennwerte
Thermal resistance junction to ambient air
Wärmewiderstand Sperrschicht – umgebende Luft
R
thA
< 300 K/W
2
)
Thermal resistance junction to lead
Wärmewiderstand Sperrschicht − Anschlussdraht
R
thL
< 240 K/W
4
1 Please note the detailed information on our website or at the beginning of the data book
Bitte beachten Sie die detaillierten Hinweise auf unserer Internetseite bzw. am Anfang des Datenbuches
2 T
A
= 25°C unless otherwise specified – T
A
= 25°C wenn nicht anders angegeben
3 Valid, if leads are kept at ambient temperatere at a distance of 10 mm from case
Gültig, wenn die Anschlussdrähte in 10 mm Abstand vom Gehäuse auf Umgebungstemperatur gehalten werden
4 Tested with pulses – Gemessen mit Impulsen
1
Pb
E
L
V
W
E
E
E
R
o
H
S
Ø 1.9
±0.1
Ø max 0.5
62.5
±3
3.9
±0.4
