Residential Single and Double Wall Oven Service Manual

7.6 OVEN SCHEMATICS
1
2
3
4
S
W
1
1
2
5
2
2
6
11
2
1
3
2
4
1
9
8
16

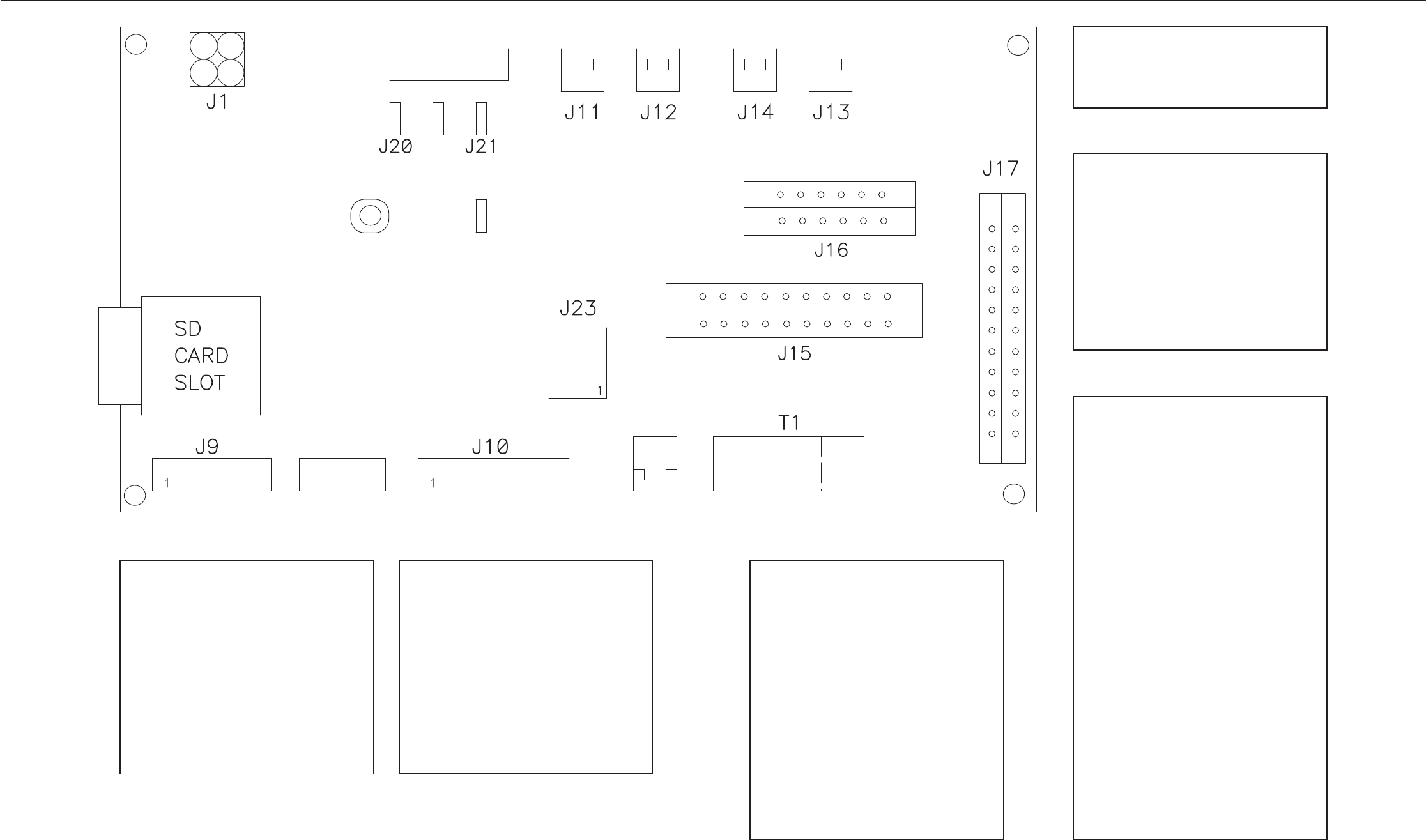

RWD/RWS GEN 2 CONTROL BOARD
Pin-out descriptions
REV. A 9_08
J16-1 Low cooling ow sw. +24VDC
J16-2 Low cooling ow sw. status
J16-3 Low cooling ow sw. return (-)
J16-4 Low door lock status (+)
J16-5 Low door lock status return (-)
J16-6 Low door unlock status (+)
J16-7 Low door unlock return (-)
J16-8 RTD Lower (+)
J16-9 RTD Lower (-)
J16-10 RTD meat probe (+)
J16-11 RTD meat probe (-)
J16-12 Low front panel light switch (+)
J16-13 Low front panel light switch (-)
J16-14 Low door light switch (+)
J16-15 Low door light switch (-)
J16-16 Not Used
J15-13 Door lock L (+)
J15-14 Door lock L return (-)
J15-15 Up cooling ow sw. +24VDC
J15-16 Up cooling ow sw. status
J15-17 Up cooling ow sw. return (-)
J15-18 Oven over temp (+)
J15-19 Oven over temp return (-)
J15-20 RTD Upper (+)
J15-21 RTD Upper (-)
J15-22 Up front panel light switch (+)
J15-23 Up front panel light switch (-)
J15-24 Not Used
J15-1 Blower Status Upper
J15-2 Blower Status Lower
J15-3 Not used
J15-4 Not used
J15-5 Monitor (+)
J15-6 Monitor Return (-)
J15-7 Primary (+)
J15-8 Primary return (-)
J15-9 Secondary (+)
J15-10 Secondary return (-)
J15-11 Door lock R (+)
J15-12 Door lock R return (-)
J17-1 HX1 Heater
J17-2 HX2 Heater
J17-3 Convection Heater
J17-4 Bake Heater
J17-5 Broil Outer Heater
J17-6 Broil Inner Heater
J17-7 Pre heat Heater
J17-8 Blower Upper
J17-9 Blower Lower
J17-10 PWM0
J17-11 PWM1
J17-12 Door Latch 1
J17-13 Door Latch 2
J17-14 Door Latch Lower
J17-15 Convection Fan
J17-16 Mag 1
J17-17 Mag 2
J17-18 Mag Fan
J17-19 Stirrer Motor
J17-20 Door Light
J17-21 Door Light Lower
J17-22 Cooling Fan
J17-23 Cooling Fan Lower
J17-24 Spare
J17-25 Spare
J17-26 Monitor Interlock
J9 Lower Oven Display
J10 Upper Oven Display
J11 Upper Oven Mode Control
J12 Upper Oven Mode Control
J14 Lower Oven Temp Control
J13 Lower Oven Mode Control
J20 Speaker
J21 Clock assembly
J23 USB connection
T 1 Current transformer
SW1 Master board reset
J1 - 1 +24VDC (input)
J1 - 2 +24VDC (input)
J1 - 3 Ground (input)
J1 - 4 Ground (input)
