HOBBY DRILL 2000 mini fúrógép készlet
Megrend. szám: 80 22 12
Kezelési utasítás
1. ábra 2. ábra

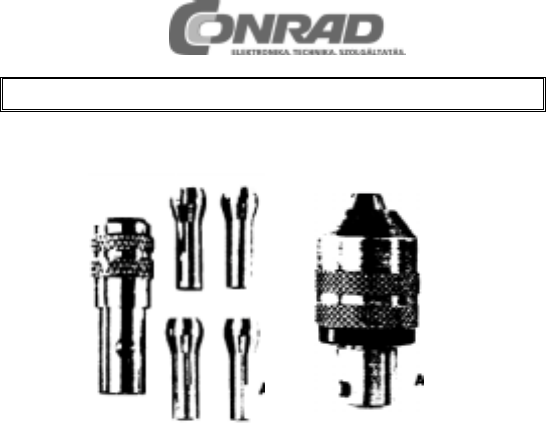

Befogó patron és fúrótokmány Gyorsbefogó
tokmány,
Fúrófej
, No. 1504
precíziós
fúrótokmány
No. 1500 befogó patron 0,3 – 1,0 mm No. 1532 becsiszolt
No. 1501 befogó patron 0,8 – 1,7 mm pofákkal, befogható átmérő
No. 1502 befogó patron 1,6 – 2,4 mm 0,4 – 3,5 mm
No. 1503 befogó patron 2,4 – 3,2 mm
A. A szerszámok befogása
1. Fúrófej 1504
1.1
Bármilyen, 2,35 mm szárátmérőjű szerszámot dugjunk be a
fúrófej oldalán lévő furatba és fogjuk meg szilárdan.
1.2
Lazítsuk meg a fúrófej anyáját, és fogjuk be a szükséges
szerszámot.
1.3
Gyárilag a fúrófejbe az 1-6 – 2-4 mm befogható átmérőjű
patront helyezzük be, amely majd’ minden szerszámhoz illik.
Lényegében az eltérő fúrókhoz és a 3 mm-es szárátmérőjű
szerszámokhoz, a vastagságtól függően, a 0,3 – 1,0 mm / 0,8 –
1,7 mm / 2,4 – 3,2 mm patront használjuk. Ehhez az 1.1 alatt
leírtak szerint az anyát teljesen csavarjuk le és a befogó
patront cseréljük ki.
2. Gyorsbefogó tokmány 1532
A szerszámcsere ugyanúgy megy végbe, mint az 1504
fúrótokmánynál (lásd 1), csupán elmarad a befogó patronok
hosszadalmas cseréje.
B. Energia ellátás
1. Transzformátorok
1.1
Elektro-Hobby-Drill Typ 2 és Typ 2 SUPER
A gépek 12 – 18 V egyenfeszültséggel működnek, kb.1 A.
a. 2 típus 1504 fúrófejjel
12 V = áramforrást ajánlunk, mivel magasabb feszültség
esetében előfordulhat, hogy a fúrófej a fellépő
kiegyensúlyozatlanság miatt ütni kezd.
Ajánljuk a 12 V = transzformátort No. 0230 és a 9 – 18 V
szabályozható transzformátort No. 0265
Figyelem: a piros csatlakozó hüvelybe a + pólus jön.
b. 2 típus 1532 fúrófejjel és a 2 SUPER típus.
15 – 18 V = áramforrást ajánlunk, mivel a 2 típusnál a nehéz
gyorsbefogó tokmány csak 15000 ford/perc-nél rezeg be
egyébként tisztán és nyugodtan fut, és több erő is van a
gépben. A kiegyensúlyozatlanság a 2 SUPER típusnál nem
fordul elő. Ajánljuk a 15 V = transzformátort No. 0245 és a 9 –
18 V= szabályozható transzformátort, No. 0265.
1.2
Elektro-Hobby-Drill Typ 3
A gép 12 – 18 V egyenfeszültségről működik, kb. 2,5 A. Ennek
megfelelő kimenő teljesítményű transzformátorra van
szükségünk. Megfelelő eredményekhez csak 2,5 A felett
jutunk. Ajánljuk a 9 – 18 V =, 4A, No. 0265 transzformátort.
Figyelem: a piros csatlakozó hüvelybe a plusz (+) pólus
csatlakozik.
2. Elemtartó doboz No. 1585
(csak a Typ 2-höz és a
Typ 2 SUPER-hez). Az elemtartó dobozzal mindkét fúrógépet
több órán át kielégítő módon működtethetjük. 4 db 4,5 V-os
laposelemről kívánságunk szerint 13,5 V-ot és 18 V-ot is
levehetünk. Vegyük itt figyelembe a feszültségnek a
fúrótokmánnyal összefüggő megválasztásánál a
transzformátoroknál adott tanácsokat.
Az elemek behelyezési sorrendjét a doboz fedelén láthatjuk.
Figyelem: a piros csatlakozó hüvelybe a plusz (+) pólus
csatlakozik.
3. Kiegészítő dugaszoló és hosszabbító kábel
autóakkumulátorhoz No. 1572
Gépkocsi rozsdátlanításánál és a modelleknek a terepen való
javításánál az autó akkumulátor kiváló energiaforrás. A
szivargyújtón keresztül az Elektro-Hobby-Drillt csatlakozó
közdarabbal és a hosszabbító kábellel közvetlenül a gépkocsi
akkumulátorához csatlakoztathatjuk.
Vegyük figyelembe a B 4 alatti tanácsokat.
4. Egyéb áramforrások
Meglévő egyenfeszültségű modellvasút transzformátorok, 12
V-os autóakkumulátorok és száraz akkuk mind használhatók
energiaforrásként. Ugyancsak csatlakoztathatók a gépek 12 V-
os akkutöltőkhöz. Mindegyik esetben ügyeljünk a polaritásra
(piros hüvelyhez a + pólust!)
Az No. 1532 gyorsbefogó tokmány esetében a 12 V (kb. 12000
– 13000 ford/perc) a Typ 2-nél nem elegendő az egyenletes
járáshoz. Erre az esetre ajánljuk, hogy az 1532 fúrófejet
cseréljük ki az 1504-re. A Typ 2 SUPER-nél és a TYP 3-nál
minderre nincs szükség.
C.
A fúrófej cseréje
Valamennyi Elektro Hobby Drill kisfúrógépnél az éppen
szükséges tokmány a tengelyre egyszerűen fel van csavarva.
D. Néhány ötlet és tanács
1.
Amennyibe gyakran kell tengelyre merőleges irányú nyomást
kifejteni (csiszolás, vágás, fűrészelés, stb.) a Typ 2-t ne
nyomjuk túlságosan, mert többszöri ilyen használat által a
futás-pontossága romlik. A Typ 2 SUPER és a Typ 3 esetében
ez a probléma nem áll fenn, mivel a fúróorsóvezetés
golyóscsapágyban fut.
2.
Járó motor mellett a fúrófej erős lefékeződése vagy megfogása
erősen igénybe veszi a motort, és lecsökkenti annak
élettartamát.
3.
Amennyiben a gépek hosszabb időn keresztül maximális
fordulatszámon járnak (kb. 18.000 – 20.000 ford/perc, 18 V), a
motorok felmelegednek és a hő átvivődik a házra. Az
eldeformálódás elkerülésére maximális terhelés esetén időről
időre a működtetésbe iktassunk be szünetet. Amíg a gépet a
motor közelében fogva kézben tudjuk tartani, addig ez az
állapot még nem következett be.
4.
A gép karbantartásmentes. A motornak nincs szüksége sem
olajozásra, sem zsírozásra. Amennyiben a fúrótokmány és a
fúrófej járása nehezebbé válna, cseppentsünk egy csepp olajat
a menetre.
5.
A munkánál viseljünk munkavédelmi szemüveget.
E. Tartozékok
1. Fúrógép állvány No. 0510
Valamennyi gép ideális precíziós kiegészítője. Háromszoros
megvezetése révén maximális pontosságú. Függőleges és
vízszintes helyzetben is használható. 2 szorítóval az asztalhoz
rögzíthető. Precíz fúrásoknál elengedhetetlen. Ideális segítség
a flexibilis tengely használatánál. a magassága és a
furatmélység fokozatmentesen állítható.
Magassága 210 mm, alaplap 100 x 120 mm.
Furatmélység max. 30 mm, magasság állítási tartomány 0
–
