Připojení reproduktoru k zesilovači ELA 100V

• V tomto případě ponechte ploché konektory měniče výkonu (impedance) se šroubovými svorkami

připojené k plochým jazýčkovým kontaktům reproduktoru.

• Výstupní výkon a tím i hlasitost poslechu zvolíte připojením reproduktoru k příslušné šroubové svorce. Čím

vyšší výstupní výkon nastavíte, tím zvýšíte i hlasitost poslechu reproduktoru v poměru k jiným (dalším)

k zesilovači připojeným reproduktorům. Celkový výkon všech k zesilovači připojených reproduktorů nesmí

překročit maximální výkon zesilovače ELA 100V.

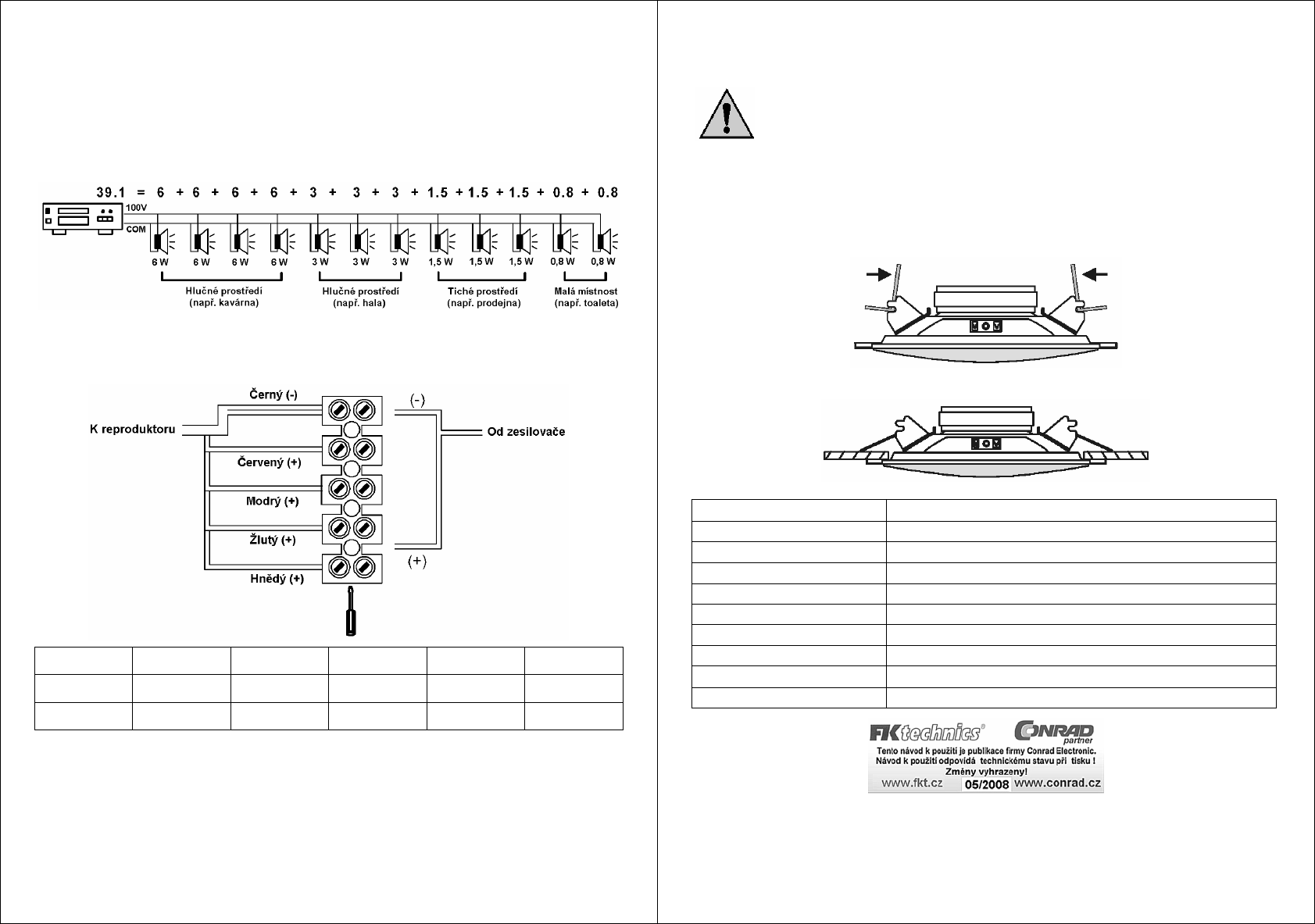

Příklad připojení reproduktorů k zesilovači ELA 50 W (obj. č. 33 55 68)

• K černé svorce měniče výkonu připojte záporný (-) kontakt (kabel) reproduktoru a podle požadovaného

výkonu připojte k červené, modré, žluté nebo ke hnědé svorce měniče výkonu kladný (+) kontakt (kabel)

reproduktoru (viz následující tabulka).

Výkon

6 W 3 W 1,6 W 0,8 W Kostra (-)

Impedance

1,633 Ω 3,267 Ω 6,125 Ω 12,250 Ω

- - -

Barva kabelu

Červená Modrá Žlutá Hnědá Černá

Montáž reproduktoru

Neprovádějte montáž tohoto reproduktoru do blízkosti obrazovek televizorů nebo monitorů

počítače. Elektromagnetická pole, který tento reproduktor vyzařuje, mohou způsobit rušení

(snížení kvality) obrazu.

Dejte přitom pozor na to, aby tloušťka stěny stropu odpovídala hmotnosti reproduktoru.

Reproduktor musí být ve stropě pevně zajištěn, aby nemohl vypadnout a způsobit úraz

přítomným osobám.

• Zkontrolujte, zda montážní hloubka ve stropě nebo případně ve stěně odpovídá předepsané montážní

hloubce reproduktoru (48 až 53 mm).

• Vyřízněte ve stropě (ve stěně) otvor o průměru 150 mm (151 mm).

• Sklopte (otočte) 3 příchytky reproduktoru směrem nahoru až po doraz, abyste mohli reproduktor volně

zasunout do montážní otvoru.

• Zasuňte reproduktor do montážního otvoru. Jakmile toto provedete, pak se všechny 3 příchytky

reproduktoru automaticky sklopí dolů a zajistí tím reproduktor v montážním otvoru.

Technické údaje

Impedance (HiFi-zesilovač):

8 Ω

Výkon (HiFi-zesilovač): 20 / 40 W (efektivní / maximální), případně 35 / 80 W

Impedance (zesilovač ELA 100V):

12,250 / 6,125 / 3,267 / 1,633 Ω

Výkon (zesilovač ELA 100V): 0,8 / 1,6 / 3 / 6 W

Frekvenční rozsah: 80 až 21.000 Hz

Akustický tlak (citlivost): 90 dB (87 dB)

Montážní otvor: 150 mm (151 mm)

Montážní hloubka: 48 mm (53 mm)

Síla (tloušťka) stěny:

< 20 mm

Vnější průměr reproduktoru: 185 mm
