• Во избежание поражения электрическим током и повреж-
дения мультиметра не подавайте на его выводы напря-
жение больше 600 В.
• Когда на мультиметр подается эффективное постоянное
напряжение выше 60 В или переменное напряжение со
среднеквадратичным значением выше 30 В, следует
быть особенно осторожным, поскольку возникает опас-
ность поражения электрическим током.
• При проведении измерений правильно выбирайте выво-
ды, режимы работы и диапазоны измерения.
• Не храните, и не используйте мультиметр в местах с по-
вышенной температурой, влажностью, опасностью
взрыва или возгорания, сильным магнитным полем. В
результате отсыревания характеристики прибора могут
ухудшиться.
• При использовании измерительных щупов держите
пальцы за защитными приспособлениями.
• Отключайте напряжение в проверяемых цепях и разря-
жайте все высоковольтные конденсаторы перед измере-
нием сопротивления, проверкой диодов и наличия об-
рывов в цепи.
• Заменяйте батарею, как только появился индикатор раз-
ряженной батареи
. При пониженном напряжении ба-
тареи мультиметр может давать неправильные показа-
ния, что может привести к поражению электрическим то-
ком или получению травм.
• При обслуживании и ремонте мультиметра используйте
сменные части только от модели с тем же номером или с
идентичными электрическими характеристиками.
• Во избежание повреждения или выхода мультиметра из
строя не допускается внесение изменений по своему ус-
мотрению в электрическую схему прибора.
• Для очистки поверхности мультиметра при обслужива-
нии следует использовать мягкую ткань и мягкодейст-
вующее моющее средство. Во избежание коррозии, вы-
хода из строя или повреждения прибора не допустимо
применение абразивов и растворителей.
• Мультиметр предназначен для использования в помеще-
нии.
• Выключайте мультиметр, когда он не используется. Если
прибор не используется в течение длительного времени,
выньте из него батарею питания.
• Регулярно проверяйте батарею питания, поскольку в
процессе работы батарея может потечь. При обнаруже-
нии утечки электролита из батареи, немедленно произве-
дите ее замену. Вытекший электролит может повредить
мультиметр.
Международные электрические символы
Переменный ток (AC)
Постоянный ток (DC)
Переменный или постоянный ток
Заземление
Двойная изоляция
Предупреждение. Обратитесь к инструк-
ции по эксплуатации
Разряженная батарея питания
Проверка цепи на наличие обрыва (про-
звонка цепи)
Проверка диода
Плавкий предохранитель
Соответствие стандартам Европейского
союза
Устройство токовых клещей
(см. рисунок 1)
1. Выводы
2. ЖК-дисплей
3. Функциональные кнопки
4. Поворотный переключатель
5. Рычажок: нажмите на рычажок, чтобы раскрыть клещи. Когда
рычажок отпущен, клещи закрываются.
6. Защитное приспособление для рук: защищает руки от сопри-
косновения с опасной зоной.
7. Клещи-преобразователи: служат для улавливания постоянно-
го и переменного тока, текущего по проводнику. Преобразуют
поле, наведенное током, в напряжение. Проверяемый про-
водник должен быть расположен вертикально в центре кле-
щей.
В пред-
ставлена инфор-
мация о возможных
положениях поворот-
ного переключа
теля
Положение поворотного
переключателя
Функция
OFF
Прибор выключен
Измерение переменного или
постоянного напряжения
Измерение сопротивления
: проверка диодов
: прозвонка цепей
Hz / Duty%
Измерение частоты и коэффи-
циента заполнения
и
Измерение переменного и по-
стоянного тока, с указанием
диапазона измерения
Функциональные кнопки
В таблице представлена информация о действии функциональ-
ных кнопок
Кнопка Выполняемая операция
HOLD
• Нажмите HOLD для перехода в режим фикса-
ции показаний дисплея при любых измерениях.
При этом прибор даст звуковой сигнал.
• Нажмите HOLD вторично для выхода из режи-
ма фиксации
REL∆
При работе в режимах
и :
• Нажмите REL∆ для выбора диапазона изме-
рений вручную. По умолчанию мультиметр ра-
ботает в режиме автоматического выбора диа-
пазона.
• Если мультиметр работает в режиме ручного
выбора диапазона, нажмите REL∆ для пере-
ключения на следующий меньший диапазон.
При работе в режиме
:
• Нажмите REL∆ для перехода в режим REL.
• В этом режиме производится вычитание со-
храненного значения из текущего показания,
результат отображается на дисплее

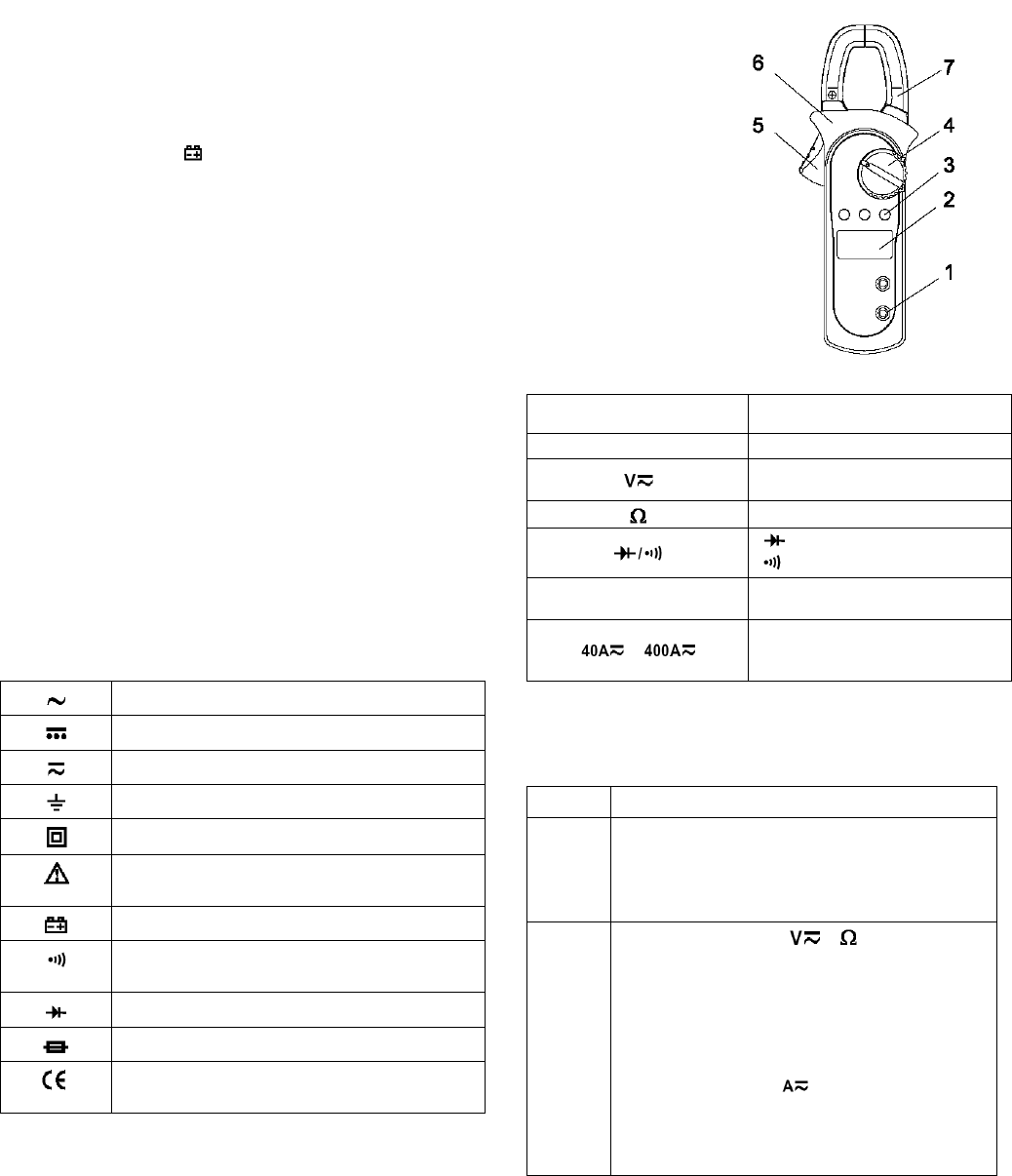

Рисунок 1
