4 Montage en installatie opdak
10 Montagehandleiding auroTHERM exclusiv 0020077988_03
4.1.1.3 Collectoren transporteren
1. Om de collectoren tegen beschadiging te beschermen,
dient u deze altijd staand te transporteren.
2. Transporteer de collectoren met geschikte hulpmidde-
len op het dak.
4.1.2 Minimumafstanden en vrije
montageruimtes in acht nemen
Om de collectoren op een deskundige manier te monteren,
moet u bepaalde afstanden en vrije montageruimtes in acht
nemen.
▶ De nodige randafstanden vindt u terug in het hoofdstuk
"Randafstanden van de dakankers vastleggen".

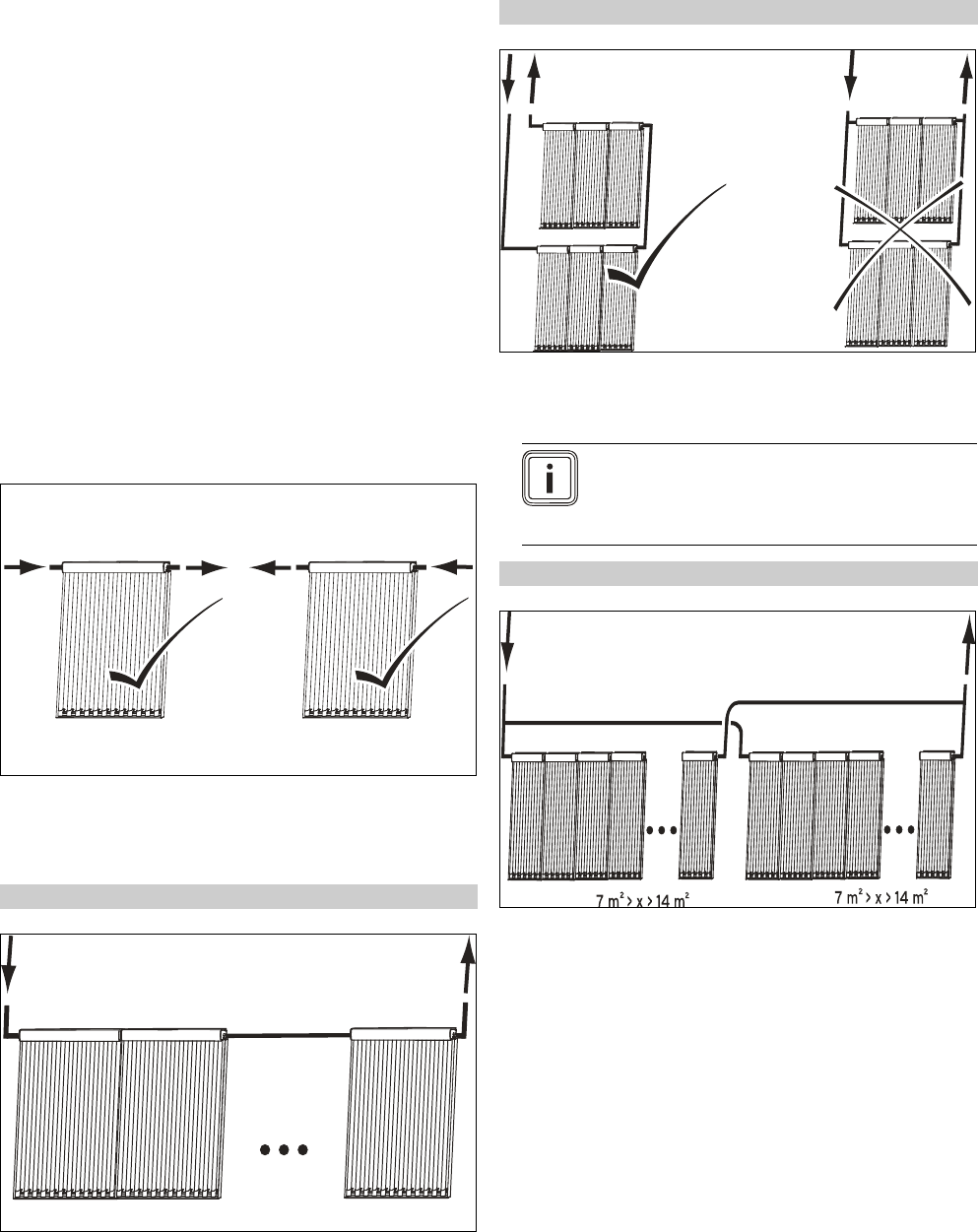

4.1.3 Geschikte koppeling kiezen
▶ Kies voor de collectoren de geschikte koppeling.
▶ Zorg ervoor dat de collectorvloeistof de collectoren of-
wel van links naar rechts of van rechts naar links door-
stroomt.
Voorwaarden: Aantal collectoren VTK 1140/2: 1 … 7
max. 7 x VTK 1140/2
▶ Schakel tot 7 VTK 1140/2 (met 14 m² apertuuropper-
vlak) in serie.
Voorwaarden: Parallelle schakeling, apertuuroppervlak: ≤ 7 m²
▶ Schakel zoveel mogelijk collectoren in serie, ook bij de
schikking van meerdere collectorrijen boven elkaar.
Aanwijzing
Tot een apertuuroppervlak van 7 m² (3
VTK 1140/2 + 1 VTK 570/2) moet u de
collectoren in serie schakelen.
Voorwaarden: Parallelle schakeling, apertuuroppervlak: ≥ 14 m²
▶ Bouw meerdere collectorrijen parallel op en schakel deze
hydraulisch parallel aan elkaar.
▶ Schakel zoveel mogelijk collectoren (minstens 7 m²) in
serie.
