Voorwaarden: Parallelle schakeling

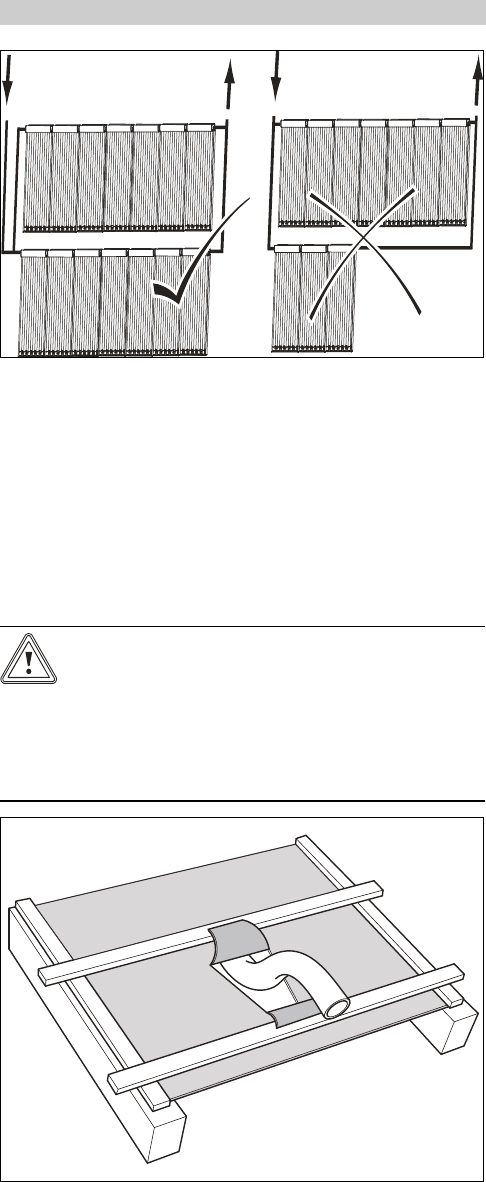

▶ Om drukverliezen in de deelcollectorvelden te vermijden,
schakelt u alleen collectorrijen met hetzelfde aantal col-
lectoren parallel.
▶ Om drukverliezen in de aansluitbuisleidingen te vermij-
den, zorgt u ervoor dat elk deelcollectorveld in het totaal
dezelfde buisleidinglengte in aanvoer en retour heeft (Ti-
chelmann-systeem).
4.1.4 Dakdoorvoer voorbereiden
Opgelet!
Schade aan gebouwen door indringend
water!
Bij een ondeskundige dakdoorvoer kan
water in het gebouw dringen.
▶ Zorg voor een deskundige dakdoorvoer.
1. Snijd de onderspanbaan V-vormig in.
2. Sla de bovenste bredere lap op de daaroverliggende
en de onderste smallere lap op de daaronderliggende
daklat om.
3. Bevestig de onderspanbaan strak aan de daklat om het
vocht aan de zijkant te doen aflopen.
