4 Montage en installatie opdak
12 Montagehandleiding auroTHERM exclusiv 0020077988_03

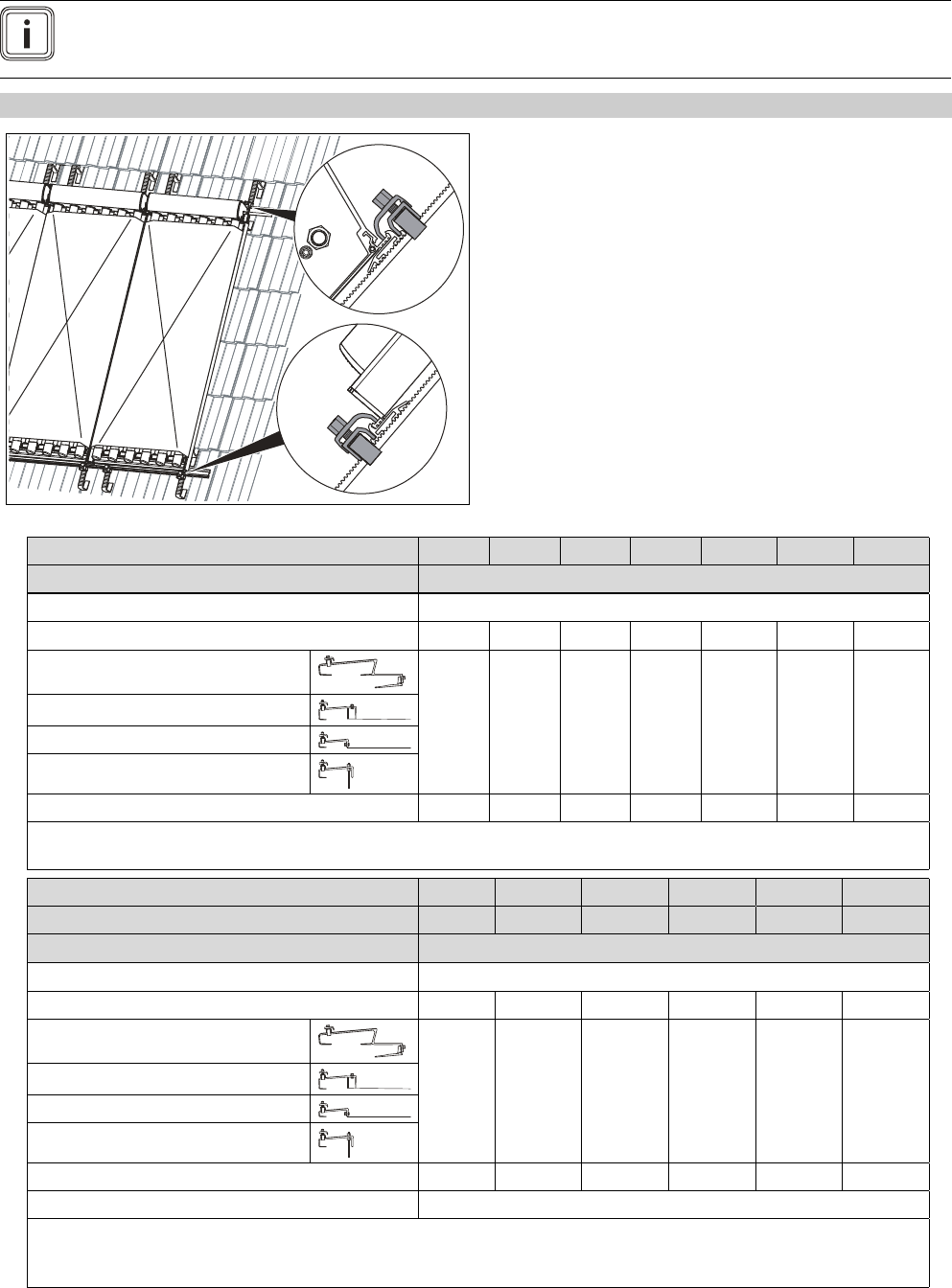

4.1.5 Componenten samenstellen
Aanwijzing
Bij daklatafstanden van meer dan 460 mm zijn de 2-rijige en de 3-rijige montage niet mogelijk. In dit geval kunt
u de 2 resp. 3 rijen afzonderlijk (zonder gemeenschappelijk gebruikte middelste dakankers) monteren.
Voorwaarden: Collectorrijen: 1
▶ Stel met behulp van de volgende tabellen de componenten voor de montage samen.
Aantal collectoren VTK 1140/2 1 2 3 4 5 6 7
Componenten Benodigde sets
Aansluitset VTK (basisset)
1
1
Aansluitset VTK (uitbreidingsset)
− 1 2 3 4 5 6
Dakankerset type P (dakpan)
1
2
2
2
3
2
4
2
5
2
6
2
7
2
Dakankerset type S (shingle)
Dakankerset type S plat (shingle)
Dakankerset stokschroef
Railset (2 stuks), VTK 1140/2
1 2 3 4 5 6 7
1
1 set voor de koppeling aan de buisleidingen, de verbinding van de collectoren onder elkaar gebeurt met de uitbreidingsset
2
geldig tot 700 m boven normaal nulpunt
Aantal collectoren VTK 1140/2 1 2 3 4 5 6
Aantal collectoren VTK 570/2 1 1 1 1 1 1
Componenten Benodigde sets
Aansluitset VTK (basisset)
1
1
Aansluitset VTK (uitbreidingsset)
1 2 3 4 5 6
Dakankerset type P (dakpan)
2
2
3
2
4
2
5
2
6
2
7
2
Dakankerset type S (shingle)
Dakankerset type S plat (shingle)
Dakankerset stokschroef
Railset VTK 1140/2
1 2 3 4 5 6
Railset VTK 570/2
1
1
1 set per rij voor de koppeling aan de buisleidingen, de verbinding van de collectoren onder elkaar gebeurt met de uitbrei-
dingsset
2
geldig tot 700 m boven normaal nulpunt
