Montage en installatie opdak 4
0020077988_03 auroTHERM exclusiv Montagehandleiding 13
Voorwaarden: Collectorrijen: 2
A
B
A

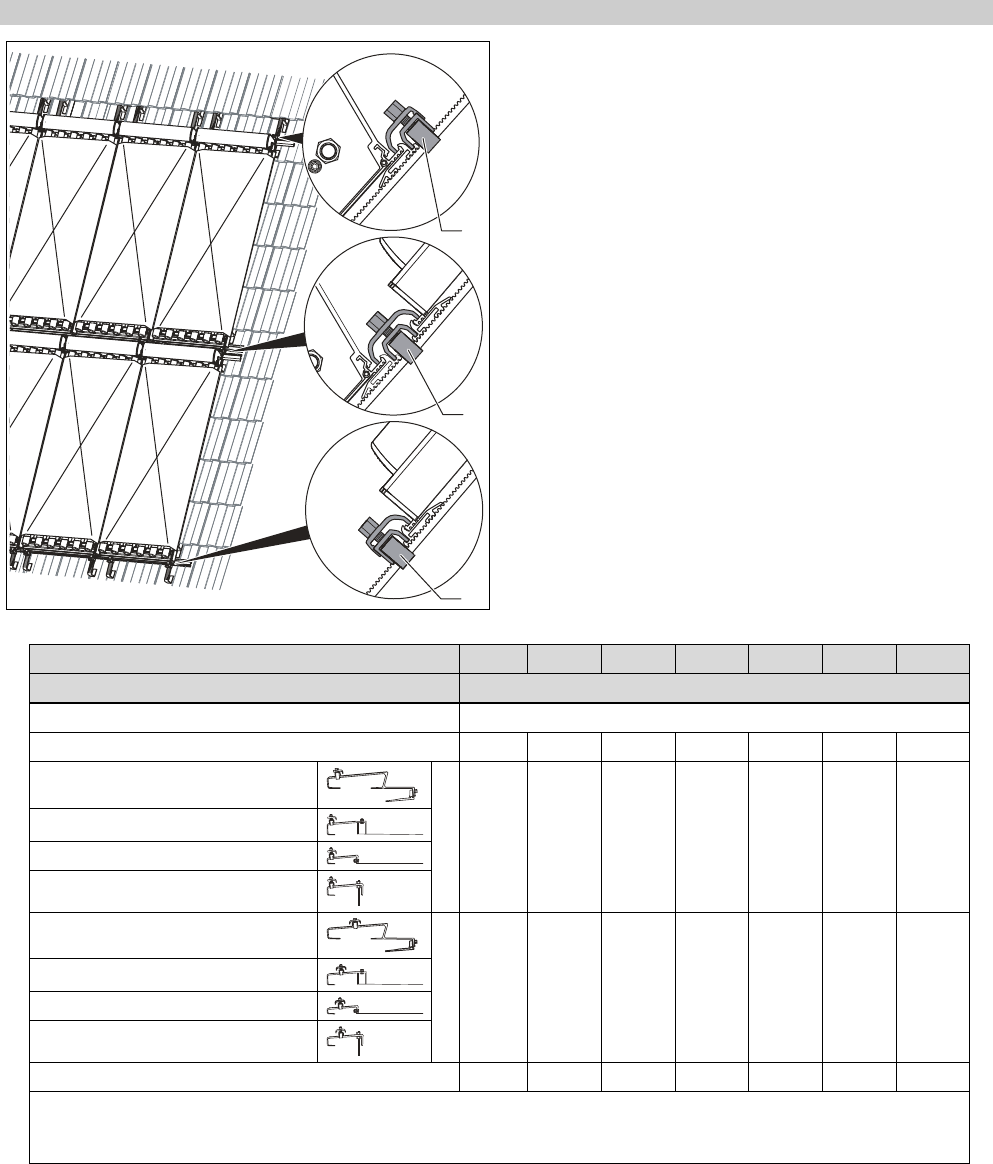

▶ Stel met behulp van de volgende tabel de componenten voor de montage samen.
Aantal collectoren VTK 1140/2 per rij 1 2 3 4 5 6 7
Componenten Benodigde sets
Aansluitset VTK (basisset)
2
1
Aansluitset VTK (uitbreidingsset)
− 2 4 6 8 10 12
Dakankerset type P (dakpan)
A
1
2
2
2
3
2
4
2
5
2
6
2
7
2
Dakankerset type S (shingle)
Dakankerset type S plat (shingle)
Dakankerset stokschroef
Dakankerset type P (dakpan)
B
1
2
2
2
3
2
4
2
5
2
6
2
7
2
Dakankerset type S (shingle)
Dakankerset type S plat (shingle)
Dakankerset stokschroef
Railset (2 stuks) VTK 1140/2
2 4 5 6 10 12 14
1
1 set per rij voor de koppeling aan de buisleidingen, de verbinding van de collectoren onder elkaar gebeurt met de uitbrei-
dingsset - indien verbinding van de rijen onder elkaar ook vlak afdichtend uitgevoerd wordt
2
geldig tot 700 m boven normaal nulpunt
