Installation Instructions

Montage en installatie opdak 4
0020077988_03 auroTHERM exclusiv Montagehandleiding 15
4.1.6 Aantal benodigde dakankers bepalen
1. Informeer naar de regionale maximale sneeuwlast s
k
bij
het plaatselijke bouw- en woningtoezicht.
Voorwaarden: Maximale sneeuwlast: ≤ 3 kN/m²
▶ Monteer 4 dakankers per collector.
Voorwaarden: Maximale sneeuwlast: 3 < × ≤ 4,5 kN/m²
▶ Monteer 6 dakankers per collector.
Voorwaarden: Maximale sneeuwlast: > 4,5 kN/m²
▶ Laat een individueel statisch rapport opmaken.
▶ Let er hierbij op dat de maximaal toegestane sneeuw-
last per collector 5,4 kN/m² bedraagt.
Aanwijzing
De toegestane maximumlast per dakanker
type S/type P bedraagt: F
max
= 1,875 kN.
2. Als u uitbreidingssets inzet, dan dient u erop te letten
dat de dakankers in het midden op dezelfde afstanden
geplaatst worden.
4.1.7 Randafstanden van de dakankers
vastleggen
Aan de snijkanten van wand- en dakoppervlakken (bijv. dak-
rand en dakgoot) kunnen zuigkrachten door windlasten op-
treden. Deze zuigkrachten leiden tot hoge belastingen voor
de collectoren en montagesystemen.
De bereiken waarin zuigkrachten optreden, worden als
randbereiken omschreven. Hoekbereiken zijn zones waarin
randbereiken elkaar overlappen en waarin bijzonder hoge
zuigkrachtbelastingen optreden.
Zowel rand- alsook hoekbereiken mogen niet als installatie-
oppervlak gebruikt worden.

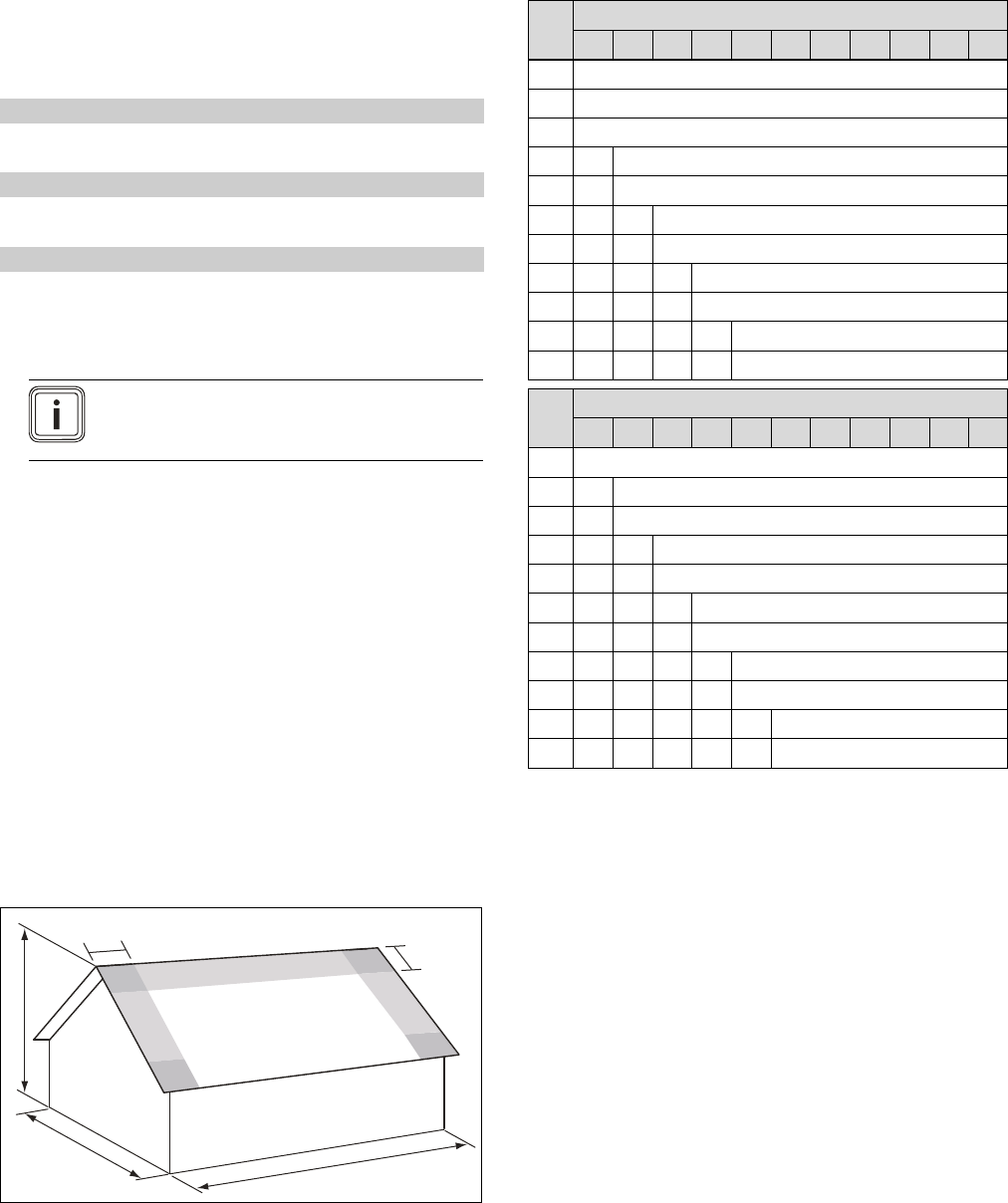

e
lang
e
kurz
h
b
l
b Gebouwbreedte
h Gebouwhoogte
l Gebouwlengte
▶ Bepaal de gebouwbreedte b, de gebouwhoogte h en de
gebouwlengte l.
▶ De waarden voor de na te leven randafstanden e
kort
en
e
lang
vindt u in de volgende tabellen.
b
[m]
h [m]
5 6 7 8 9 10 11 12 13 14 15
8 1,0
9 1,0
10 1,0
11 1,0 1,1
12 1,0 1,2
13 1,0 1,2 1,3
14 1,0 1,2 1,4
15 1,0 1,2 1,4 1,5
16 1,0 1,2 1,4 1,6
17 1,0 1,2 1,4 1,6 1,7
18 1,0 1,2 1,4 1,6 1,8
l
[m]
h [m]
5 6 7 8 9 10 11 12 13 14 15
10 1,0
11 1,0 1,1
12 1,0 1,2
13 1,0 1,2 1,3
14 1,0 1,2 1,4
15 1,0 1,2 1,4 1,5
16 1,0 1,2 1,4 1,6
17 1,0 1,2 1,4 1,6 1,7
18 1,0 1,2 1,4 1,6 1,8
19 1,0 1,2 1,4 1,6 1,8 1,9
20 1,0 1,2 1,4 1,6 1,8 2,0
▶ Neem bij de montage van de dakankers de vastgestelde
randafstanden in acht.
4.1.8 Afstanden van de dakankers vastleggen
De dakankers hebben afhankelijk van de veldschikking van
de collectoren (naast elkaar of boven elkaar) verschillende
afstanden.
