4 Montage en installatie opdak
16 Montagehandleiding auroTHERM exclusiv 0020077988_03
4.1.8.1
n
Veldschikking naast elkaar
A
C
D
B B B B
A
A

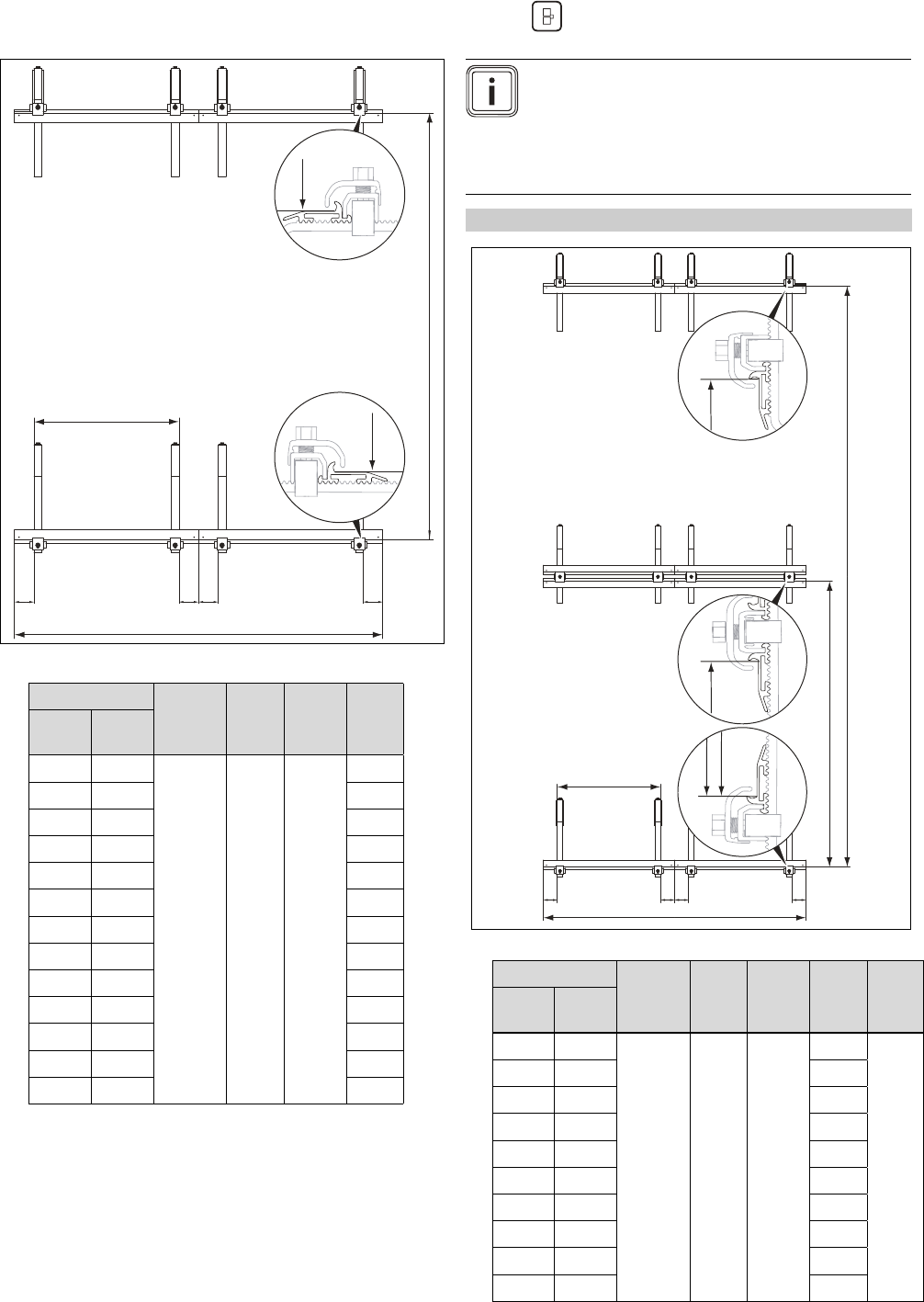

1. Leg de afstanden van de dakankers vast.
Aantal
A B C D
VTK
570/2
VTK
1140/2
‑ 1
1663 * /
1638 **
100 -
200
VTK
1140
997 -
1197
‑‑‑‑‑
VTK
570
507 -
607
1397
‑ 2
2794
‑ 3
4191
‑ 4
5588
‑ 5
6985
‑ 6
8382
‑ 7
9779
1 1
2104
1 2
3501
1 3
4898
1 4
6295
1 5
7692
1 6
8382
2. Let bij de ankers op voldoende speling.
– Voormontagemaat (*): = afmontagemaat (**) + 20-
25 mm
4.1.8.2 Veldschikking boven elkaar
Aanwijzing
Bij daklatafstanden van meer dan 460 mm zijn
de 2-rijige en de 3-rijige montage niet mogelijk.
In dit geval kunt u de 2 resp. 3 rijen afzonderlijk
(zonder gemeenschappelijk gebruikte middelste
dakankers) monteren.
Voorwaarden: Collectorrijen: 2
E
A
C
D
B B B B
A
E
A
E
▶ Leg de afstanden van de dakankers vast.
Aantal
A B C D E
VTK
570/2
VTK
1140/2
‑ 1
1663 * /
1638 **
100 -
200
VTK
1140
997 -
1197
‑‑‑‑‑
VTK
570
507 -
607
1397
3322
‑ 2
2794
‑ 3
4191
‑ 4
5588
‑ 5
6985
‑ 6
8382
‑ 7
9779
1 1
2104
1 2
3501
1 3
4898
